AD7762

24ビットA/Dコンバータ、625kSPS、シグマ・デルタ(ΣΔ)型、バッファ内蔵

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$23.35
特長
  • 78kHzの出力データ・レートで120dBのダイナミック・レンジ
  • 625kHzの出力データ・レートで109dBのダイナミック・レンジ
  • 112dBのS/N比(78kHz出力データレート時)
  • 106dBのS/N比(625kHz出力データレート時)
  • 最大625kHzの完全にフィルタ処理された出力ワードレート
  • プログラマブル・オーバーサンプリング・レート(32~256倍)
  • 完全差動の変調器入力
  • 信号バッファリング用のオンチップ差動アンプ
  • デフォルト係数またはユーザー・プログラマブル係数を使用するローパスFIRフィルタ
  • オーバーレンジ警告ビット
  • デジタル・オフセット・レジスタとゲイン補正レジスタ
  • 低消費電力モードとパワーダウン・モード
製品概要
show more Icon
高性能24ビットシグマ・デルタ(ΣΔ)A/Dコンバータ(ADC)AD7762は、625kSPSで106dBのS/N比性能を提供するだけではなく、高速、広入力帯域幅という特性とΣΔ変換のメリットを兼ね備えており、高速データ・アクイジションに理想的な製品です。ダイナミック・レンジが広く、アンチエイリアス処理の条件を大幅に低減しているため、設計プロセスが簡単になります。リファレンス駆動用の内蔵バッファ、信号バッファリングとレベル・シフト用の差動アンプ、オーバーレンジ・フラグ、内部のゲイン・レジスタとオフセット・レジスタ、ローパス・デジタルFIRフィルタを備えたAD7762は、高集積化された小型のデータ・アクイジション・デバイスであり、必要な周辺部品が最少となります。さらに、プログラマブルなデシメーション・レートを備えており、デフォルト特性がアプリケーションに合わなければ、デジタルFIRフィルタを調整できます。AD7762は信号処理において、複雑なフロントエンドの設計が不要で、優れたS/N比性能を実現できる理想的なデバイスといえます。

アナログ変調器は、最大40MS / 秒で差動入力をサンプリングします。一連のローパス・フィルタが変調器の出力を処理し、最後のフィルタの係数はデフォルトかユーザー・プログラマブルの係数になります。サンプル・レート、フィルタ・コーナー周波数、出力ワードレートは、外部クロック周波数とAD7762の構成レジスタを使って設定します。

アナログ入力範囲は、AD7762に供給されるリファレンス電圧によって異なります。4Vリファレンスの場合、差動入力範囲は2Vのコモン・モード・バイアスを中心とする±3.2Vです。オンチップの差動アンプを使ってコモン・モード・バイアスが得られ、これによって外部信号条件をさらに低減できます。

AD7762には露出パドル付きの64ピンTQFPと48ピンCSPパッケージがあり、-40~+85℃の工業用温度範囲(1)で仕様規定されています。

アプリケーション

  • データ・アクイジション・システム
  • 振動分析
  • 計測器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$23.35

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

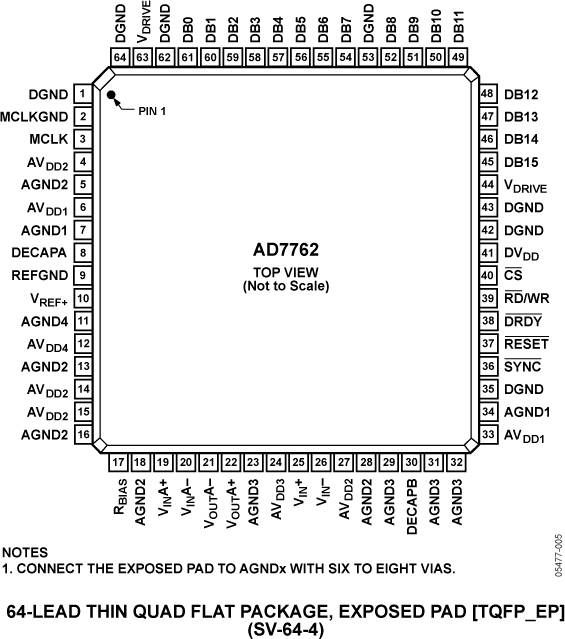

製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
AD7762BSVZ
  • HTML
  • HTML
AD7762BSVZ-REEL
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

6 16, 2009

- 09_0027

Conversion to Laser Mark for the LQFP Packages (Single Grades)

AD7762BSVZ

製造中

AD7762BSVZ-REEL

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

6 16, 2009

- 09_0027

arrow down

Conversion to Laser Mark for the LQFP Packages (Single Grades)

AD7762BSVZ

製造中

AD7762BSVZ-REEL

製造中

評価用キット

評価用キット 1

EVAL-AD7760

AD7760 / AD7762 Evaluation Board

zoom

EVAL-AD7760

AD7760 / AD7762 Evaluation Board

AD7760 / AD7762 Evaluation Board

製品の詳細

The EVAL-AD7760EDZ is a fully featured evaluation Kit for the AD7760 and AD7762. This board operates in stand alone mode or in conjunction with the Converter Evaluation and Development board, EVAL-CED1Z . When operated with the Converter Evaluation and Development board, software is provided enabling the user to perform detailed analysis of the ADC's performance. This software includes the technical note describing the operation and set up of the evaluation board in standalone operation or when operated with the Converter Evaluation and Development board.


Please note: This Evaluation software does not run on Windows 8 or Windows 10 (USB driver is non-compliant with OS >Windows 7).
