AD7274

12ビットA/Dコンバータ、3MSPS 、TSOTおよびMSOPパッケージ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$5.65
機能
  • 高速スループット・レート:3MSPS
  • 2.35~3.6VのVDDについて仕様を規定
  • 低消費電力:13.5mW(3MSPS、3V電源時)
  • 広い入力帯域幅:70dBのS/N比(1MHzの入力周波数時)
  • フレキシブルなパワー/シリアル・クロック速度マネジメント
  • パイプライン遅延なし
  • SPI®/QSPI™/MICROWIRE™/DSPと
    互換の高速シリアル・インターフェース
  • パワーダウン・モード:最大1μAの消費電流

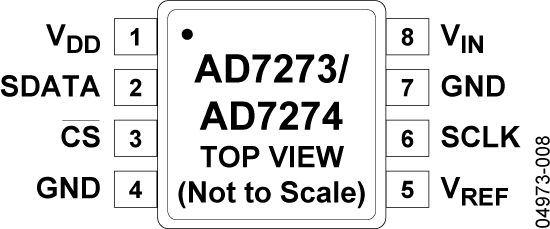

  • 8ピンTSOTパッケージ

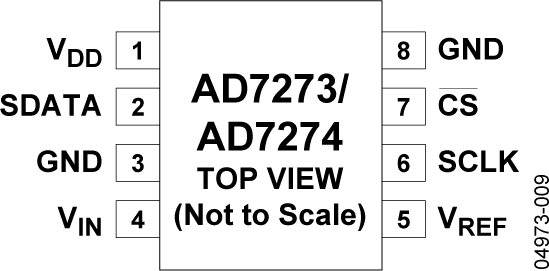

  • 8ピンMSOPパッケージ
  • 10ビット・バージョン:AD7273
追加の詳細
show more Icon

AD7274は12ビット、高速、低消費電力の逐次比較型ADCです。2.35~3.6Vの電圧範囲の単電源で動作し、最大3MSPSのスループット・レートを実現します。AD7274は、30MHzを超える入力周波数を処理できる低ノイズ、広帯域幅のトラック/ホールド・アンプを内蔵しています。

CS入力とシリアル・クロックを使用して、変換プロセスとデータ・アクイジションを制御するため、マイクロプロセッサまたはDSPとのインターフェースが可能です。CS入力の立下がりエッジで入力信号をサンプリングし、これと同時に変換も開始します。変換レートは、SCLKによって決まります。このデバイスに関連するパイプライン遅延はありません。

最新の設計技術を採用したAD7274は、高速のスループット・レート時に非常に低い消費電力を達成します。

リファレンス電圧は外部から供給し、1.2VからVDDの電圧範囲が可能です。このため、ダイナミック入力レンジを可能な限り拡大できます。

アプリケーション

  • バッテリ駆動システム
    携帯情報端末
    医療用計測機器
    移動体通信
  • 計測および制御システム
  • データ・アクイジション・システム
  • 高速モデム
  • 光センサ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$5.65

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
AD7274BRMZ
  • HTML
  • HTML
AD7274BRMZ-REEL
  • HTML
  • HTML
AD7274BUJZ-REEL7
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

1 5, 2015

- 14_0246

Qualification of ASE Chungli, as an Alternate Assembly Site for Select MSOP Devices

5 15, 2012

- 10_0006

Halogen Free Material Change for mini SOIC Products

1 26, 2010

- 10_0007

Halogen Free Material Change for TSOT Products

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

1 5, 2015

- 14_0246

arrow down

Qualification of ASE Chungli, as an Alternate Assembly Site for Select MSOP Devices

5 15, 2012

- 10_0006

arrow down

Halogen Free Material Change for mini SOIC Products

1 26, 2010

- 10_0007

arrow down

Halogen Free Material Change for TSOT Products

評価用キット

評価用キット 1

EVAL-AD7276

AD7276 Evaluation Board

zoom

EVAL-AD7276

AD7276 Evaluation Board

AD7276 Evaluation Board

製品の詳細

The EVAL-AD7276SDZ is a fully featured evaluation kit for the AD7276. This board operates in stand alone mode or in conjunction with the System Development Platform, EVAL-SDP-CB1Z . When operated with the System Development Platform, software is provided enabling the user to perform detailed analysis of the ADC's performance. This software includes the technical note describing the operation and set up of the evaluation board in standalone operation or when operated with the System Development Platform . When operated in standalone mode the ADZS-BRKOUT-EX3 break out board is recommended for access to various control pins.
