製品概要

機能と利点

  • 高速スループット・レート:1MSPS
  • 2.35V~5.25Vの電源電圧で仕様規定
  • 低消費
    • 3.6mW(typ)@1MSPS、3V動作
    • 15mW(typ)@1MSPS、5V動作
  • 広帯域入力:70dB SNR@100kHz入力周波数
  • 柔軟な電源/シリアル・クロック速度管理
  • パイプライン遅延なし
  • 高速シリアル・インターフェース:SPI® / QSPI / MICROWIRE / DSP互換
  • スタンバイ・モード:1µA(max)
  • パッケージ:6ピンSOT-23
AD7476-EPは防衛および宇宙航空アプリケーション(AQEC)をサポートします。
  • AD7476-EPデータシート(英語pdf)はこちらからダウンロードできます。
  • ミリタリ温度範囲:-55℃~+125℃
  • 製造ベースラインにて制御
  • 組み立て/テストは同一工場
  • 製造工場は一箇所に限定
  • PCN(製品変更通知)を強化
  • 品質データは要求に応じて入手可能
  • DSCC図面番号:V62/11611

製品概要

AD7476/AD7477/AD7478はそれぞれ12ビット/10ビット/8ビットの高速、低消費の逐次比較型A/Dコンバータです。これらのデバイスは2.35V~5.25Vの単電源で動作し、最大1 MSPSのスループット・レートを持っています。各製品は6MHzを超える入力周波数を扱える、低ノイズ、広帯域幅のトラック&ホールド・アンプを内蔵しています。

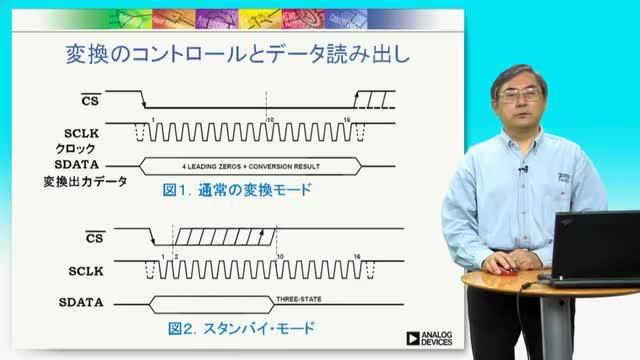

変換プロセスとデータ・アクイジションはCSとシリアル・クロックを使って制御されるため、マイクロプロセッサまたはDSPに容易にインターフェースすることができます。入力信号はCSの立ち下がりエッジでサンプルされ、この時点で変換も開始されます。これらのデバイスではパイプライン遅延はありません。

AD7476/AD7477/AD7478では最新の設計技術を使って、高いスループット・レートで非常に小さい消費電力を可能にしています。これらの製品のリファレンスは、VDDから内部的に取りだしています。これによってADCは最大のダイナミック入力を扱うことが可能となっています。したがって、A/Dコンバータのアナログ入力範囲は0~VDDとなります。変換レートはSCLK周波数によって決定されます。

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
