AD7767: 24ビット、8.5 mW、109 dB、128/64/32 kSPS A/Dコンバータ (Rev. 0)8/8/2007PDF2147 kB
製品概要
機能と利点
|
|
製品概要

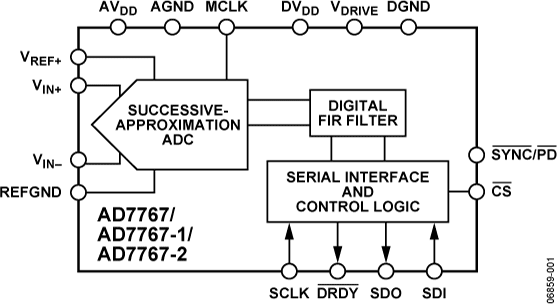

AD7767 / AD7767-1 / AD7767-2は、高性能な24ビットのオーバーサンプリングSAR A/Dコンバータ（ADC）です。AD7767 / AD7767-1 / AD7767-2は広いダイナミック・レンジと入力帯域幅の利点を備え、消費電力はそれぞれ15mW、10.5mW、8.5mWで、すべて16ピンのTSSOPパッケージで提供しています。AD7767 / AD7767-1 / AD7767-2は、超低消費電力型のデータ・アクイジション・システム（PCIやUSBをベースにしたシステムなど）に最適であり、24ビットの分解能を提供します。卓越したS/N比、広いダイナミック・レンジ、傑出したDC精度などの特性を備えているため、広いダイナミック・レンジで小さな信号変化を測定するのに最適です。特に、大きなAC / DC信号で入力の小さな変化を測定するアプリケーションできわめて役に立ちます。このようなアプリケーションでは、AC情報とDC情報の両方を正確に収集できます。
AD7767 / AD7767-1 / AD7767-2はデジタル・フィルタ（線形位相応答を持つ）を内蔵しており、オーバーサンプルした入力電圧をフィルタ処理することで帯域外ノイズを除去できます。オーバーサンプリング・アーキテクチャでは、フロントエンドのアンチエイリアス条件を軽減できます。AD7767には他にもさまざまな特長がありますが、SYNC/PD（同期 / パワーダウン）ピンを備え、複数のAD7767デバイスを同期化できることもその1つです。SDIピンを使用すれば、複数のAD7767デバイスのデイジーチェーン接続も可能です。
AD7767 / AD7767-1 / AD7767-2は2.5V電源で動作し、5Vリファレンスを使用します。－40～＋105℃の温度範囲で動作します。
アプリケーション
- 低消費電力PCI / USBデータ・アクイジション・システム
- 低消費電力無線アクイジション・システム
- 振動解析
- 計測器
- 高精度医療画像
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
FAQ7/26/2017
-
Successive-Approximation ADCs: Ensuring a Valid First Conversion12/1/2013 アナログ・ダイアログ
-
高速 ADC の電源回路設計で考慮すべきこと2/1/2012
-
オーバーサンプリングADCとPGAの組み合わせで127dBのダイナミック・レンジを実現12/1/2011 アナログ・ダイアログ
-
Vibration Analysis Using ADCs Keeps Industrial Equipment Working4/29/2010
おすすめ製品
AD7767 コンパニオン製品
推奨 Driver Amplifiers
- When driving from a single-ended source: ADA4941-1.
- When driving from a fully differential source: ADA4841-1, AD8475.
推奨 Voltage References
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| AD7767BRUZ | 材料宣誓書（MD） | 信頼性データ | 16-Lead TSSOP | |
| AD7767BRUZ-1 | 材料宣誓書（MD） | 信頼性データ | 16-Lead TSSOP | |
| AD7767BRUZ-1-RL7 | 材料宣誓書（MD） | 信頼性データ | 16-Lead TSSOP | |
| AD7767BRUZ-2 | 材料宣誓書（MD） | 信頼性データ | 16-Lead TSSOP | |
| AD7767BRUZ-2-RL7 | 材料宣誓書（MD） | 信頼性データ | 16-Lead TSSOP | |
| AD7767BRUZ-RL7 | 材料宣誓書（MD） | 信頼性データ | 16-Lead TSSOP | |
