製品概要

機能と利点

  • ピン/ソフトウェアでプログラム可能な複数の入力レンジ+5 V (10 V p-p), +10 V (20 V p-p), ±5 V (20 V p-p), ±10 V (40 V p-p)
  • ピンまたはシリアルSPI®で入力範囲/モードの選択が可能
  • 18ビット分解能、ノー・ミッシング・コード
  • パラレル(18/16/8ビット・バス)およびシリアル5V/3.3Vインターフェース
  • パイプライン遅延なし(SARアーキテクチャ)
  • INL:±1.5LSB(typ)、±2.5LSB(max)(FSRの±9.5ppm)
  • ダイナミック・レンジ:102.5dB
  • SNR: 101 dB @ 2 kHz
  • THD: −112 dB @ 2kHz
  • iCMOS®プロセス技術
  • 5Vの内部リファレンス:3ppm/℃のドリフト(typ)、TEMP出力

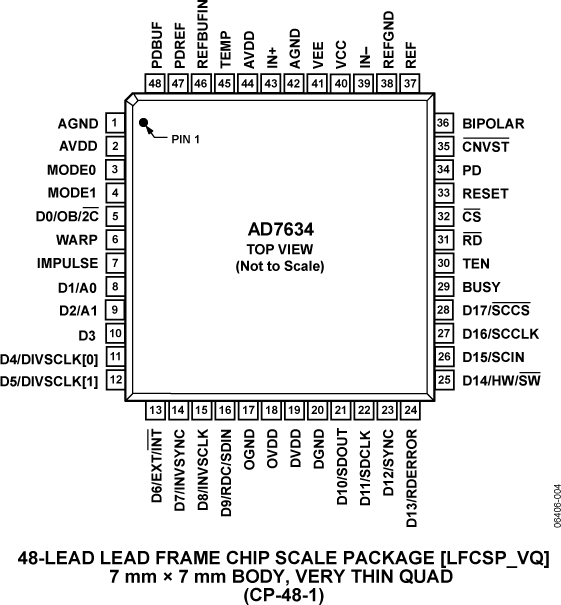

製品概要

AD7634は18ビットの電荷再配分式SAR(逐次比較型)A/Dコンバータ(ADC)で、アナログ・デバイセズのiCMOS高電圧プロセスに基づいて製造されています。力範囲と動作モードは、ハードウェアまたは書込み専用のシリアル設定ポートを使って設定します。本製品は、18ビットの高速サンプリングADC、内部変換クロック、内部リファレンス(およびバッファ)、誤差補正回路、シリアルおよびパラレルのシステム・インターフェース・ポートを備えています。

CNVSTの立下がりエッジで、IN+とIN-の完全差動アナログ入力をサンプリングします。またAD7634には、4種類のアナログ入力範囲と3種類のサンプリング・モードがあり、動作は-40~+85℃で仕様規定されています。

アプリケーション

  • CTスキャナ
  • 高ダイナミックなデータ・アクイジション
  • ΣΔ A/Dコンバータの代替製品
  • スペクトル分析
  • 医療機器
  • 計測器
  • プロセス制御

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

評価キット (1)

おすすめ製品

AD7634 互換製品

推奨製品 Driver Amplifiers

  • For low noise, high frequency and +/ 12V supplies: AD8021, ADA4898-1, ADA4922-1.
  • For low noise, low frequency, low distortion and 12V supplies: ADA4841-1.
  • For low bias current, low frequency and +/-13V supplies: AD8610.
  • For low noise, low frequency, ultralow distortion and +/-18V supplies: AD8597, ADA4627-1.

推奨製品 External Voltage References

  • For low drift and high current output applications: ADR435.
  • For low drift and low noise applications: ADR445.
