AD7352

A/Dコンバータ、12ビット、3MSPS、差動入力、デュアル、同時サンプリング、SAR

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$6.68
特長
  • デュアル12ビットSAR型A/Dコンバータ
  • 同時サンプリング
  • スループット・レート:3MSPS/チャンネル当たり
  • 2.5 VのVDDで仕様化
  • 変換遅延なし
  • 消費電力:26mW@3MSPS
  • 内蔵リファレンス:2.048V、±0.25%、6ppm/℃
  • データ読み取り中に2CHの入力を変換
  • 高速シリアル・インターフェース:SPI/QSPI™/MICROWIRE™/DSP互換
  • -40℃~+125℃の動作温度範囲

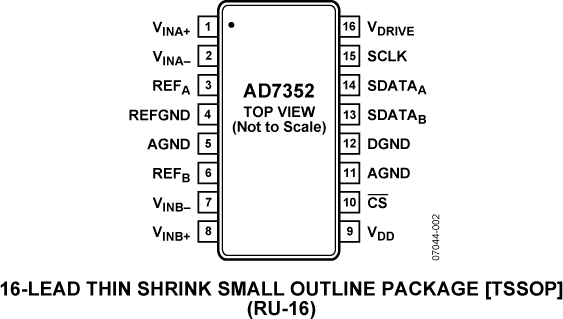

  • 16ピンTSSOPパッケージで供給

製品概要
show more Icon
AD7352は、高速、低消費電力の12ビット・デュアル、逐次比較型ADCであり、単電源2.5Vで動作し、最大3MSPSのスループット・レートを特長としています。デバイスは2個のADCを内蔵しており、各々の前にはローノイズで広帯域幅のトラック/ホールド・アンプが置かれており、このアンプは110MHzを超える入力周波数を処理することができます。

変換プロセスとデータ・アクイジションは、標準のコントロール入力を使っているため、マイクロプロセッサまたはDSPに対して容易にインターフェースすることができます。入力信号はCSの立ち下がりエッジでサンプルされ、この時点で変換も開始されます。変換時間はSCLK周波数によって決定されます。

AD7352では高度なデザイン技術を使って、高いスループット・レートで非常に小さい消費電力を可能にしています。2.5V電源かつ3MSPSスループット・レートでの動作時、デバイスの最大消費電流は10mAです。このデバイスは柔軟な消費電力/スループット・レート管理機能も持っています。

このデバイスのアナログ入力範囲は差動同相モードの±VREF/2で、AD7352は2.048Vリファレンスを内蔵しており、必要に応じて外部リファレンスによりこれをオーバードライブすることができます。AD7352は、16ピンの薄型シュリンク・スモール・アウトライン(TSSOP)パッケージを採用しています。

製品のハイライト

  1. 2個の全機能内蔵型A/Dコンバータ機能
    これらの機能によって、2チャンネルの同時サンプリングと同時変換を実行することができます。両チャンネルの変換結果は別々のデータ・ラインに同時に出力。あるいはシリアル・ポートが1個しかない場合には、両チャンネルの変換結果を1本のデータ・ラインに前後して出力。
  2. 低消費電力で高スループット。
    3MSPSスループット・レートで最大消費電力26mW
  3. 変換遅延なし
    AD7352の特長は2個の標準的なSAR型A/Dコンバータを備えているため、CS入力に対して瞬時にサンプリングを高精度に制御し、終了後は直ちに変換が制御されます。
アプリケーション
  • データ・アクイジション・システム
  • モーション制御
  • I/Q変調

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$6.68

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
AD7352BRUZ
  • HTML
  • HTML
AD7352BRUZ-500RL7
  • HTML
  • HTML
AD7352BRUZ-RL
  • HTML
  • HTML
AD7352YRUZ
  • HTML
  • HTML
AD7352YRUZ-500RL7
  • HTML
  • HTML
AD7352YRUZ-RL
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 5, 2021

- 21_0035

Amkor Philippines as an Alternate Site for TSSOP_4.4

AD7352BRUZ

製造中

AD7352BRUZ-500RL7

製造中

AD7352BRUZ-RL

製造中

AD7352YRUZ

製造中

AD7352YRUZ-500RL7

製造中

AD7352YRUZ-RL

製造中

1 20, 2012

- 11_0218

Halogen Free Material Change for Certain TSSOP Products at Carsem

AD7352BRUZ

製造中

AD7352BRUZ-500RL7

製造中

AD7352BRUZ-RL

製造中

AD7352YRUZ

製造中

AD7352YRUZ-500RL7

製造中

AD7352YRUZ-RL

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 5, 2021

- 21_0035

arrow down

Amkor Philippines as an Alternate Site for TSSOP_4.4

AD7352BRUZ

製造中

AD7352BRUZ-500RL7

製造中

AD7352BRUZ-RL

製造中

AD7352YRUZ

製造中

AD7352YRUZ-500RL7

製造中

AD7352YRUZ-RL

製造中

1 20, 2012

- 11_0218

arrow down

Halogen Free Material Change for Certain TSSOP Products at Carsem

AD7352BRUZ

製造中

AD7352BRUZ-500RL7

製造中

AD7352BRUZ-RL

製造中

AD7352YRUZ

製造中

AD7352YRUZ-500RL7

製造中

AD7352YRUZ-RL

製造中

評価用キット

評価用キット 1

EVAL-AD7352

AD7352 Evaluation Board

zoom

EVAL-AD7352

AD7352 Evaluation Board

製品の詳細

The EVAL-AD7352EDZ is a fully featured evaluation Kit for the AD7352. This board operates in stand alone mode or in conjunction with the Converter Evaluation and Development board, EVAL-CED1Z . When operated with the Converter Evaluation and Development board, software is provided enabling the user to perform detailed analysis of the ADC's performance. This software includes the technical note describing the operation and set up of the evaluation board in standalone operation or when operated with the Converter Evaluation and Development board.
