特長
- デュアル12 / 14ビット、2チャンネルADC
- 真のバイポーラ・アナログ入力
- プログラマブルな入力範囲：
±10V、±5V、0～10V
±12V（3V外部リファレンス使用） - スループット・レート：1MSPS
- 1μs未満の読出し速度で同時変換
- 低消費電流：
ノーマル・モードで8.3mA（typ）
シャットダウン・モードで320nA（typ） - 高いアナログ入力インピーダンス
- AD7366
72dBのS/N比（50kHzの入力周波数）、12ビットのノー・ミッシング・コード - AD7367
76dBのS/N比（50kHzの入力周波数）、14ビットのノー・ミッシング・コード - 正確なオンチップ電圧リファレンス：2.5V ±0.2％
- －40～＋85℃で動作
- 高速シリアル・インターフェース
SPI® / QSPI™ / MICROWIRE™ / DSP互換
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
AD7366 / AD7367は、アナログ・デバイセズの工業用CMOSプロセス（iCMOS**）で製造されています。このプロセスは、低 / 高電圧CMOSの長所を併せもつテクノロジ・プラットフォームです。これによって、AD7366 / AD7367は高電圧のバイポーラ信号に対応しながら、消費電力とパッケージ・サイズを低減しています。±10V範囲、±5V範囲、0～10V範囲で真のバイポーラ・アナログ入力信号を受け入れることができます。
AD7366 / AD7367には2.5Vの内部リファレンスがありますが、これをディスエーブルにすれば外部リファレンスを使用できます。DCAPAピンとDCAPBピンに3Vリファレンスを印加すれば、±12Vの真のバイポーラ・アナログ入力を受け入れることができます。±12Vの入力範囲に対して、わずか±12VのVDD電源とVSS電源が必要です。
製品のハイライト
- AD7366 / AD7367は、真のバイポーラ・アナログ入力信号を受け入れることができるほか、±10V、±5V、±12V（外部リファレンス使用）と0～＋10Vのユニポーラ信号にも対応します。
- 2つの完全なADC機能により、2本のチャンネルの同時サンプリングと変換が可能です。
- 1MSPSのシリアル・インターフェース：SPI / QSPI / DSP / MICROWIRE互換のインターフェース
** iCMOSプロセス技術。高い電圧レベルで高性能なICを求めているOEM工業用 / 計装用機器のアナログ・システム設計者にとって、iCMOSは、±15V電源で動作し、30Vに対応するだけでなく、消費電力とパッケージ・サイズを大幅に削減し、高いAC / DC性能を備えたアナログICを開発するためのテクノロジ・プラットフォームになります。
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
AD7367
資料
Filters
1つが該当
-
すべて
-
データシート
-
ユーザ・ガイド
-
アプリケーション・ノート
-
技術記事
-
よく聞かれる質問
-
すべて
-
English
-
日本語
-
中国語
データシート
2
ユーザ・ガイド
1
アプリケーション・ノート
1
技術記事
3
HTML
HTML
HTML
よく聞かれる質問
1
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
データシート 2
ユーザ・ガイド 1
アプリケーション・ノート 1
技術記事 1
よく聞かれる質問 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| AD7367BRUZ |

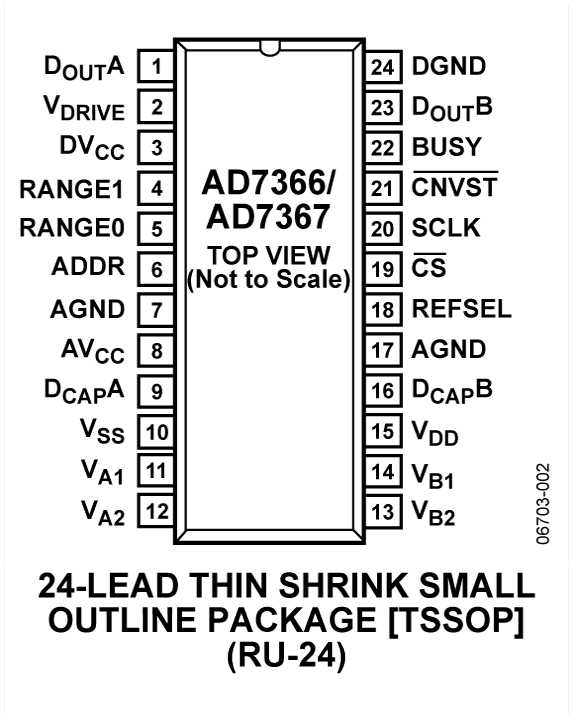

24-Lead TSSOP
|
|
|
