製品概要

機能と利点

  • クロック・レート:10MHz
  • 2次変調器
  • 16ビットのノー・ミッシング・コード
  • INL:16ビットで±2LSB(typ)
  • オフセット・ドリフト:3.5µV/℃(max)
  • デジタル・アイソレータ内蔵
  • リファレンス内蔵
  • 低消費電力動作:5.25V動作時に18mA(max)
  • 動作温度範囲:-40~+105℃

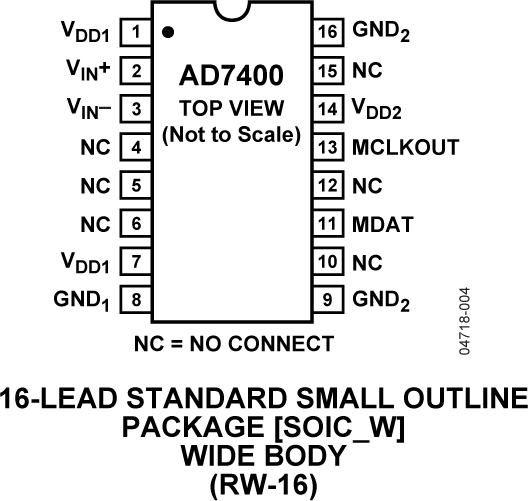

  • 16ピンSOICパッケージ
  • 適用規格
    UL認定
    UL1577に準拠し1分間で3,750Vrms
    CSA部品承認通達#5A
    VDE適合性認定
    DIN EN 60747-5-2(VDE 0884 Part 2):2003-01
    DIN EN 60950(VDE 0805):2001-12、EN 60950:2000
    VIORM=891Vpeak

製品概要

AD7400*は、アナログ・デバイセズのiCoupler® 技術をベースとするデジタル・アイソレータを内蔵し、アナログ入力信号を高速の1ビット・データ・ストリームに変換する2次のΣΔ(シグマ・デルタ)型変調器です。5Vの電源で動作し、±200mV(±320mVフルスケール)の差動入力信号を受け入れます。アナログ入力がアナログ変調器によって連続的にサンプリングされるため、サンプル&ホールド回路を外付けする必要がありません。入力情報は、10MHzのデータレートで1の値のコード密度として出力ストリームの中に含まれます。適切なデジタル・フィルタを使用することによって、オリジナルの情報を再構成できます。シリアルI/Oでは、5Vまたは3Vの電源(VDD2)を使用できます。

シリアル・インターフェースはデジタル絶縁されます。高速CMOSとモノリシックの空心トランス技術の組合せにより、オンチップのアイソレータ回路はフォトカプラなどのデバイスに比べて大幅に優れた性能特性を発揮します。また、リファレンスも内蔵しています。AD7400は16ピンSOICパッケージを採用し、-40~+105℃の温度範囲で動作します。

外部クロック・バージョンのAD7401もあります。

アプリケーション

  • ACモータ制御
  • データ・アクイジション・システム
  • A/D+光アイソレータ回路の置換品
