AD7760：24ビット A/Dコンバータ、2.5MSPS、シグマ・デルタ（ΣΔ）型 (Rev. 0)9/28/2006PDF1799 kB
製品概要
機能と利点
- 出力データ・レート78kHzでのダイ
ナミックレンジ＝120dB - 出力データ・レート2.5MHzでのダイ
ナミックレンジ＝100dB - 出力データ・レート78kHzでSNR＝112dB
- 出力データ・レート2.5MHzでSNR＝100dB
- 2.5MHz（max）で完全フィルタ付出
力ワードレート - 完全差動モジュレータ（変調器）入力
- オーバーサンプリング・レートの設
定可能（8倍～256倍） - 信号バッファリング用差動アンプを内蔵
- デフォルト値またはユーザー設定の
係数を使用するローパス有限イン
パルス応答（FIR）フィルタ - モジュレータ出力モード
- オーバレンジ・アラート・ビット
- オフセットとゲインのデジタル補正レ
ジスタ
製品概要

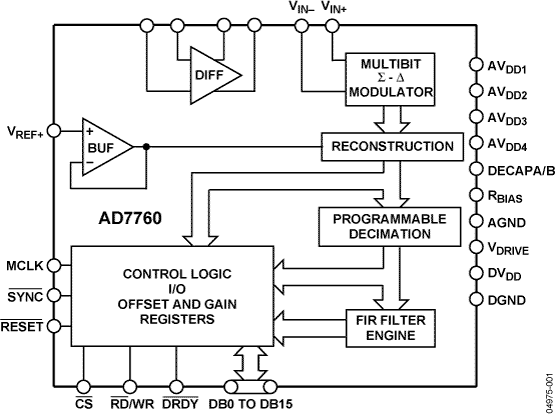

AD7760は高速高性能、24ビット、ΣΔ型A/Dコンバータです。この製品は、Σ-Δコンバータとしては広い入力帯域と高速性が組み合わさっており、2.5MSPSで100dBのSNR性能を実現しますので、高速のデータ・アクイジションにとって理想的な製品といえます。同時に広いダイナミックレンジも備えていますので、アンチエリアッシングの要求を軽減し著しく設計を簡素化することができます。AD7760は、リファレンス電圧を駆動するバッファ、信号バッファリングおよびレベル・シフト用の差動アンプ、オーバーレンジ・フラグ、プログラマブルな内部ゲイン、オフセット・レジスタ、ローパス・デジタルFIRフィルタを内蔵しているため、最小限のペリフェラル部品だけで済む小型で高集積度のデータ・アクイジション・デバイスになっています。さらに、AD7760はプログラマブルなデシメーション・レートを提供するため、デフォルト特性がアプリケーションに合わない場合、デジタルFIRフィルタを調節することができます。AD7760は、高いSNRを必要とするアプリケーションにとって、複雑なフロントエンドの信号処理設計なく、理想的な製品といえます。差動の入力は、アナログ・モジュレータによって最大40MSPSでサンプリングされます。モジュレータの出力は直列のローパス・フィルタ、フィルタはデフォルトあるいはユーザー・プログラムの係数を備えており、これによって処理されます。サンプル・レート、フィルタのコーナー周波数と出力ワードレートは、外部クロックとAD7760の構成レジスタの組み合わせによって設定することができます。
AD7760へ供給されるリファレンス電圧は、アナログ入力範囲を決定します。4Vのリファレンスの場合入力範囲は、2Vのコモンモード電圧にたいして±3.2Vの差動となります。このコモンモードのバイアッシングはオンチップの差動アンプを使って実現できますので、さらに外部での信号処理要求を軽減することになります。

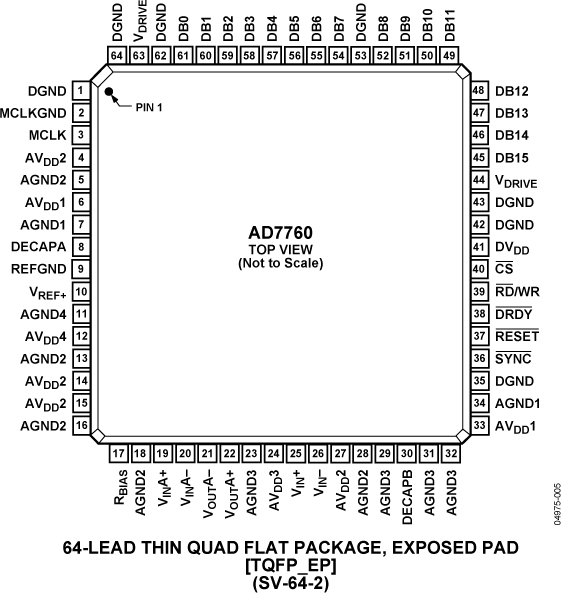

AD7760は、露出パドル付、64ピンTQFPパッケージで供給され、工業用温度範囲－40℃～ ＋85℃にわたって仕様規定されています。
アプリケーション
- データ・アクイジション・システム
- 振動分析
- 計測器
製品カテゴリ
マーケット＆テクノロジー
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
AN-282: サンプル・データ・システムの基本2/14/2015PDF1606 kB
-
AN-311: 電源過電圧に対してCMOS 回路を確実に保護する方法6/9/2009PDF299 kB
-
AN-342: 高速性と高精度を同時に実現するアナログ信号処理10/10/2002PDF829 kB
-
AN-280: ミックスド・シグナル（デジタル・アナログ混在）回路の技術10/10/2002PDF1218 kB
-
AN-389: シグマ・デルタ・コンバータの使い方（その2）9/25/2002PDF590 kB
-
AN-388: シグマ・デルタ・コンバータの使い方（その1）9/25/2002PDF335 kB
-
AN-283: シグマ・デルタADC/DACの原理9/24/2002PDF1137 kB
-
UG-593: Evaluating the AD7760 and AD7762 Using the EVAL-CED1Z (Rev. 0)9/24/2015PDF962 K
-
FAQ7/26/2017
ツールおよびシミュレーション
設計ツール
ΣΔ ADCのチュートリアル
インタラクティブな図解で、理想的なシグマ・デルタA/Dコンバータの挙動を示します。
おすすめ製品
AD7760 コンパニオン製品
推奨 Driver Amplifiers
- For low power, low frequency, small package: AD8519.
- For low noise and high frequency, try the AD8021 or the dual AD8022.: AD8021, AD8022.
- For low noise, low power and low frequency: OP184.
- For high frequency and low power: AD8031.
- For low power and 5V single supply: AD8605, AD8615, AD8655.
- For low noise and low power applications: ADA4841-1.
推奨 Voltage Reference
