製品概要
機能と利点
- ナローバンドSFDR：72dB以上
- 2.3V～5.5V電源電圧
- 最大出力周波数：37.5MHz
- サイン波/三角波出力
- コンパレータ内蔵
- 3線SPIインターフェース
- 拡張温度範囲：-40℃～+105℃
- パワー・ダウン・オプション
- 消費電力：20mW＠3V
- 20ピンTSSOPパッケージ
製品概要
AD9834は75MHz、低消費電力のDDSデバイスで、高性能なサイン波および三角波出力を提供する機能があります。このデバイスはまたコンパレータも内蔵しており、クロック発生のための矩形波を生成することが出来ます。消費電力は、3V駆動時で、わずか20mWですので、電力の厳しいアプリケーションにとっては理想的な候補デバイスといえます。位相変調および周波数変調に対する機能も提供されます。周波数レジスタは28ビット長で、75MHzのクロック・レートで0.28Hzの分解能が実現できます。同時に1MHzのクロック・レートを使うと、AD9834は0.004Hz分解能に切り替えることが出来ます。周波数変調および位相変調は、シリアル・インターフェースを通してロードするレジスタによって決められ、ソフトウェアを使ったレジスタ、またはFSELCTピンとPSELECTを用いて、それぞれどちらかに切り替えられます。 AD9834は、3線式シリアル・インターフェースを用いて書き込まれます。このシリアル・インターフェースは、最大40 MHzのクロック・レートで動作し、DSPおよびマイクロコントローラ・インターフェース規格と互換性を持っています。
この製品は、2.3V～5.5Vの電源電圧で動作します。アナログ部とデジタル部が独立しており、異なる電源電圧で動作できます、例えばAVDDに5Vを使ってDVDDに3Vを使うなど・・。
AD9834はパワーダウン・ピン（SLEEP）を備えていますので、パワーダウン・モードを外部から制御することが出来ます。使われないデバイスの部分は、消費電流を最小化するためにパワーダウンさせることが出来ます。例えば、クロック出力を発生させるだけの（コンパレータのみを使う）場合、DACをパワーダウンさせることが出来ます。 この製品は20ピンTSSOPパッケージを採用しています。
アプリケーション
- 刺激周波数/波形の生成
- 周波数位相チューニングと変調
- 低消費電力RF/通信システム
- 液体およびガスの流量計測
- 知覚的アプリケーション：接近、動き、欠陥などの検出
- テスト装置および医療機器
-AD9838：11mW、2.3V～5.5V、全機能内蔵DDS
-AD9837：8.5mW、2.3V～5.5V、プログラマブル波形生成器
製品カテゴリ
マーケット＆テクノロジー
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

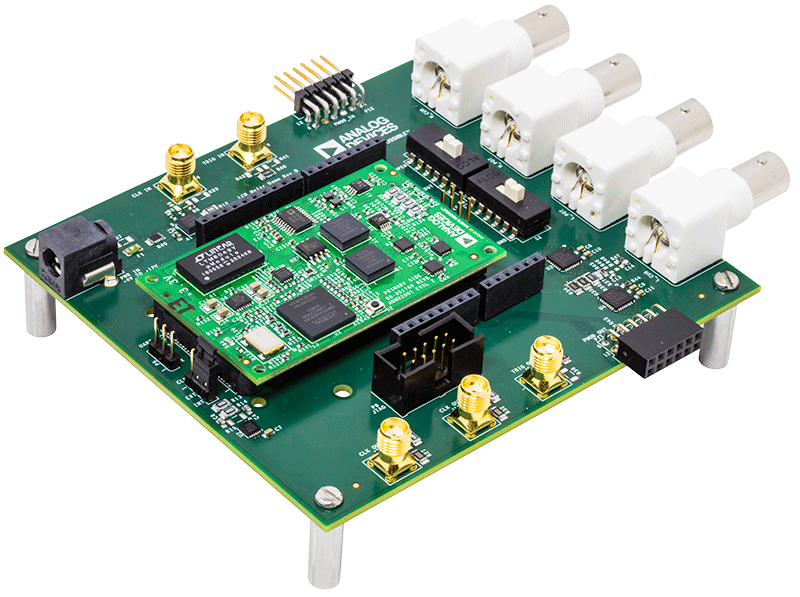

評価キット (2)
参考資料
-
AN-1389: リード・フレーム・チップ・スケール・パッケージ（LFCSP）のリワーク推奨手順1/25/2016
-
AN-769: Generating Multiple Clock Outputs from the AD9540 (Rev. 0)2/14/2015
-
AN-557: An Experimenter's Project: (Rev. 0)2/14/2015
-
AN-237: Choosing DACs for Direct Digital Synthesis2/14/2015
-
AN-423: Amplitude Modulation of the AD9850 Direct Digital Synthesizer2/14/2015
-
AN-823: Direct Digital Synthesizers in Clocking Applications Time (Rev. 0)2/14/2015
-
AN-1044: Programming the AD5932 for Frequency Sweep and Single Frequency Outputs2/14/2015
-
AN-605: Synchronizing Multiple AD9852 DDS-Based Synthesizers (Rev. 0)2/14/2015
-
AN-1248: SPI インターフェース (Rev. 0)7/2/2013
-
AN-1070: AD9833/AD9834 の設定方法 (Rev. 0)2/3/2011
-
AN-939: 高い周波数のRF出力信号が得られるAD9912のスーパーナイキスト動作 (Rev. 0)11/16/2010
-
AN-953: プログラマブルなモジュラスを採用したダイレクト・デジタル・シンセシス（DDS） (Rev. 0)3/27/2008
-
AN-927: スプリアスとDDS / DACやその他の発生源（スイッチング電源など）との関係の判定 (Rev. 0)7/12/2007
-
AN-843: AD5933によるラウドスピーカーのインピーダンス・プロファイルの測定 (Rev. A)6/27/2007
-
AN-837: DAC再生フィルタ性能とDDS採用時のクロック・ジッタ性能の関係 (Rev. 0)12/28/2006
-
AN-851: A WiMax Double Downconversion IF Sampling Receiver Design (Rev. 0)7/26/2006
-
AN-847: AD5933を使用した接地インピーダンス・プロファイルの測定 (Rev. 0)6/20/2006
-
AN-772: リード・フレーム・チップ・スケール・パッケージ（LFCSP）の設計および製造ガイド2/1/2006
-
AN-345: 低周波回路と高周波回路のグラウンド設計12/6/2004
-
AN-632: Provisionary Data Rates Using the AD9951 DDS as an Agile Reference Clock for the ADN2812 Continuous-Rate CDR (Rev. 0)9/25/2003
-
AN-342: 高速性と高精度を同時に実現するアナログ信号処理 (Rev. 0)10/10/2002
-
AN-280: ミックスド・シグナル（デジタル・アナログ混在）回路の技術10/10/2002
-
AN-419: 全機能内蔵ダイレクト・デジタル・シンセサイザAD9850のためのデスクリート、低位相ノイズ、125MHzクリスタル発振器 (Rev. 0)10/2/2002
-
AN-587: 複数のAD9850 / AD9851 DDSベースのシンセサイザを同期させる (Rev. 0)9/26/2002
-
AN-543: High Quality, All-Digital RF Frequency Modulation Generation with the ADSP-2181 and the AD9850 DDS9/12/2002
-
• AN-543 - Monaural FM Transmitter
DSP -
• AN-543 - Stereo FM Transmitter
DSP
-
FAQ7/26/2017
-
TNJ-023：設計開発ストーリー「VGA（可変ゲインアンプ）を使用した広帯域かつ高減衰の可変アッテネータ基板の実現」後編10/1/2016
-
TNJ-022：設計開発ストーリー「VGA（可変ゲインアンプ）を使用した広帯域かつ高減衰の可変アッテネータ基板の実現」前編9/5/2016
-
信号発生器の設計を変革する2つの新たなIC10/1/2014 アナログ・ダイアログ
-
高品質の波形を簡単、効率的かつ柔軟に生成するDDSデバイス1/1/2012 アナログ・ダイアログ
-
皮膚インピーダンスの解析を利用した能動／受動的な経皮送達6/1/2009 アナログ・ダイアログ
-
Video Portables and Cameras Get HDMI Outputs4/13/2007
-
Improved DDS Devices Enable Advanced Comm Systems9/1/2006
-
ADI Buys Korean Mobile TV Chip Maker6/7/2006
-
The Year of the Waveform Generator12/1/2005
-
DDS Applications9/26/2005
-
Synchronized Synthesizers Aid Multichannel Systems9/20/2005
-
テスト、測定、通信用途の信号を生成するダイレクト・デジタル・シンセシス（DDS）8/1/2005 アナログ・ダイアログ
-
DDS IC Initiates Synchronized Signals7/20/2005
-
Digital Waveform Generator Provides Flexible Frequency Tuning for Sensor Measurement12/7/2004
-
DDS Simplifies Polar Modulation8/5/2004
-
アプリケーション・エンジニアに尋ねる―33 ダイレクト・デジタル・シンセシスのすべて8/1/2004 アナログ・ダイアログ
-
DDS Design5/13/2004
-
Integrated DDS Chip Takes Steps To 2.7 GHz4/28/2004
-
Speedy A/Ds Demand Stable Clocks3/22/2004
-
DDS IC Plus Frequency-To-Voltage Converter Make Low-Cost DAC2/5/2004
-
Simple Circuit Controls Stepper Motors1/8/2004
-
Two DDS ICs Implement Amplitude-shift Keying12/25/2003
-
DDS Circuit Generates Precise PWM Waveforms10/2/2003
-
DDS Device Produces Sawtooth Waveform7/10/2003
-
400-MSample DDSs Run On Only +1.8 VDC12/1/2002
-
Digital Potentiometers Vary Amplitude In DDS Devices5/29/2000
-
DDS Device Provides Amplitude Modulation9/2/1999
-
デジタル無線レシーバー設計の基礎（無線入門）3/6/1998
-

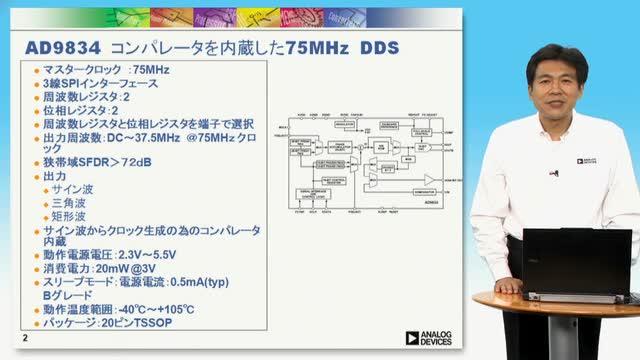

AD9834 低消費電力：20mW、75MHz DDS11/28/2018
ソフトウェア & システム
デバイス・ドライバ
ツールおよびシミュレーション
設計ツール
ADIsimDDS（ダイレクト・デジタル・シンセサイザ）評価ツール ー ベータ版
ADIsimDDS は、選択したデバイスの総合的な性能を数式に基づいてモデル化し、表示します。リファレンス・クロック周波数と所望の出力周波数を入力すると、ADIsimDDS が必要な FTW を計算します。また、総合的なスペクトル性能の推定値をモデル化できるため、外付け再生フィルタの効果を確認できます。

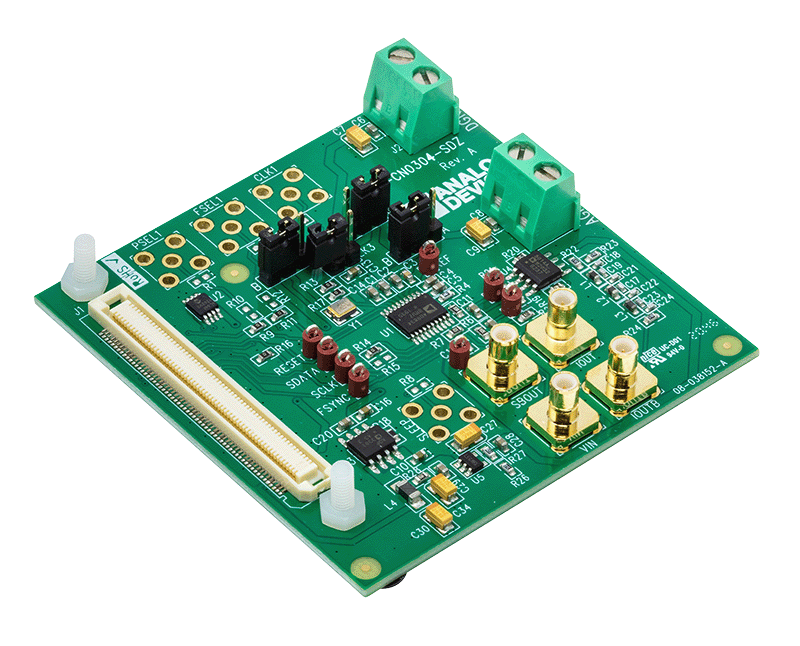

リファレンス・デザイン (2)
