AD9837

プログラマブル波形生成器、2.3V~5.5V、低消費電力8.5mW

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$2.12
特長
  • デジタル的プログラマブルな周波数と位相
  • 消費電力:8.5mW@2.3V
  • MCLK速度:
    16 MHz(Bグレード品)、 5MHz(Aグレード品)
  • 28ビット分解能:0.06Hz分解能@16MHzリファレンス・クロック
  • サイン波、三角波、矩形波出力
  • 電源電圧:2.3 V~5.5 V
  • 3線式SPIインターフェース
  • 拡張温度範囲:
    -40℃~+125℃
  • パワーダウン動作
  • 10ピンLFCSP

製品概要
show more Icon
AD9837は、低消費電力のプログラマブル波形生成器で、サイン波、三角波または矩形波出力を提供する機能があります。波形生成器は、さまざまなタイプのセンシング、アクチュエーションおよび時間的反射率測定(TDR)アプリケーションなどにおいて必要とされます。 出力周波数と位相は、ソフトウエアーでプログラムすることができ、容易にチューニングできます。周波数レジスタは28ビット長で、16MHzのクロック・レートでは0.06 Hzの分解能が実現できます、5MHzのクロック・レートでAD9837は、0.02Hzの分解能でチューニングできます。

AD9837は、3線式シリアル・インターフェースを用いて書き込まれます。このシリアル・インターフェースは、最大40MHzのクロック・レートで動作し、DSPおよびマイクロコントローラ・インターフェース規格と互換性を持っています。このデバイスは、2.3V~5.5Vの電源で動作します。

AD9837にはパワーダウン(SLEEP)機能があります。使われないデバイスの部分は、消費電流を最小化するためにパワーダウンさせることが出来ます。例えば、クロック出力を発生させるだけの場合、DACをパワーダウンさせることが出来ます。

AD9837は10ピンのLFCSP_WDパッケージを採用しています。

アプリケーション

  • 刺激周波数/波形の生成
  • 液体およびガスの流量計測
  • 知覚的アプリケーション:接近、動き、欠陥などの検出
  • ラインの喪失/減衰
  • テスト装置および医療機器
  • スイープ/クロック生成
  • 時間的反射率測定(TDR)アプリケーション

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$2.12

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
AD9837ACPZ-RL
  • HTML
  • HTML
AD9837ACPZ-RL7
  • HTML
  • HTML
AD9837BCPZ-RL
  • HTML
  • HTML
AD9837BCPZ-RL7
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

7 5, 2022

- 21_0271

Qualification of an Alternate Adhesive Material and Molding Compound for Select LFCSP Packages

AD9837ACPZ-RL

製造中

AD9837ACPZ-RL7

製造中

AD9837BCPZ-RL

製造中

AD9837BCPZ-RL7

製造中

10 18, 2016

- 16_0036

Assembly Relocation to Stats ChipPAC Jiangyin and Test Transfer to Stats ChipPAC Singapore of Select LFCSP Products

8 6, 2014

- 13_0223

Assembly and Test Transfer of Select 2x3mm and 3x3mm LFCSP Products to STATS ChipPAC China

AD9837ACPZ-RL

製造中

AD9837ACPZ-RL7

製造中

AD9837BCPZ-RL

製造中

AD9837BCPZ-RL7

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

7 5, 2022

- 21_0271

arrow down

Qualification of an Alternate Adhesive Material and Molding Compound for Select LFCSP Packages

AD9837ACPZ-RL

製造中

AD9837ACPZ-RL7

製造中

AD9837BCPZ-RL

製造中

AD9837BCPZ-RL7

製造中

10 18, 2016

- 16_0036

arrow down

Assembly Relocation to Stats ChipPAC Jiangyin and Test Transfer to Stats ChipPAC Singapore of Select LFCSP Products

8 6, 2014

- 13_0223

arrow down

Assembly and Test Transfer of Select 2x3mm and 3x3mm LFCSP Products to STATS ChipPAC China

AD9837ACPZ-RL

製造中

AD9837ACPZ-RL7

製造中

AD9837BCPZ-RL

製造中

AD9837BCPZ-RL7

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

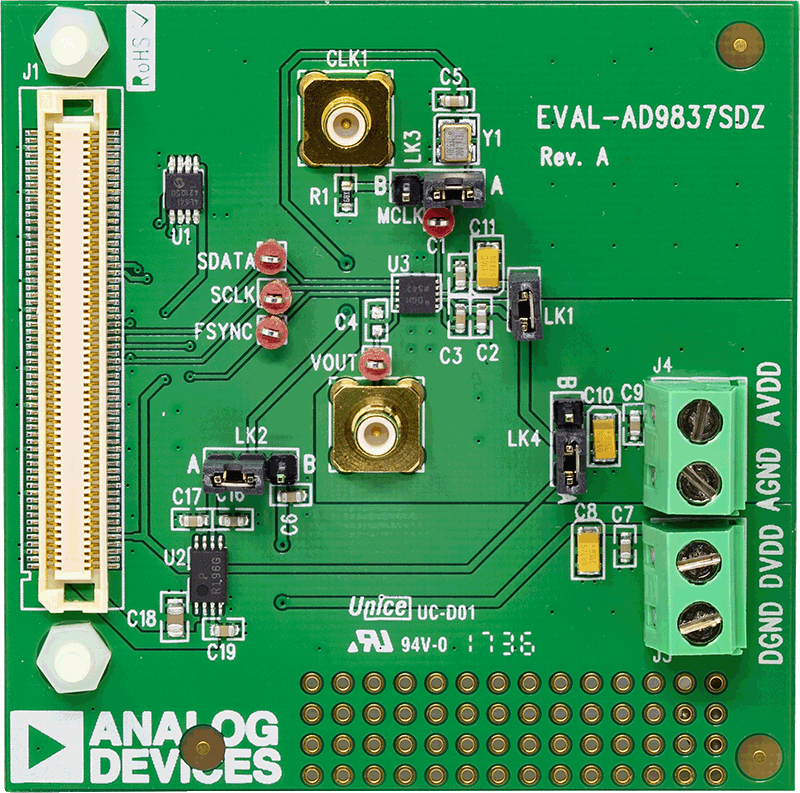

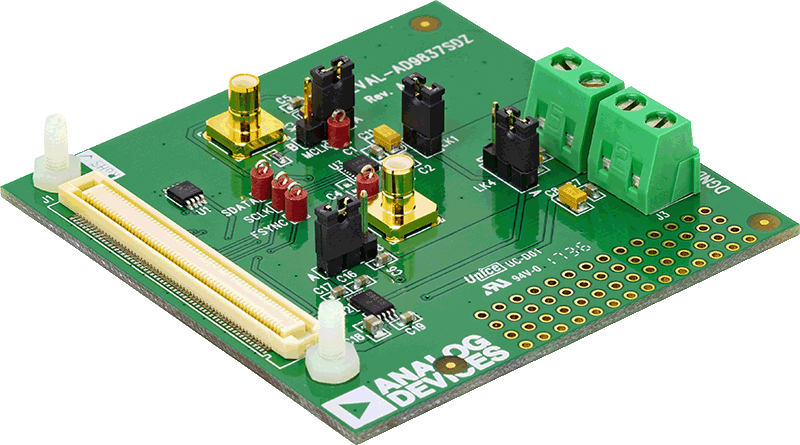

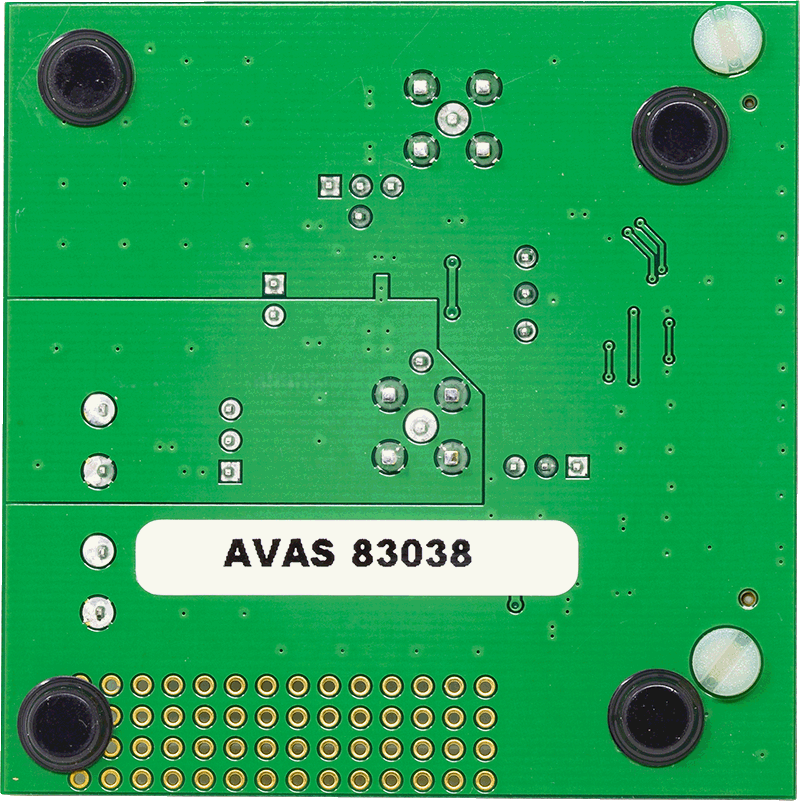

EVAL-AD9837

AD9837 Evaluation Board

zoom

EVAL-AD9837

AD9837 Evaluation Board

製品の詳細

The Evaluation board for the AD9837 contains an SDP-B connection and software allowing the AD9837 to be controlled from an SDP board.

The SDP Controller board is a separate list item in the ordering guide below (EVAL-SDP-CB1Z). If you have not previously purchased an SDP Controller board, please do so to ensure a full evaluation setup.
