AD9838

DDS、全機能内蔵、2.3V~5.5V、11mW消費電力

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$2.59
特長
  • 電源電圧:2.3 V~5.5 V
  • MCLK速度:
    16 MHz(Bグレード品)、
    5MHz(Aグレード品)
  • 出力周波数:最大8 MHz
  • サイン波、三角波、矩形波出力
  • コンパレータ内蔵
  • 3線式SPIインターフェース
  • 拡張温度範囲:-40℃~+125℃
  • パワーダウン動作
  • 消費電力:11mW@2.3V
  • 20ピンLFCSPパッケージ

製品概要
show more Icon
AD9838は16MHz、低消費電力のDDSデバイスで、高性能なサイン波および三角波出力を提供する機能があります。このデバイスはまたコンパレータも内蔵しており、クロック発生のための矩形波を生成することが出来ます。 消費電力は、2.3V駆動時で、わずか11mWですので、AD9838は使用電力の厳しいアプリケーションにとっては理想的な候補デバイスといえます。

位相変調および周波数変調に対する機能も提供されます。周波数レジスタは28ビット長で、16MHzのクロック・レート、0.06Hzの分解能が実現できます、5MHzのクロック・レートでAD9838は、0.02Hzの分解能でチューニングできます。 周波数変調および位相変調は、シリアル・インターフェースを通してロードするレジスタによって構成され、ソフトウエアーを使ったレジスタ、またはFSELCTピンとPSELECTを用いて、それぞれどちらかに切り替えられます。

AD9838は、3線式シリアル・インターフェースを用いて書き込まれます。このシリアル・インターフェースは、最大40MHzのクロック・レートで動作し、DSPおよびマイクロコントローラ・インターフェース規格と互換性を持っています。 この製品は、2.3V~5.5Vの電源電圧で動作します。アナログ部とデジタル部が独立しており、異なる電源電圧で動作できます、例えばAVDDに5Vを使ってDVDDに3Vを使うなど・・。

AD9838はパワーダウン・ピン(SLEEP)を備えていますので、パワーダウン・モードを外部から制御することが出来ます。使われないデバイスの部分は、消費電流を最小化するためにパワーダウンさせることが出来ます。例えば、クロック出力を発生させるだけの場合、DACをパワーダウンさせることが出来ます。 AD9838は20ピンのLFCSP_WDパッケージを採用しています。

アプリケーション

  • 刺激周波数 / 波形の生成
  • 周波数位相チューニングと変調
  • 低消費電力RF / 通信システム
  • 液体およびガスの流量計測
  • 知覚的アプリケーション:接近、動き、欠陥などの検出
  • テスト装置および医療機器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$2.59

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
AD9838ACPZ-RL
  • HTML
  • HTML
AD9838ACPZ-RL7
  • HTML
  • HTML
AD9838BCPZ-RL
  • HTML
  • HTML
AD9838BCPZ-RL7
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

7 5, 2022

- 21_0271

Qualification of an Alternate Adhesive Material and Molding Compound for Select LFCSP Packages

AD9838ACPZ-RL

製造中

AD9838ACPZ-RL7

製造中

AD9838BCPZ-RL

製造中

AD9838BCPZ-RL7

製造中

10 18, 2016

- 16_0036

Assembly Relocation to Stats ChipPAC Jiangyin and Test Transfer to Stats ChipPAC Singapore of Select LFCSP Products

8 6, 2014

- 13_0230

Assembly and Test Transfer of Select 3.5x3.5, 4x3, 4x4, and 5x5mm LFCSP Products to STATS ChipPAC China

AD9838ACPZ-RL

製造中

AD9838ACPZ-RL7

製造中

AD9838BCPZ-RL

製造中

AD9838BCPZ-RL7

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

7 5, 2022

- 21_0271

arrow down

Qualification of an Alternate Adhesive Material and Molding Compound for Select LFCSP Packages

AD9838ACPZ-RL

製造中

AD9838ACPZ-RL7

製造中

AD9838BCPZ-RL

製造中

AD9838BCPZ-RL7

製造中

10 18, 2016

- 16_0036

arrow down

Assembly Relocation to Stats ChipPAC Jiangyin and Test Transfer to Stats ChipPAC Singapore of Select LFCSP Products

8 6, 2014

- 13_0230

arrow down

Assembly and Test Transfer of Select 3.5x3.5, 4x3, 4x4, and 5x5mm LFCSP Products to STATS ChipPAC China

AD9838ACPZ-RL

製造中

AD9838ACPZ-RL7

製造中

AD9838BCPZ-RL

製造中

AD9838BCPZ-RL7

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

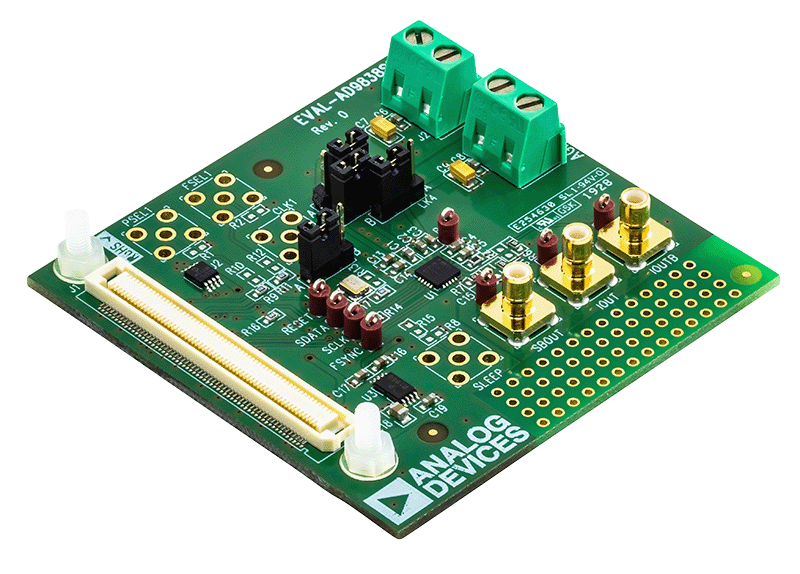

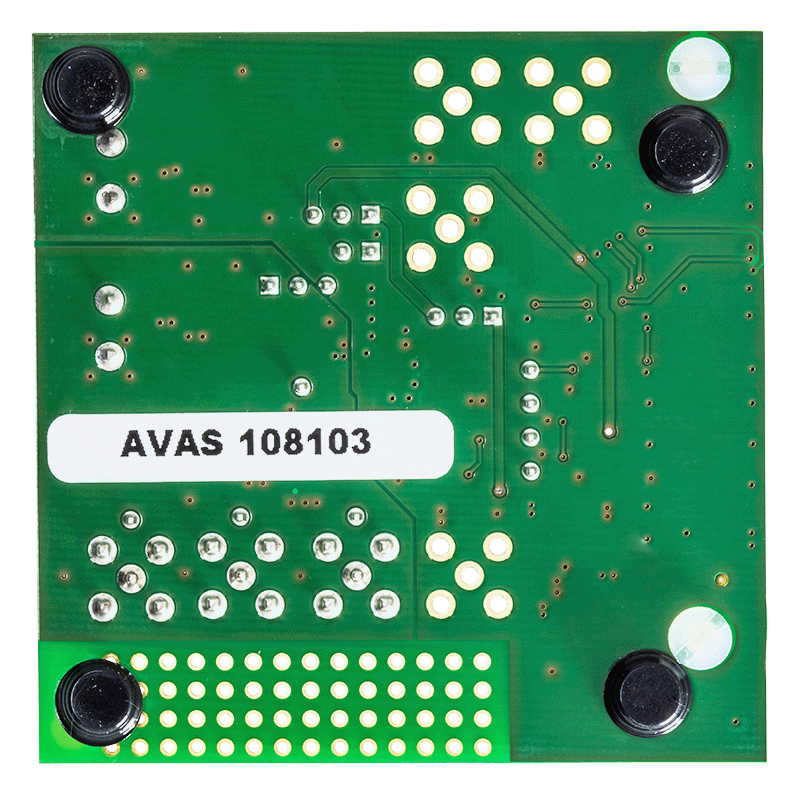

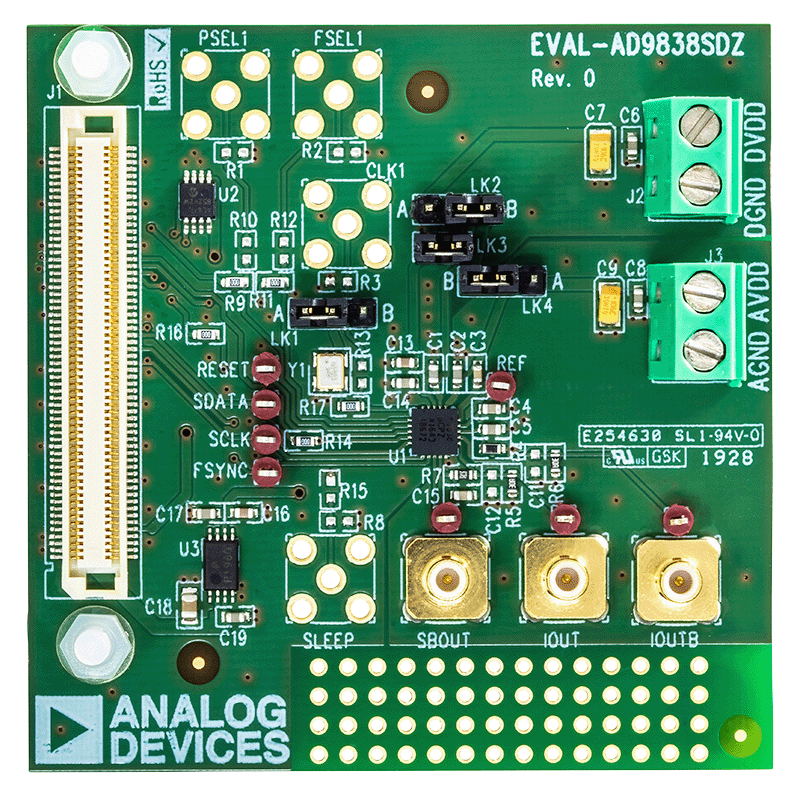

EVAL-AD9838

AD9838 Evaluation Board
