AD8014

オペアンプ、400MHz、低消費電力、高性能

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$1.62
特長
  • 低価格
  • 低消費電流:5V電源で最大1.15mA
  • 高速動作
    -3dB帯域幅:400MHz(G=+1)
    スルーレート:4,000V/μs
  • 過負荷回復時間:60ns
  • 50Ωラインでビデオ信号を駆動
  • +4.5V~+12Vの電源で動作
  • 高速セトリング・タイム:24ns
  • 非常に低いノイズ
    3.5nV/√Hzおよび5pA/√Hz
    G=+3での総合入力換算ノイズ:5nV/√Hz
    帰還抵抗500Ω
  • 低歪み:5MHzで-70dB THD
  • 温度に対して安定な低DCオフセット
  • SOIC-8またはSOT-23-5パッケージを採用
製品概要
show more Icon
AD8014は、新しいレベルの帯域幅、消費電力、出力駆動能力、歪みの組み合わせを実現した革新的な電流帰還オペアンプです。アナログ・デバイセズは、独自の回路アーキテクチャを採用して、最高性能のアンプを最小の消費電力で可能にしました。技術的に優れているだけでなく、民生品向けに低価格でもあります。この汎用アンプは、バッテリ駆動機器など様々なアプリケーションに最適です。

AD8014は非常に高速なアンプで、-3dB帯域幅は400MHz、スルーレートは4,000V/µs、セトリング時間は24nsです。AD8014は非常に安定で使い安いアンプであり、高速な過負荷時間を持っています。AD8014は極めて低い電圧ノイズと電流ノイズを持ち、低歪みであるため、広帯域信号処理アプリケーション向けに最適です。

電流帰還アンプとして、AD8014は極めて低いオフセット電圧仕様、入力バイアス仕様、低ドリフト仕様を持っています。入力バイアス電流は 25℃で15µAであり、ドリフトは工業用温度範囲で50nA/℃(typ)以下です。オフセット電圧は最大5mVで、ドリフトは10µV/℃(typ)以下です。

低消費電力アンプとして、AD8014非常に優れた駆動能力を持ち、75Ωまたは50Ω直列終端ラインで2V p-pのビデオ信号を駆動でき、135MHz以上の3dB帯域幅を維持することができます。

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$1.62

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
AD8014ARTZ-REEL7
  • HTML
  • HTML
AD8014ARZ
  • HTML
  • HTML
AD8014ARZ-REEL
  • HTML
  • HTML
AD8014ARZ-REEL7
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

2 4, 2010

- 10_0009

Halogen Free Material Change for SOT_23 Products

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

2 4, 2010

- 10_0009

arrow down

Halogen Free Material Change for SOT_23 Products

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

EVAL-HSAMP-1

Universal Evaluation Board for Single High Speed Operational Amplifiers

zoom

EVAL-HSAMP-1

Universal Evaluation Board for Single High Speed Operational Amplifiers

Universal Evaluation Board for Single High Speed Operational Amplifiers

機能と利点

  • Enables quick breadboarding/prototyping
  • User defined circuit configuration
  • Edge mounted Subminiature Version A (SMA) connector
  • provisions Easy connection to test equipment and other circuits

製品の詳細

The Universal Single High Speed Amplifier Evaluation Boards are bare boards that enable users to quickly prototype a variety of amplifier circuits, which minimizes risk and reduces time to market. These boards are all RoHs Compliant. See ordering guide below on what board to order by lead count and package.

ツールおよびシミュレーション

ツールおよびシミュレーション 3

リファレンス・デザイン

リファレンス・デザイン 1

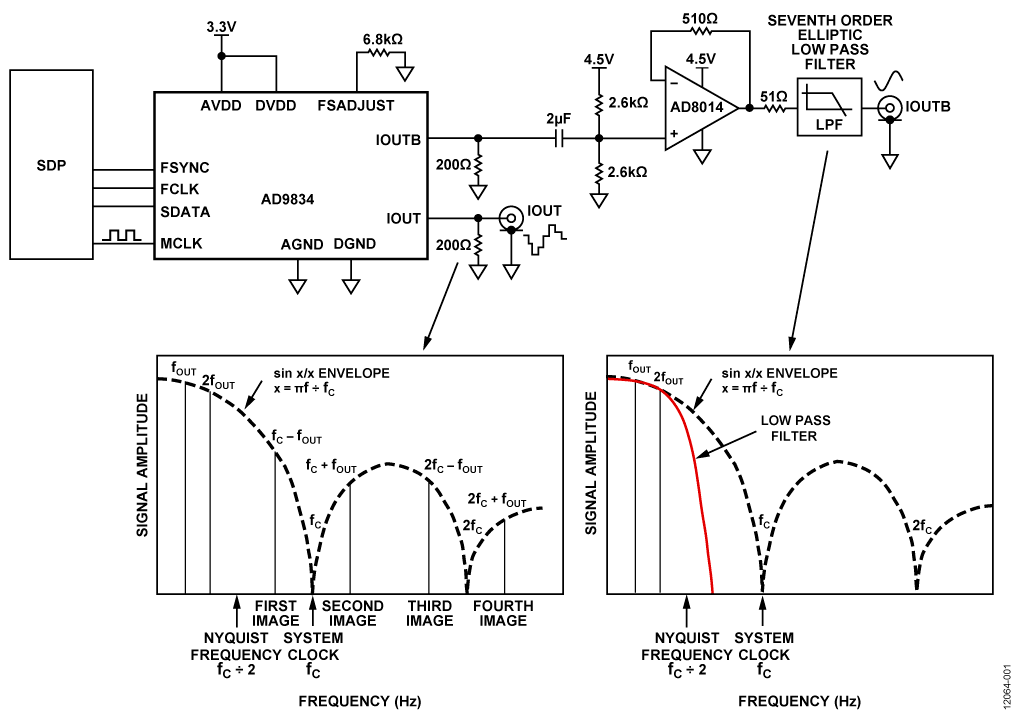

低消費電力DDS波形発生器 ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。
