MAX19997A

双通道、SiGe、高线性度、高增益、1800MHz至2900MHz下变频混频器,带有LO缓冲器/开关

更多 showmore-icon

噪声最低、线性度最高的1800MHz至2900MHz、双通道SiGe混频器,用于WCS、LTE、WiMAX、WCDMA和MMDS基站,具有优异的IIP3、NF和2 x 2杂散特性

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 2
特性
  • 1800MHz至2900MHz RF频率范围
  • 1950MHz至3400MHz LO频率范围
  • 50MHz至500MHz IF频率范围
  • 支持低端和高端LO注入
  • 8.7dB转换增益
  • +24dBm输入IP3
  • 10.3dB噪声系数
  • +11.3dBm输入1dB压缩点
  • PRF = -10dBm时,具有70dBc (典型值)的2 x 2杂散抑制
  • 双通道理想用于分集接收器应用
  • 集成LO缓冲器
  • 内部LO和RF非平衡变压器支持单端输入
  • -3dBm至+3dBm的低LO驱动
  • 引脚兼容于MAX19999 3000MHz至4000MHz混频器
  • 引脚相似于MAX9995和MAX19995/MAX19995A 1700MHz至2200MHz混频器以及MAX9985和MAX19985A 700MHz至1000MHz混频器
  • 42dB通道间隔离
  • 采用5.0V或3.3V单电源供电
  • 外部电流设置电阻允许折中选择混频器的低功耗/低性能工作模式
更多细节
show more Icon

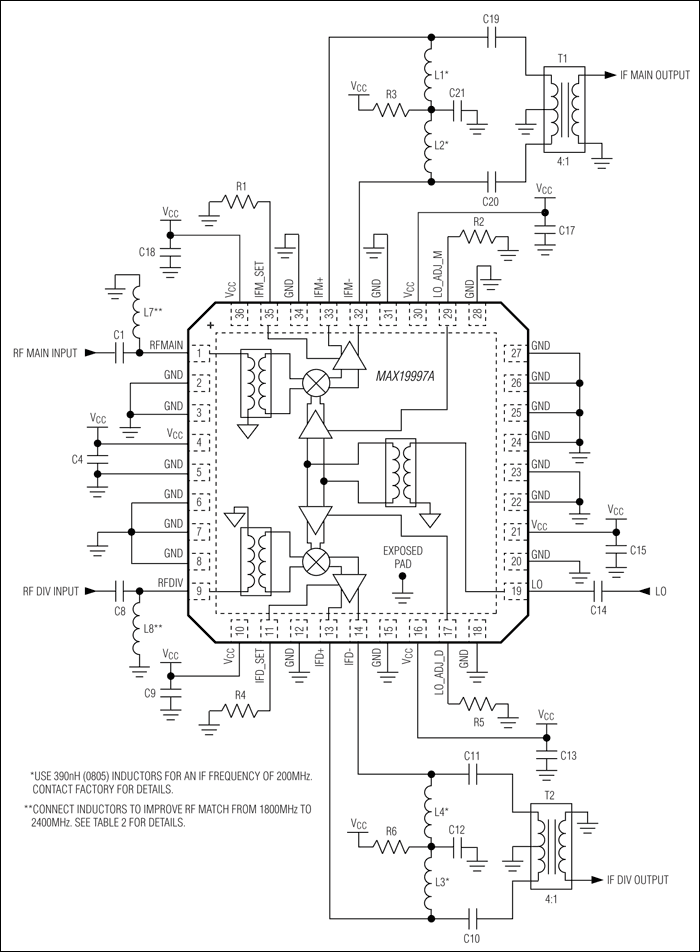

MAX19997A双通道下变频混频器是通用、高集成度、多功能下变频器,可为1800MHz至2900MHz基站应用提供高线性度性能和低噪声系数。MAX19997A完全支持2300MHz至2900MHz的WiMAX™、LTE、WCS以及MMDS无线基础设施应用中的低端和高端LO注入架构,低端配置下可提供8.7dB增益、+24dBm输入IP3和10.3dB NF,高端配置下可提供8.7dB增益、+24dBm输入IP3和10.4dB NF。每个RF端口外加一个调谐元件(旁路电感),可将高端LO注入架构的范围进一步向下扩展至1800MHz。

该器件在RF和LO端口集成有非平衡变压器,此外器件还包含一个LO缓冲器、两个双平衡混频器和一对差分IF输出放大器。MAX19997A需要一个典型值为0dBm的LO驱动,电源电流保证低于420mA,以达到预期的线性度指标。

MAX19997A采用紧凑的6mm x 6mm、36引脚、薄型QFN无铅封装,带有裸焊盘。在TC = -40°C至+100°C的扩展级温度范围内,可保证电气性能。

应用

  • 2.3GHz WCS基站
  • 2.5GHz WiMAX和LTE基站
  • 2.7GHz MMDS基站
  • 固定宽带无线接入
  • 军用系统
  • PCS 1900和EDGE基站
  • PHS/PAS基站
  • 个人移动无线装置
  • UMTS/WCDMA和cdma2000® 3G基站
  • 无线本地环路
