MAX9996
SiGe、高线性度、1700MHz至2200MHz下变频混频器，带有LO缓冲器/开关
更多
噪声最低、高线性度、1700MHz至2200MHz SiGe混频器，用于2.5G和3G基站
不是您想寻找的产品？
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
特性
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
MAX9996高线性度下变频混频器可为1700MHz至2200MHz UMTS/W-CDMA、DCS和PCS基站接收机应用提供8.3dB增益、+26.5dBm IIP3和9.7dB NF。该混频器具有1900MHz至2400MHz LO频率范围，适合高侧LO注入接收器结构。MAX9994支持低侧LO注入，该器件与MAX9996引脚、功能兼容。

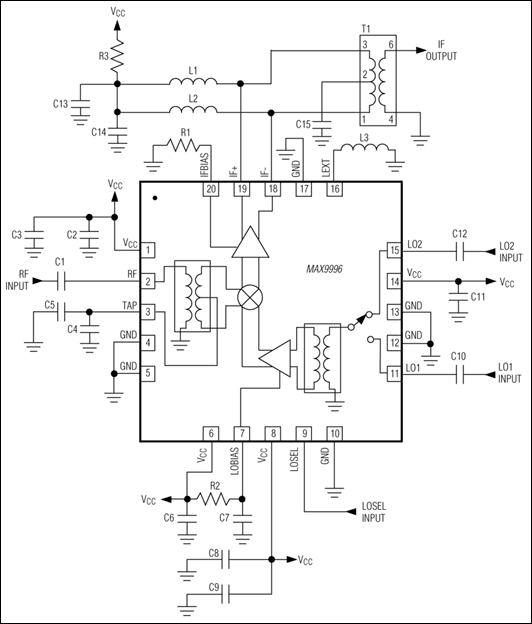

除具有优异的线性度和噪声性能外，MAX9996还具有元件高度集成特性。该器件包括一个双平衡无源混频器核、一个IF放大器、一个双输入LO选择开关以及一个LO缓冲。片内集成平衡转换器使器件能够接收单端RF和LO输入。MAX9996需要一个标称0dBm的LO驱动，电源电流保证高于240mA。
MAX9994/MAX9996与MAX9984/MAX9986 815MHz至995MHz混频器引脚兼容，该系列下变频混频器非常适合两个频段采用相同PCB布局的应用。MAX9996还与MAX9993功能兼容。
MAX9996提供紧凑的20引脚、带裸焊盘的薄型TQFN封装(5mm x 5mm)。在-40°C至+85°C扩展温度范围内，可保证电气性能。
应用
- cdmaOne™与cdma2000®基站
- DCS 1800/PCS 1900 EDGE基站
- 数字与扩频通信系统
- 固定宽带无线接入
- 微波链路
- 军用系统
- PHS/PAS基站预校正接收器
- 个人移动无线装置(PMR)
- UMTS/WCDMA基站
- 无线本地环路(WLL)
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
MAX9996
文档
筛查
1 应用
-
全部
-
数据手册
-
全部
-
英文
-
中文
-
日文
数据手册
3
MAX9996: SiGe High-Linearity, 1700MHz to 2200MHz Downconversion Mixer with LO Buffer/Switch Data Sheet (Rev.0)
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX9996ETP+ |
20-LFCSP-5X5X0.75
|
|
|
| MAX9996ETP+T |
20-LFCSP-5X5X0.75
|
|
- MAX9996ETP+
- 引脚/封装图-中文版
-
20-LFCSP-5X5X0.75
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- MAX9996ETP+T
- 引脚/封装图-中文版
-
20-LFCSP-5X5X0.75
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
软件和型号相关生态系统
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
I/Q下变频器/接收器3 |
||||
|
量产 |
高线性度、1700MHz至2200MHz下变频混频器，带有LO缓冲器/开关 |
|||
|
量产 |
SiGe、高线性度、1400MHz至2200MHz下变频混频器，带有LO缓冲器/开关 |
|||
|
过期 |
双通道、SiGe、高线性度、1700MHz至2700MHz下变频混频器，带有LO缓冲器/开关 |
|||
|
VCO缓冲器和分路器2 |
||||
|
量产 |
+14dBm至+20dBm LO缓冲器，±1dB功率变化 |
|||
|
最后购买期限 |
+14dBm至+20dBm LO缓冲器/分配器，±1dB功率变化 |
|||
|
产品5 |
||||
|
|
+14dBm至+20dBm LO缓冲器/分配器，±1dB功率变化 |
|||
|
|
+14dBm至+20dBm LO缓冲器，±1dB功率变化 |
|||
|
|
825MHz至915MHz、双路、SiGe高线性度有源混频器 |
|||
|
|
825MHz至915MHz、SiGe高线性度有源混频器 |
|||
|
过期 |
高线性度、1700MHz至2200MHz上变频/下变频混频器，带有LO缓冲器/开关 |
|||
评估套件 1
MAX9996EVKIT
MAX9996评估板
产品详情
MAX9996评估板(EV kit)简化了对UMTS、DCS和PCS基站下变频混频器MAX9996的评估。它在工厂经过了完全组装和测试。评估板输入和输出端口带有标准的50Ω SMA连接器，可在测试台上实现快速方便的评估。
本文档提供评估器件所需的测试设备列表、验证功能的直接测试过程、对评估板电路的说明、电路原理图、评估板所需材料单(BOM)以及PCB每层布线图。
如需了解该评估板的价格和供货信息，请与Maxim代理商联系。
应用
- cdmaOne™与cdma2000®基站
- DCS 1800/PCS 1900 EDGE基站
- 数字与扩频通信系统
- 固定宽带无线接入
- 微波链路
- 军用系统
- PHS/PAS基站
- 预校正接收器
- 个人移动无线装置(PMR)
- UMTS/WCDMA基站
- 无线本地环路(WLL)
