高线性度、1700MHz至2200MHz下变频混频器，带有LO缓冲器/开关

噪声最低、高线性度、1700MHz至2200MHz SiGe下变频混频器，用于基站

数据手册 (Rev. 0)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • +23.5dBm输入IIP3
  • RF频率范围为1700MHz至2200MHz
  • IF频率范围为40MHz至350MHz
  • LO频率范围为1400MHz至2000MHz
  • 转换增益为8.5dB
  • 噪声系数为9.5dB
  • 集成的LO缓冲器
  • 开关可选(SPDT)，双LO输入
  • 0至+6dBm的低LO驱动
  • LO1至LO2隔离度为40dB

MAX9993高线性度下变频混频器能够为UMTS、DCS和PCS基站系统提供8.5dB增益、+23.55dBm IIP3和9.5dB的噪声系数。

MAX9993在RF和LO端口集成了非平衡变压器、一个双输入LO可选开关、一个LO缓冲器、一个双平衡混频器和一个差分IF输出放大器。MAX9993需要典型值为+3dBm的LO驱动，确保电源电流低于230mA。

MAX9993提供紧凑的20引脚、焊盘裸露的QFN封装(5mm x 5mm)。电特性保证在-40°C至+85°C温度范围内有效。

可提供MAX9993评估板；更多信息请与工厂联系。

应用

  • DCS 1800和EDGE基站
  • 军用系统
  • PCS 1900基站
  • 点到点微波系统
  • 个人移动无线装置(PMR)
  • UMTS和3G基站
  • 无线本地环路(WLL)
MAX9993
高线性度、1700MHz至2200MHz下变频混频器，带有LO缓冲器/开关

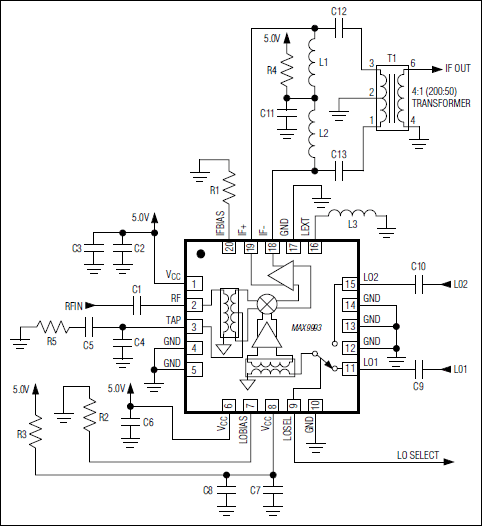

MAX9993：典型应用电路
