概览

优势和特点

  • 815MHz至1000MHz RF频率范围
  • 570MHz至900MHz LO频率范围
  • 960MHz至1180MHz LO频率范围(参考MAX2031数据资料)
  • DC至250MHz IF频率范围
  • 6dB/6.5dB变频损耗(上变频/下变频混频器)
  • 36.5dBm/39dBm输入IP3 (上变频/下变频混频器)
  • +25dBm/+27dBm输入1dB压缩点(上变频/下变频混频器)
  • 6.7dB噪声系数
  • 集成LO缓冲器
  • 集成RF和LO非平衡变压器
  • -3dBm至+3dBm低LO驱动
  • 内置SPDT LO开关,具有53dB隔离和50ns开关时间
  • 引脚兼容于1700MHz至2200MHz混频器MAX2039/MAX2041
  • 可通过外部电阻设置电流,允许折中选择混频器的低功耗/低性能指标
  • 提供无铅封装

产品详情

MAX2029高线性度、无源上变频/下变频混频器在815MHz至1000MHz的RF频率范围内提供+36.5dBm IIP3、 6.7dB NF以及6.5dB变换损耗,支持GSM/蜂窝基站发送器或接收器应用。该混频器的LO频率范围为570MHz至900MHz,非常适合高端LO注入结构。对于引脚兼容的高端LO注入混频器,请参考MAX2031数据资料。

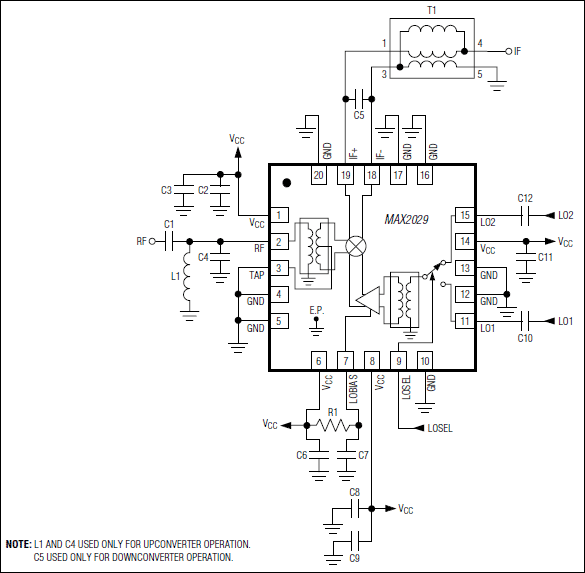

MAX2029不仅具有出色的线性度和噪声指标,还具有非常高的器件集成度。该器件包含一个双平衡无源混频器核、双输入LO选择开关和LO缓冲器。器件内部还集成了非平衡变压器,用于单端下变频RF输入(或上变频RF输出)以及单端LO输入转换。MAX2029需要标称值为0dBm的LO驱动,电源电流保证小于100mA。

MAX2029与1700MHz至2200MHz、2000MHz至3000MHz以及3200MHz至3900MHz系列的混频器MAX2039、MAX2041、MAX2042和MAX2044引脚兼容,只需使用同样的印刷电路板(PCB)布局即可方便地实现多频段、无源上变频/下变频混频器。

MAX2029采用紧凑的20引脚薄型QFN封装(5mm x 5mm),带有裸焊盘。工作在-40°C至+85°C扩展级温度范围。

应用

  • 蜂窝频段WCDMA和cdma2000®基站
  • 数字与扩频通信系统
  • GSM 850/GSM 900 2G和2.5G EDGE基站
  • 微波和固定带宽无线接入设备
  • 微波链路
  • 军用系统
  • PHS/PAS基站
  • 预校正接收器
  • 个人移动无线装置
  • TDMA和集成数字增强网络(iDEN®)基站
  • WiMAX基站和用户端设备
  • 无线本地环路

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
