MAX2031

量产

高线性度、650MHz至1000MHz上变频/下变频混频器，带有LO缓冲器/开关

数据手册 (Rev. 1) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 60MHz至1000MHz RF频率范围
  • 650MHz至1250MHz LO频率范围
  • 570MHz至900MHz LO频率范围(与工厂联系)
  • DC至250MHz IF频率范围
  • 7dB变频损耗
  • +36dBm输入IP3
  • +27dBm输入1dB压缩点
  • 7dB噪声系数
  • 集成LO缓冲器
  • 集成RF和LO非平衡变压器
  • -3dBm至+3dBm低LO驱动
  • 内置SPDT LO开关，LO1至LO2隔离度为49dB，50ns开关时间
  • 引脚兼容于MAX2039/MAX2041 1700MHz至2200MHz混频器
  • 外部电流设置电阻提供混频器低功耗/低性能工作模式选项
  • 提供无铅封装

MAX2031高线性度、无源上变频或下变频混频器在650MHz至1000MHz的RF频段具有+36dBm IIP3, 7dB NF和7dB变频损耗，支持GSM/蜂窝基站发射器或接收器应用。该混频器LO频率范围为650MHz至1250MHz，适用于高端LO注入结构。如需引脚兼容的低端LO注入混频器，请与厂商联系。

MAX2031不仅具有出色的线性度和低噪声性能，还具有非常高的器件集成度。该器件含有一个双平衡无源混频器核、一个两输入LO选择开关和一个LO缓冲。MAX2031还集成了片上非平衡变压器，从而允许下变频的单端RF输入(或上变频的单端RF输出)以及单端LO输入。MAX2031需要标称0dBm的LO驱动,电源电流保证小于100mA。

MAX2031与MAX2039/MAX2041 1700MHz至2200MHz混频器引脚兼容，使该系列无源上变频和下变频混频器非常适合使用同一PCB的双频设计。

MAX2031采用紧凑的20引脚薄型QFN裸焊盘封装(5mm x 5mm)。其电性能可保证在-40°C至+85°C扩展级温度范围内工作。

应用

  • 通信系统
  • 数字与扩频
  • GSM 850/GSM 900 2G和2.5G EDGE基站
  • 集成数字增强网络(iDEN®)基站
  • 微波和固定带宽无线接入设备
  • 预校正接收器
  • WCDMA/LTE和cdma2000®基站
  • WiMAX基站和用户端设备
  • 无线本地环路
MAX2031
高线性度、650MHz至1000MHz上变频/下变频混频器，带有LO缓冲器/开关

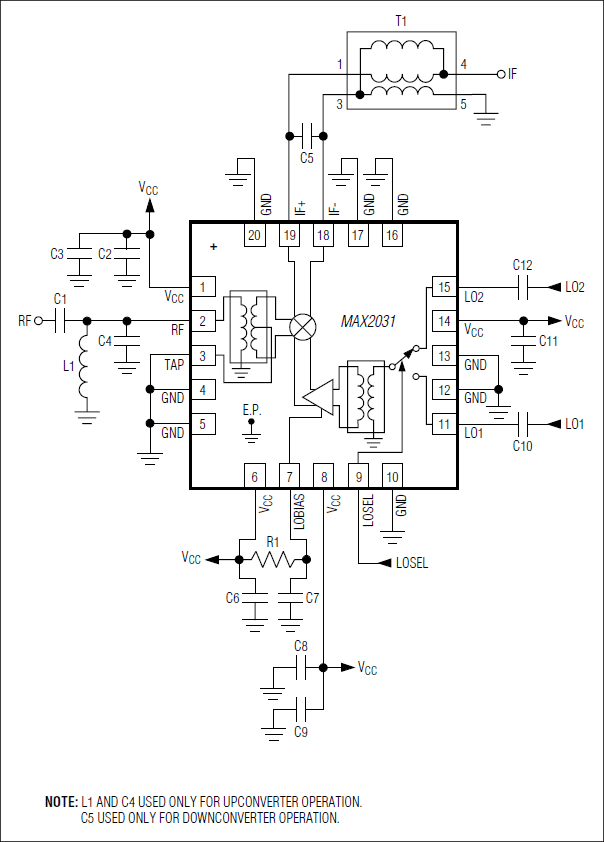

MAX2031：典型应用电路
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

技术文章 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
RF混频器 9
MAX9981
825MHz至915MHz、双路、SiGe高线性度有源混频器
MAX9982
825MHz至915MHz、SiGe高线性度有源混频器
MAX9984
量产 SiGe、高线性度、400MHz至1000MHz下变频混频器，带有LO缓冲器/开关
MAX9986
最后购买期限 SiGe、高线性度、815MHz至995MHz下变频混频器，带有LO缓冲器/开关
MAX9993
最后购买期限 高线性度、1700MHz至2200MHz下变频混频器，带有LO缓冲器/开关
MAX9994
量产 SiGe、高线性度、1400MHz至2200MHz下变频混频器，带有LO缓冲器/开关
MAX9995
最后购买期限 双通道、SiGe、高线性度、1700MHz至2700MHz下变频混频器，带有LO缓冲器/开关
MAX9996
量产 SiGe、高线性度、1700MHz至2200MHz下变频混频器，带有LO缓冲器/开关
MAX2039
过期 高线性度、1700MHz至2200MHz上变频/下变频混频器，带有LO缓冲器/开关
调制器和解调器 1
MAX2022
量产 高动态范围、直接上/下变频、1500MHz至3000MHz正交调制器/解调器
振荡器 4
MAX9987
+14dBm至+20dBm LO缓冲器/分配器，±1dB功率变化
MAX9988
过期 +14dBm至+20dBm LO缓冲器/分配器，±1dB功率变化
MAX9989
量产 +14dBm至+20dBm LO缓冲器，±1dB功率变化
MAX9990
+14dBm至+20dBm LO缓冲器，±1dB功率变化
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

评估套件

MAX2031EVKIT

MAX2031评估板

立即购买 更多内容

特性和优点

  • 完全安装并经过测试
  • 为输入和输出端口提供50Ω SMA连接器
  • 815MHz至1000MHz RF频率范围
  • 960MHz至1180MHz LO频率范围
  • DC至250MHz IF频率范围
  • 7dB变频损耗
  • +36dBm输入IP3
  • +27dBm输入1dB压缩点
  • 7dB噪声系数
  • 集成LO缓冲器
  • 集成RF和LO非平衡变压器
  • -3dBm至+3dBm的低LO驱动
  • 内置SPDT LO开关，LO1至LO2隔离度为49dB，50ns开关时间
  • 外部电流设置电阻提供混频器低功耗/低性能工作模式选项

产品详情

MAX2031评估板(EV kit)简化了MAX2031在WCDMA、cdma2000®、GSM和WiMAX基站上变频/下变频混频器应用中的评估。在工厂经过完全安装和测试。评估板输入和输出端口含有标准的50Ω SMA连接器，支持测试台的快捷评估。

本文档提供评估该器件所需的测试设备列表、功能验证过程、评估板电路说明、电路原理图、评估板材料清单(BOM)，以及PCB每层布线图。

应用

  • 蜂窝频段WCDMA和cdma2000®基站
  • 通信系统
  • 数字与扩频
  • GSM 850/GSM 900 2G和2.5G EDGE基站
  • 集成数字增强网络(iDEN®)基站
  • 微波和固定带宽无线接入设备
  • 预校正接收器
  • WiMAX基站和用户端设备
  • 无线本地环路
MAX2031EVKIT
MAX2031评估板
