MAX2042A

量产

SiGe、高线性度、1600MHz至3900MHz上变频/下变频混频器，带有LO缓冲器

完全集成的SiGe无源混频器，具有业内最佳的IP3、2LO-2RF和LO ±2IF性能指标

数据手册 (Rev. 0)

产品选型表

产品模型: 2

Viewing:

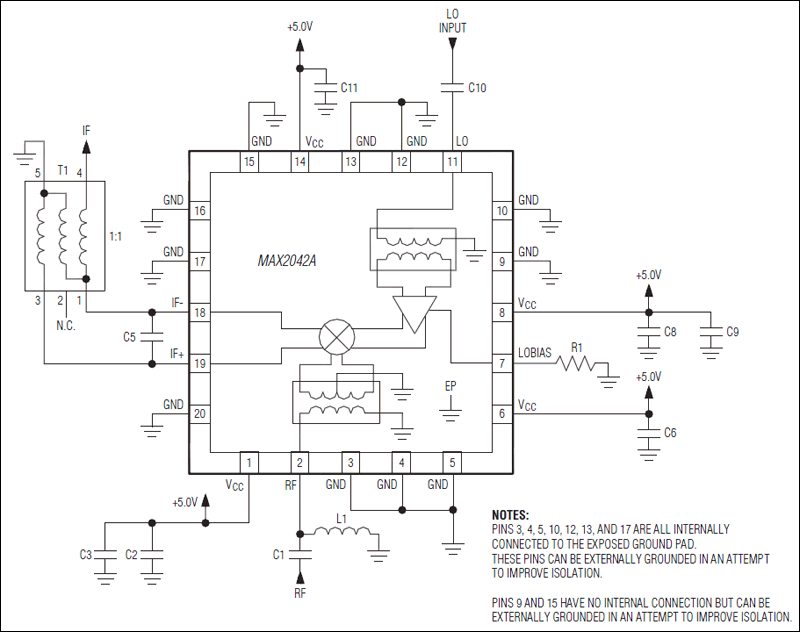

产品详情

覆盖较宽的频带
- 1600MHz至3900MHz RF频率范围
- 1300MHz至4000MHz LO频率范围
- 50MHz至500MHz IF频率范围
7.2dB转换损耗
7.25dB噪声系数
高线性度
- +33dBm输入IP3
- +21.7dBm输入1dB压缩点
- P_RF = -10dBm时，具有72dBc (典型值)的2LO - 2RF杂散抑制
简单的PCB布局
- 集成LO缓冲器
- 内部LO和RF非平衡变压器支持单端输入
-6dBm至+3dBm低LO驱动
引脚兼容于MAX2042 2000MHz至3000MHz混频器
引脚相似于MAX2029/MAX2031/MAX2033 650MHz至1550MHz混频器、MAX2039/MAX2041 1700MHz至3000MHz混频器以及MAX2044 2300MHz至4000MHz混频器
采用+5.0V或+3.3V单电源供电
外部电流设置电阻允许选择混频器的低功耗/低性能工作模式

参考资料

数据手册 2

MAX2042A: SiGe, High-Linearity, 1600MHz to 3900MHz Upconversion/Downconversion Mixer with LO Buffer Data Sheet (Rev.0) 07/19/2011

MAX2042A: SiGe、高线性度、1600MHz至3900MHz上变频/下变频混频器，带有LO缓冲器 Data Sheet (Rev.0) 02/29/2012

可靠性数据 1

MAX2042A Reliability Data 01/12/2023

技术文章 1

RF和混合信号PCB的一般布局指南 12/14/2015

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
MAX2042AETP+	20-LFCSP-5X5X0.75	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX2042AETP+T	20-LFCSP-5X5X0.75	Material Declaration Reliablity Data	Ultra Librarian SamacSys

这是最新版本的数据手册

硬件生态系统

部分模型	产品周期	描述
I/Q下变频器/接收器 4
MAX2029	量产	高线性度、815MHz至1000MHz上变频/下变频混频器，带有LO缓冲/开关
MAX2031	量产	高线性度、650MHz至1000MHz上变频/下变频混频器，带有LO缓冲器/开关
MAX2041	量产	高线性度、1700MHz至3000MHz上变频/下变频混频器，带有LO缓冲器/开关
MAX2044	最后购买期限	SiGe、高线性度、2300MHz至4000MHz上变频/下变频混频器，带有LO缓冲器

产品 3
MAX2039	过期	高线性度、1700MHz至2200MHz上变频/下变频混频器，带有LO缓冲器/开关
MAX2042		SiGe、高线性度、2000MHz至3000MHz上/下变频混频器，带有LO缓冲器
MAX2043		1700MHz至3000MHz、高线性度、低LO泄漏、基站Rx/Tx混频器
