MAX2042
SiGe、高线性度、2000MHz至3000MHz上/下变频混频器，带有LO缓冲器
业内性能最高、完全集成的SiGe无源混频器，提供优异的IP3、2RF - 2LO和LO ±2IF指标
概述
- 2000MHz至3000MHz RF频率范围
- 1800MHz至2800MHz LO频率范围
- 50MHz至500MHz IF频率范围
- 7.2dB转换损耗
- 7.3dB噪声系数
- +36dBm (典型值) IIP3
- +23.4dBm (典型值)输入1dB压缩点
- PRF = -10dBm时，具有70dBc (典型值)的2RF - 2LO杂散抑制
- 集成LO缓冲器
- 内部RF和LO非平衡变压器支持单端输入
- -3dBm至+3dBm的低LO驱动
- 引脚兼容于MAX2042A 2000MHz至3900MHz高端LO注入混频器
- 引脚相似于MAX2029/MAX2031 650MHz至1000MHz混频器、MAX2039/MAX2041 1700MHz至3000MHz混频器以及MAX2044/MAX2044A 3000MHz至4000MHz混频器
- 采用+5.0V或+3.3V单电源供电
- 外部电流设置电阻允许折中选择混频器的低功耗/低性能工作模式
MAX2042单路、高线性度上/下变频混频器可为2000MHz至3000MHz的WCS、LTE、WiMAX™以及MMDS无线基础设施应用提供+36dBm IIP3、7.3dB噪声系数和7.2dB转换损耗。该混频器具有1800MHz至2800MHz较宽的LO频率范围，理想用于低端LO注入接收器和发送器结构。MAX2042A支持高端LO注入，与MAX2042引脚和功能兼容。

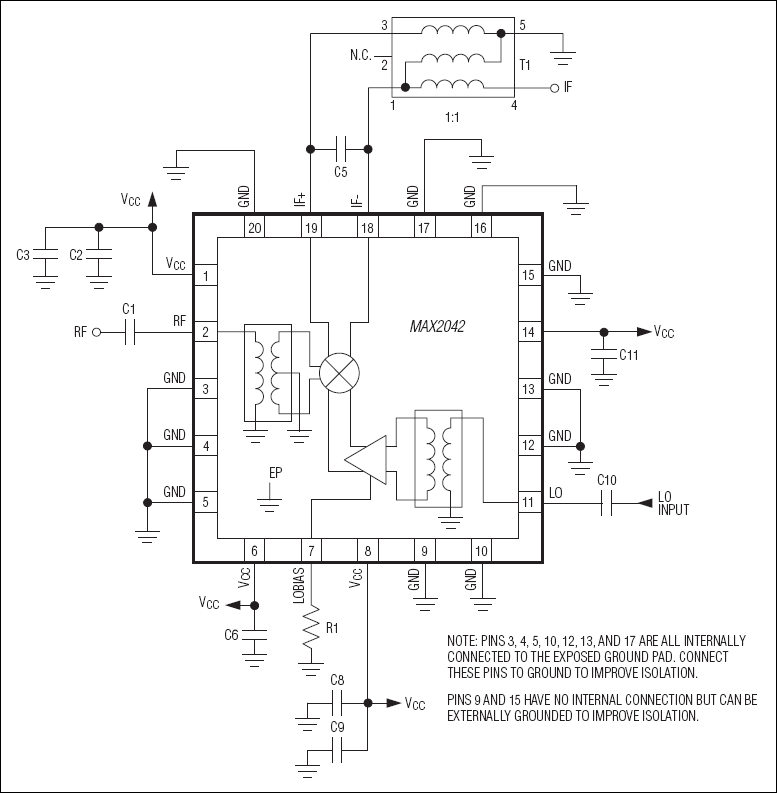

除具有优异的线性度和噪声性能外，MAX2042还具有非常高的元件集成度。该器件包括一个双平衡无源混频器核、一个LO缓冲器以及支持单端RF和LO输入的片内非平衡变压器。MAX2042需要一个标称0dBm的LO驱动，电源电流在VCC = +5.0V时的典型值为138mA、在VCC = +3.3V时为120mA。
MAX2042与MAX2042A 2000MHz至3900MHz混频器引脚兼容，并与MAX2029/MAX2031 650MHz至1000MHz混频器、MAX2039/MAX2041 1700MHz至3000MHz混频器以及MAX2044/MAX2044A 3000MHz至4000MHz混频器引脚相似。这使得该系列上/下变频混频器非常适合多个频段采用相同PCB布局的应用。
MAX2042采用紧凑的20引脚、薄型QFN (5mm x 5mm)封装，带有裸焊盘。在-40°C至+85°C扩展级温度范围内，可保证电气性能。
应用
- 2.3GHz WCS基站
- 2.5GHz WiMAX和LTE基站
- 2.7GHz MMDS基站
- 固定宽带无线接入
- 军用系统
- 个人移动无线装置
- 无线本地环路
