MAX19999

双通道、SiGe、高线性度、高增益、3000MHz至4000MHz下变频混频器，带有LO缓冲器/开关

噪声最低、线性度最高的3000MHz至4000MHz、双通道SiGe混频器，用于WiMAX及LTE基站，具有优异的IIP3、NF和2RF-2LO指标

数据手册 (Rev. 0)
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 3000MHz至4000MHz RF频率范围
  • 2650MHz至3700MHz LO频率范围
  • 50MHz至500MHz IF频率范围
  • 8.3dB转换增益
  • +24dBm输入IP3
  • 10.5dB噪声系数
  • +11.4dBm输入1dB压缩点
  • PRF = -10dBm时，具有74dBc (典型值)的2 x 2杂散抑制
  • 双通道理想用于分集接收机应用
  • 集成LO缓冲器
  • 内部LO和RF非平衡变压器支持单端输入
  • -3dBm至+3dBm的低LO驱动
  • 引脚兼容于MAX19997A 1800MHz至2900MHz混频器
  • 引脚相似于MAX9995/MAX9995A和MAX19995/MAX19995A 1700MHz至2200MHz混频器以及MAX9985/MAX9985A和MAX19985/MAX19985A 700MHz至1000MHz混频器
  • 39dB通道间隔离
  • 采用+5.0V或+3.3V单电源供电
  • 外部电流设置电阻允许折中选择混频器的低功耗/低性能工作模式

MAX19999双通道下变频混频器可为3000MHz至4000MHz的WiMAX™和LTE分集接收器应用提供8.3dB转换增益、+24dBm输入IP3、+11.4dBm输入1dB压缩点和10.5dB噪声系数。该混频器专门针对2650MHz至3700MHz LO频率范围进行优化，理想用于低端LO注入架构。

除具有优异的线性度和噪声性能外，MAX19999还具有非常高的元件集成度。该器件包括两个双平衡无源混频器核、两个LO缓冲器和一对差分IF输出放大器。片内集成的非平衡变压器使器件能够接收单端RF和LO输入。

MAX19999需要一个标称0dBm的LO驱动，电源电流在VCC = +5.0V时的典型值为388mA、在VCC = +3.3V时的典型值为279mA。

MAX19999与MAX19997A 1800MHz至2900MHz混频器引脚兼容，并与MAX19985/MAX19985A和MAX19995/MAX19995A系列700MHz至2200MHz混频器引脚相似。这使得该系列下变频混频器非常适合多个频段采用相同PCB布局的应用。

MAX19999采用紧凑的6mm x 6mm、36引脚、薄型QFN封装，带有裸焊盘。在TC = -40°C至+85°C的扩展级温度范围内，可保证电气性能。

应用

  • 3.5GHz WiMAX和LTE基站
  • 固定宽带无线接入
  • 微波链路
  • 军用系统
  • 个人移动无线装置
  • 无线本地环路
MAX19999
双通道、SiGe、高线性度、高增益、3000MHz至4000MHz下变频混频器，带有LO缓冲器/开关

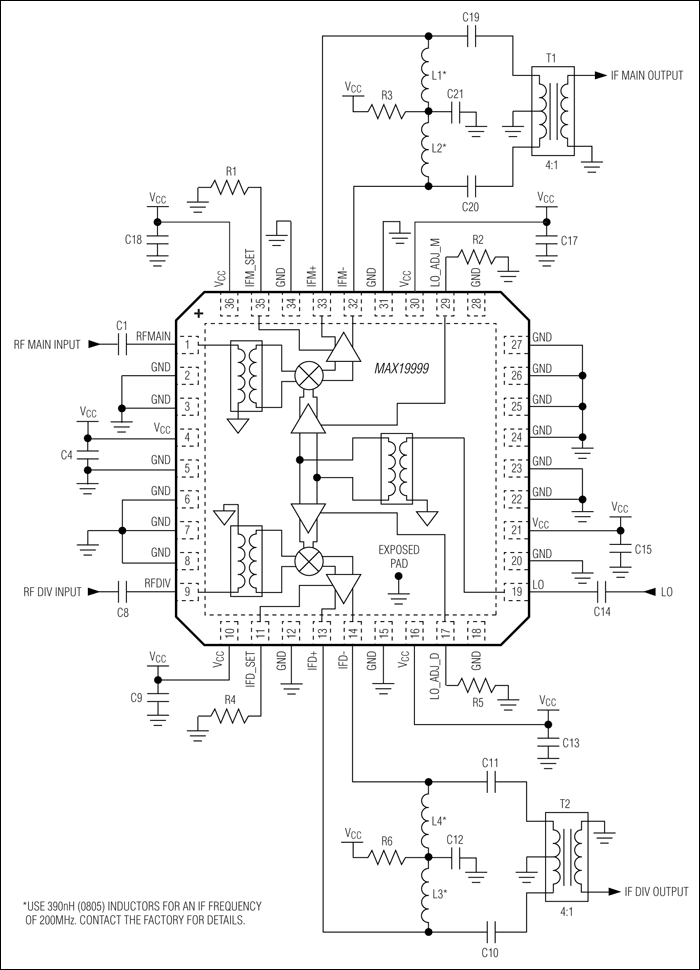

MAX19999：典型应用电路
