MAX9986A

量产

SiGe、高线性度、815MHz至1000MHz下变频混频器，带有LO缓冲器/开关

完全集成的下变频器，提供8.2dB增益、25dBm IIP3、10dB NF和69dBc的2LO - 2RF抑制，可替代一路混频器、2个放大器、2路非平衡变压器、一路LO开关和十几个分立元件!

数据手册 (Rev. 0)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 815MHz至1000MHz RF频率范围
  • 960MHz至1180MHz LO频率范围(MAX9986A/MAX9986)
  • 570MHz至850MHz LO频率范围(MAX9984)
  • 50MHz至250MHz IF频率范围
  • 8.2dB转换增益
  • +25dBm输入IIP3
  • +14.8dBm输入1dB压缩点
  • 10dB噪声指数
  • PRF = -10dBm时，具有 69dBc 2LO-2RF杂散抑制
  • 内置LO缓冲
  • 内置RF和LO单端输入非平衡变压器
  • -3dBm至+3dBm的LO驱动
  • 内置SPDT LO开关，LO1至LO2隔离度49dB ，开关时间50ns
  • 引脚兼容于MAX9994/MAX9996 1700MHz至3000MHz混频器
  • 与MAX9993功能兼容
  • 外部电流设置电阻为混频器提供低功耗/降低性能工作模式选择
  • 提供无铅封装

    • MAX9986A高线性度下变频混频器具有8.2dB增益、+25dBm IIP3和10dB NF，适用于815MHz至1000MHz基站接收机。在960MHz至1180MHz LO频率范围内，这款特殊的混频器非常适合高边LO注入接收架构。MAX9984支持低边LO注入，并与MAX9986A引脚和功能兼容。

    除具有优异的线性特性和噪声指标外，MAX9986A还具有极高的集成度。该器件包括一个双平衡无源混频器核、IF放大器、双输入LO选择开关以及LO缓冲器。片内非平衡变压器使器件能够接收单端RF和LO输入。MAX9986A需要一个额定0dBm的LO驱动，并确保其电源电流应低于250mA。

    MAX9986A是MAX9986的派生型号，提高了大信号保护能力。MAX9984/MAX9986/MAX9986A与MAX9994/MAX9996 1700MHz至3000MHz混频器引脚兼容，因此，该系列下变频混频器非常适合相同PCB布局提供双频工作的应用。MAX9986A还与MAX9993功能兼容。

    MAX9986A提供紧凑的20引脚、薄型裸焊盘QFN封装(5mm x 5mm)。在-40°C至+85°C扩展级温度范围内可确保其电气性能。

    应用

    • 850MHz WCDMA基站
    • cdmaOne™与cdma2000®基站
    • 数字与扩频通信系统
    • 固定宽带无线接入
    • GSM 850/GSM 900 2G和2.5G EDGE基站
    • iDEN®基站
    • 微波链路
    • 军用系统
    • 预校正接收器
    • 个人移动无线装置
    • 无线本地环路
    MAX9986A
    SiGe、高线性度、815MHz至1000MHz下变频混频器，带有LO缓冲器/开关

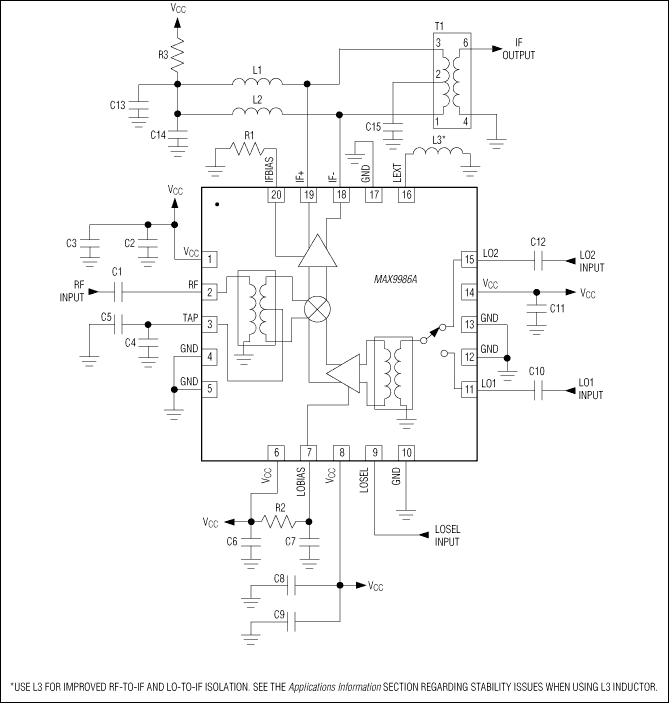

    MAX9986A：典型应用电路
