MAX17504

4.5V–60V、3.5A、高效率、同步降压DC-DC转换器,带内部补偿

更多 showmore-icon

业内仅有的60V、3.5A同步降压转换器,带内部FET

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 4
特性
  • 减少外围器件,降低总体成本
    • 无需肖特基同步电路,提高效率、降低成本
    • 内部补偿,在任意输出电压下均可稳定工作
    • 全陶瓷电容设计:超小尺寸布局,外部元件只有8个
  • 减少DC-DC稳压器物料清单
    • 4.5V至60V宽输入电压范围
    • 0.9V至90% VIN输出电压
    • 整个温度范围内提供高达3.5A电流
    • 200kHz至2.2MHz可调节频率,附带外部同步
    • 采用20引脚、5mm x 5mm、TQFN封装
  • 降低功耗
    • 峰值效率高于90%;
    • PFM和DCM模式,轻载时保持高效率
    • 关断电流仅为2.8µA (典型值)
  • 工作可靠
    • 打嗝模式限流和自动重启
    • 内置输出电压监测(开漏/RESET引脚)
    • 电阻可编程EN/UVLO门限
    • 可调软启动和预偏置上电电压
    • -40°C至+125°C工作温度范围
更多细节
show more Icon

MAX17504是一款高效率、高电压、同步整流降压型转换器;内置双MOSFET,可工作在4.5V至60V的输入电压范围。它可提供高达3.5A的电流以及0.9V至90% VIN输出电压。全输出电压范围的内置补偿,无需外部元件。反馈(FB)调节精度在-40°C至+125°C温度范围内为±1.1%。器件采用紧凑的(5mm x 5mm) TQFN无铅(Pb)封装,带裸焊盘。提供仿真模型。

器件采用峰值电流模式架构,带有MODE功能,可采用脉宽调制(PWM)、脉冲频率调制(PFM)或非连续模式(DCM)等控制模式。PWM工作模式在任何负载条件下都保持固定频率工作,这在对开关频率敏感的应用中非常有用。PFM工作模式没有负向电感电流以及轻载条件下额外的跳脉冲,以提高效率。DCM工作模式不采用跳脉冲,而是在轻载条件下仅禁止负向电感电流,采用固定工作频率能工作比PFM模式的轻载更低负载条件下。DCM工作模式的效率介于PWM和PFM模式之间。内置低导通电阻的MOSFET确保满载时的高效率,同时也简化了PCB的布线。

可编程软启动功能可使用户降低输入浪涌电流。器件有一个输出使能/欠压锁定引脚(EN/UVLO),允许用户在输入电压达到相应要求时开启。输出电压成功达到稳压范围时,经过一定延时,开漏的RESET引脚给系统输出一个电源就绪指示信号。

应用

  • 基站电源
  • 配电稳压器
  • 通用负载点电源
  • 高压单板系统
  • 工业电源
  • 壁式变压器稳压
产品模型 4

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX17504ATP+
  • HTML
  • HTML
MAX17504ATP+T
  • HTML
  • HTML
MAX17504SATP+
  • HTML
  • HTML
MAX17504SATP+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

3月 11, 2019

- 1716

WAFER FAB

MAX17504ATP+

量产

MAX17504ATP+T

量产

MAX17504SATP+

量产

3月 12, 2018

- 1745

ASSEMBLY

MAX17504ATP+

量产

MAX17504ATP+T

量产

MAX17504SATP+

量产

6月 20, 2016

- 1612

ASSEMBLY

MAX17504ATP+

量产

MAX17504ATP+T

量产

4月 20, 2015

- 1483B_AMENDED

WAFER FAB

MAX17504ATP+

量产

MAX17504ATP+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

3月 11, 2019

- 1716

arrow down

WAFER FAB

MAX17504ATP+

量产

MAX17504ATP+T

量产

MAX17504SATP+

量产

3月 12, 2018

- 1745

arrow down

ASSEMBLY

MAX17504ATP+

量产

MAX17504ATP+T

量产

MAX17504SATP+

量产

6月 20, 2016

- 1612

arrow down

ASSEMBLY

MAX17504ATP+

量产

MAX17504ATP+T

量产

4月 20, 2015

- 1483B_AMENDED

arrow down

WAFER FAB

MAX17504ATP+

量产

MAX17504ATP+T

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 3

MAX17504EVKITA

用于3.3V输出电压应用的MAX17504评估套件

zoom

MAX17504EVKITA

用于3.3V输出电压应用的MAX17504评估套件

用于3.3V输出电压应用的MAX17504评估套件

特性和优点

  • 采用5V至60V输入电源供电
  • 3.3V输出电压
  • 高达3.5A输出电流
  • 开关频率:450kHz
  • 使能/UVLO输入,可通过电阻编程UVLO阈值
  • 可调软启动时间
  • 通过MODE引脚在PWM、PFM或DCM模式之间进行选择
  • 开漏低电平有效RESET输出
  • 外部频率同步
  • 过流和过温保护
  • 经过验证的PCB布局
  • 装配完成且经过测试

产品详情

MAX17504 3.3V输出评估套件(EV套件)设计可靠,用于评估MAX17504高压、高效、同步降压型DC-DC转换器。该评估套件在负载电流高达3.5A时预设为3.3V输出,并具有450kHz开关频率以实现理想的效率和元件尺寸。该评估套件具有可调输入欠压闭锁、可调软启动、开漏低电平有效RESET信号和外部频率同步功能。



应用

  • 基站电源
  • 配电稳压器
  • 通用负载点电源
  • 高压单板系统
  • 工业电源
  • 壁式变压器稳压

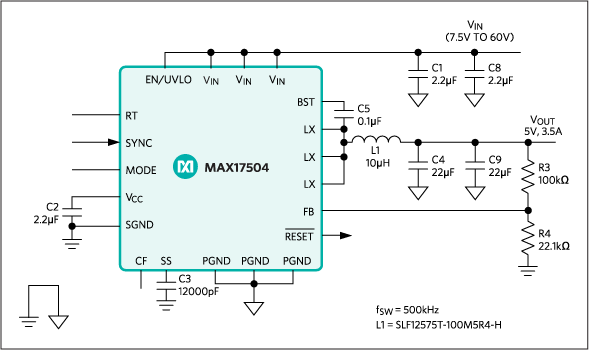

MAX17504EVKITB

用于5V输出电压应用的MAX17504评估套件

zoom

MAX17504EVKITB

用于5V输出电压应用的MAX17504评估套件

用于5V输出电压应用的MAX17504评估套件

特性和优点

  • 采用7.5V至60V输入电源供电
  • 5V输出电压
  • 高达3.5A输出电流
  • 开关频率:500kHz
  • 使能/UVLO输入,可通过电阻编程UVLO阈值
  • 可调软启动时间
  • 通过MODE引脚在PWM、PFM或DCM模式之间进行选择
  • 开漏低电平有效RESET输出
  • 外部频率同步
  • 过流和过温保护
  • 经过验证的PCB布局
  • 装配完成且经过测试

产品详情

MAX17504 5V输出评估套件(EV套件)设计可靠,用于评估MAX17504高压、高效、同步降压型DC-DC转换器。该评估套件在负载电流高达3.5A时预设为5V输出,并具有500kHz开关频率以实现理想的效率和元件尺寸。该评估套件具有可调输入欠压闭锁、可调软启动、开漏低电平有效RESET信号和外部频率同步功能。



应用

  • 基站电源
  • 配电稳压器
  • 通用负载点电源
  • 高压单板系统
  • 工业电源
  • 壁式变压器稳压

MAX17504EVKITBE

用于5V输出电压应用的MAX17504评估套件,符合CISPR-22标准

zoom

MAX17504EVKITBE

用于5V输出电压应用的MAX17504评估套件,符合CISPR-22标准

用于5V输出电压应用的MAX17504评估套件,符合CISPR-22标准

特性和优点

  • 采用7.5V至60V输入电源供电
  • 可编程的5V输出电压、3.5A负载电流
  • 开关频率:500kHz
  • 使能/UVLO输入,可通过电阻编程UVLO阈值
  • 可调软启动时间
  • 通过MODE引脚在PWM、PFM或DCM模式之间进行选择
  • 开漏低电平有效RESET输出
  • 外部时钟同步
  • 过流和过温保护
  • 经过验证的PCB布局
  • 装配完成且经过测试
  • 符合CISPR22 (EN55022) B类传导和电磁辐射骚扰相关要求
  • <

    产品详情

    MAX17504EVKITBE#评估套件(EV套件)设计可靠,用于评估MAX17504高压、高效、同步降压型DC-DC转换器。该评估套件在负载电流高达3.5A时预设为5V输出,并具有500kHz开关频率以实现理想的效率和元件尺寸。该评估套件具有可调输入欠压闭锁、可调软启动、开漏低电平有效RESET信号和外部时钟同步功能。该评估套件还提供了一个针对传导、辐射EMI和热性能进行了优化的典型布局示例。有关该IC优势和特性的更多详细信息,请参考MAX17504数据手册。



    应用

    • 基站电源
    • 配电稳压器
    • 通用负载点电源
    • 高压单板系统
    • 工业电源
    • 壁式变压器稳压
    工具和仿真

    工具及仿真模型 3

    参考电路

    参考电路 4

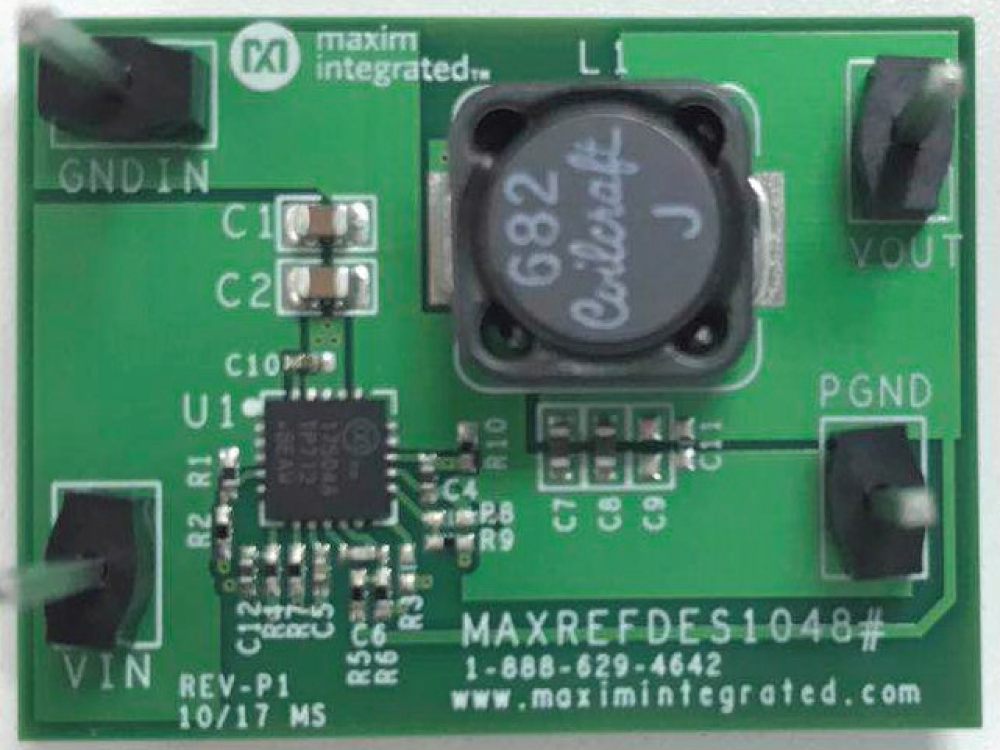

    MAXREFDES1048

    Two-Layer Board, 3.3V/3A, Wide-Input, Synchronous, Step-Down DC-DC Converter Using the MAX17504

    zoomopens a dialog

    MAXREFDES1048

    Two-Layer Board, 3.3V/3A, Wide-Input, Synchronous, Step-Down DC-DC Converter Using the MAX17504

    Two-Layer Board, 3.3V/3A, Wide-Input, Synchronous, Step-Down DC-DC Converter Using the MAX17504

    特性和优点

    • Eliminates External Components and Reduces Total Cost
    • Reduces Number of DC-DC Regulators to Stock
    • Reduces Power Dissipation
    • Operates Reliably
    查看参考设计详情 external link

    使用部分 1

    设计和集成工具

    pdf icon

    ZIP

    2.28 M

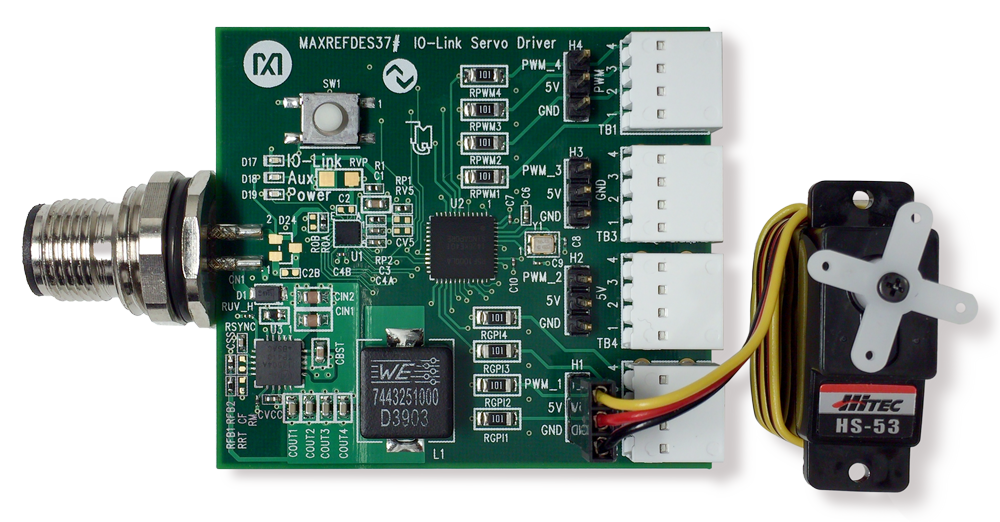

    maxrefdes37fig00

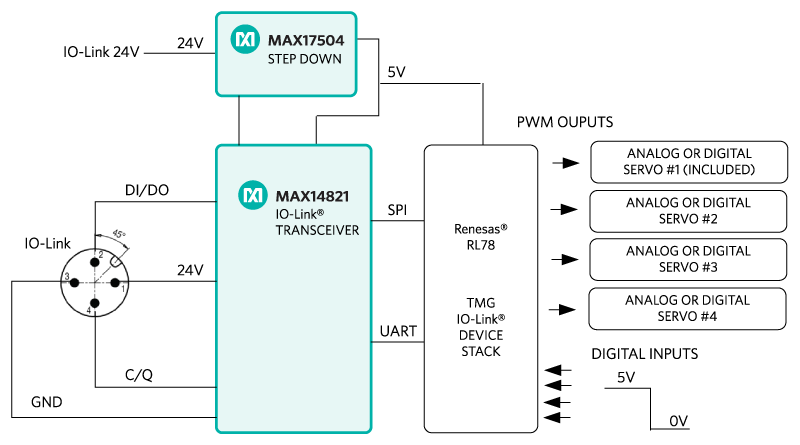

    IO-Link Quad Servo Driver

    maxrefdes1050 image 1

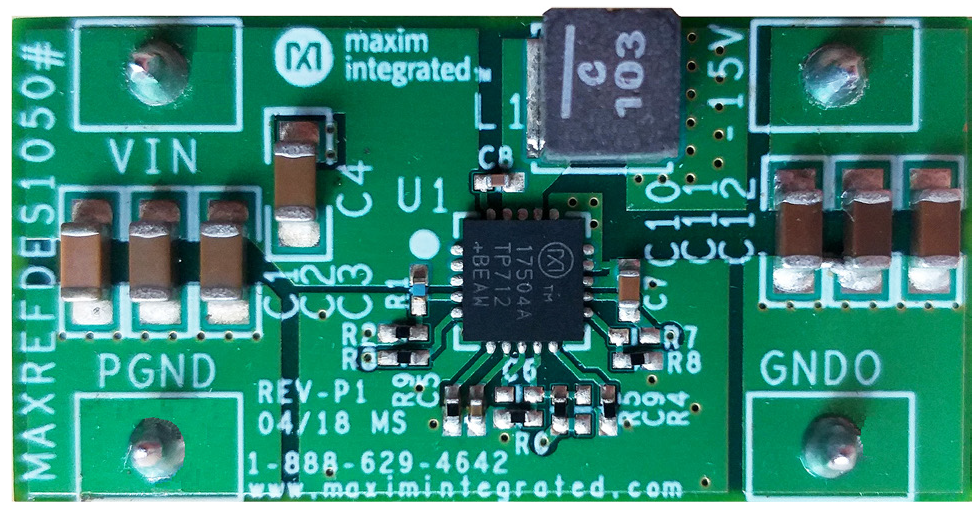

    使用降压控制器MAX17504的15V/1.5A降压-升压DC-DC转换器

    maxrefdes1049 image 1

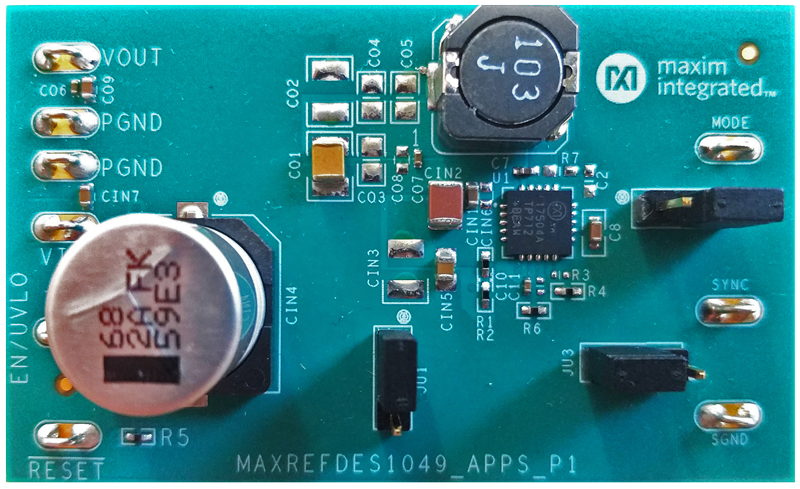

    使用MAX17504的低EMI、5V/3.5A、同步降压DC-DC转换器
