MAX15038

4A、2MHz、降压型调节器,内置开关

更多 showmore-icon

尺寸最小、效率最高、4A降压调节器,开关频率高达2MHz

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 2
特性
  • 内置31mΩ RDS(ON)的高边MOSFET和24mΩ RDS(ON)的低边MOSFET
  • 整个温度范围内能够保证4A的连续输出电流
  • 在整个负载、输入电压和温度范围内提供±1%的输出精度
  • 工作在2.9V至5.5V VIN电压
  • 输出电压在0.6V至(0.9 x VIN)之间可调
  • 软启动可有效抑制输入浪涌电流
  • 500kHz至2MHz可调开关频率
  • 输出允许使用陶瓷、聚合物以及电解电容
  • 9种预置输出并可调节输出电压
    • 0.6V、0.7V、0.8V、1.0V、1.2V、1.5V、1.8V、2.0V、2.5V和可调
  • 单调启动,安全启动进入预偏置输出状态
  • 可选择强制PWM或轻载下的跳脉冲模式
  • 过流、过热保护
  • 输出具有吸收/源出电流能力,提供逐周期保护
  • 漏极开路电源就绪输出
  • 24引脚、4mm x 4mm薄型QFN无铅封装
更多细节
show more Icon

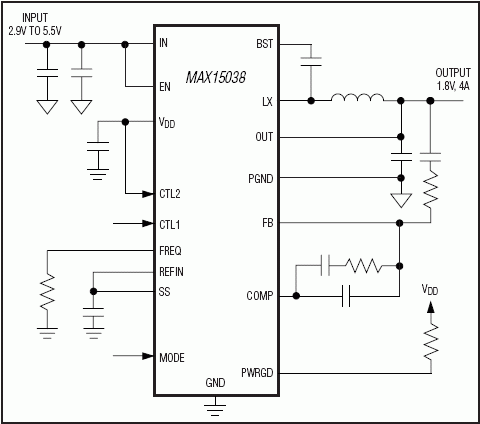

MAX15038是一款高效开关稳压器,输出电压范围为0.6V至VIN的90%,可提供高达4A的负载电流。器件工作电压为2.9V至5.5V,非常适合负载点和后续稳压应用。在整个负载、输入电压和温度变化范围内,器件输出电压总误差低于±1%。

MAX15038采用固定频率PWM工作模式,开关频率可通过外部电阻设置在500kHz至2MHz范围内。MAX15038提供可选择的跳脉冲模式,以提高轻载效率。较高的工作频率允许全陶瓷电容设计,同时也允许采用小尺寸外部元件。

片内低导通电阻的nMOS保证在较重负载下提供高效率,并可保持极低的寄生电感,与分离方案相比大大简化了电路板布局。简单的电路布局和引脚配置确保新设计的一次通过率。

MAX15038内部集成了宽带(28MHz)电压误差放大器。电压模式控制结构和误差放大器允许使用III类补偿方案,使环路带宽可以达到开关频率的20%。较宽的环路带宽能够保证快速瞬态响应,从而减小所需的输出电容,允许全陶瓷电容设计。

MAX15038具有两个三态逻辑输入,用于选择9种不同的输出电压。这些预置输出电压为客户提供±1%的输出电压精度,无需使用昂贵的0.1%精密电阻。另外,可以通过连接在反馈端的两个外部电阻,配合0.6V内部基准电压或REFIN的外部输入基准电压,将输出电压设置在任何用户所需要的数值。MAX15038通过外部电容设置软启动时间,以降低输入浪涌电流。

应用

  • ASIC/CPU/DSP核与I/O供电
  • 基站电源
  • DDR电源
  • POL
  • RAID控制电源
  • 服务器电源
  • 电信与网络电源
产品模型 2

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX15038ETG+
  • HTML
  • HTML
MAX15038ETG+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

3月 9, 2023

- 2276A

WAFER FAB

MAX15038ETG+

量产

MAX15038ETG+T

量产

6月 20, 2016

- 1612

ASSEMBLY

MAX15038ETG+

量产

MAX15038ETG+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

3月 9, 2023

- 2276A

arrow down

WAFER FAB

MAX15038ETG+

量产

MAX15038ETG+T

量产

6月 20, 2016

- 1612

arrow down

ASSEMBLY

MAX15038ETG+

量产

MAX15038ETG+T

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAX15038EVKIT

MAX15038和MAX15039评估板

zoom

MAX15038EVKIT

MAX15038和MAX15039评估板

MAX15038和MAX15039评估板

特性和优点

  • 评估内置31mΩ RDSON高边MOSFET和24mΩ RDSON低边MOSFET的降压转换器
  • 4A输出
  • 在整个负载、输入电压和温度范围内提供±1%的输出精度
  • 工作在2.9V至5.5V输入电源
  • 全陶瓷电容设计
  • 9种输出电压在0.6V至2.5V之间可选
  • 通过外部电阻分压器可在0.6V至(0.9 x VIN)范围内设置输出电压
  • 500kHz至2MHz可调节频率
  • 可编程软启动时间
  • REFIN用于DDR端接和跟踪应用
  • 经过验证的PCB布局
  • 无铅(Pb)并符合RoHS标准的封装
  • 完全安装并经过测试

产品详情

MAX15038评估板(EV kit)演示内置开关的4A、2MHz降压式调节器MAX15038的性能,该器件可用于企业级服务器、电信、数据处理以及网络电源的应用。评估板工作在2.9V至5.5V输入电压范围,预置输出电压为1.8V,可提供高达4A的负载电流。评估板(结合所需的外部元件)能够工作在1MHz的开关频率并可提供高达95%的效率。

MAX15038评估板还可用于评估MAX15039降压调节器。

应用

  • ASIC/CPU/DSP核与I/O供电
  • 基站电源
  • DDR电源
  • POL
  • RAID控制电源
  • 服务器电源
  • 电信与网络电源
工具和仿真

工具及仿真模型 2

参考电路

参考电路 1

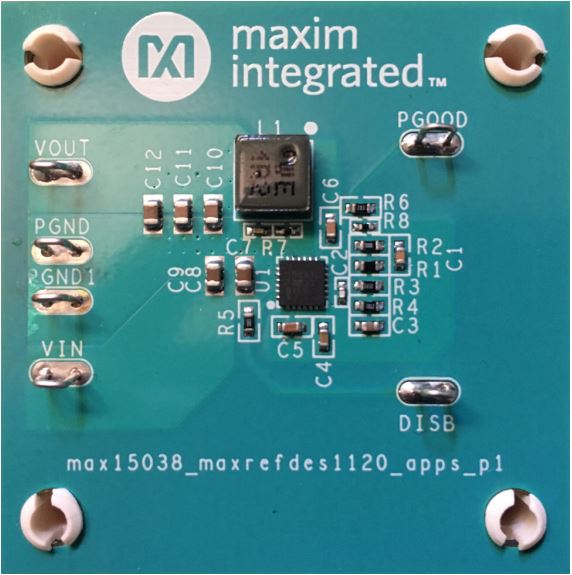

MAXREFDES1120

3.3V/4A Synchronous Step-Down DC-DC Converter Using MAX15038

zoomopens a dialog

MAXREFDES1120

3.3V/4A Synchronous Step-Down DC-DC Converter Using MAX15038

3.3V/4A Synchronous Step-Down DC-DC Converter Using MAX15038
