MAX8505: 3A、1MHz、1%精度、内置开关的降压型调节器,带有电源就绪指示 Data Sheet (Rev. 1)3/7/2011PDF782K
概览
优势和特点
- 节省空间—4.9mm x 6mm占位面积, 1µH电感, 47µF陶瓷输出电容
- 输入电压范围
- 2.6V至5.5V
- 由偏置电源供电时可降至2.25V
- 0.8V至0.85 x VIN,3A输出电流
- 陶瓷电容或聚合体电容
- 在整个负载、输入电源和温度范围内具有±1%的精确输出
- 快速瞬态响应
- 可调的软启动
- 上电过程中的电压调节软启动限制了输出电压跌落
- POK监视输出电压
产品详情

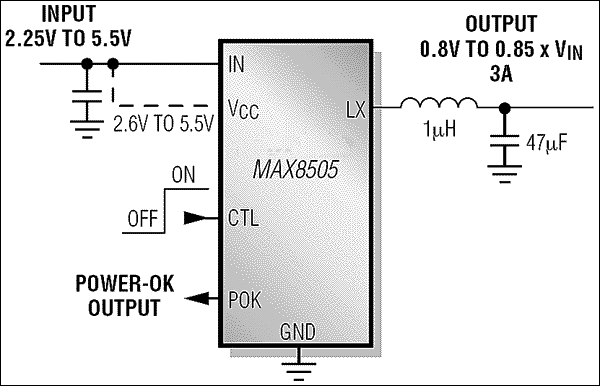

MAX8505降压型调节器工作在2.6V至5.5V输入电压范围内,产生0.8V至0.85 x VIN的可调输出电压,电流可达3A。在外加2.6V至5.5V的偏置电源时,输入电压最低可达2.25V。
MAX8505集成了功率MOSFET,工作于1MHz/500kHz开关频率,以提供紧凑的设计。电流模式脉宽调制(PWM)控制功能简化了采用陶瓷电容或聚合物输出电容的补偿,并提供极好的瞬态响应。
MAX8505在整个负载、输入电源和温度范围内具有1%的精确输出。通过外部电容实现可调的软启动功能。在软启动期间,电压调节回路工作。当有源器件,如微处理器或是ASIC连接到MAX8505的输出,一旦超过其低压门限时将产生一个突变的负载电流,上述控制方式将限制电压的跌落。
MAX8505具有限流保护、短路保护和热过载保护功能,使设计更为可靠。漏极开路电源就绪(POK)监视输出电压。
应用
- µP/ASIC/DSP/FPGA核与I/O电源
- 芯片组供电
- 网络与电信设备
- 服务器、RAID和存储系统
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
