MAX8855

双路、5A、2MHz降压型调节器

更多 showmore-icon

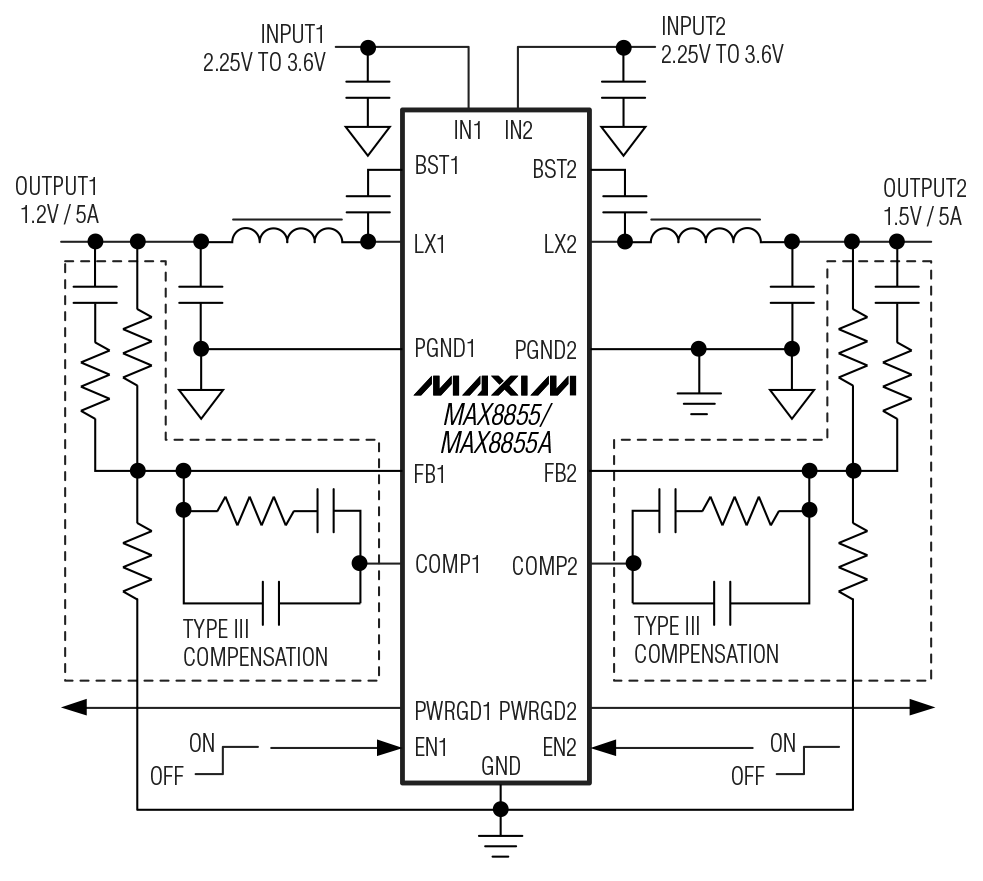

尺寸最小、效率最高的5A调节器,内置开关,采用5mm x 5mm TQFN封装

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 4
特性
  • 内置27mΩ导通电阻的MOSFET
  • 双路、5A、PWM降压型稳压器
  • 完善的过流、短路和过热保护
  • 在整个负载、输入电压和温度范围内,输出精度为±1%
  • 2.35V至3.6V工作电压
  • 一个通道上的REFIN用于跟踪或外部基准
  • 集成自举二极管
  • 0.6V至0.9 x VIN可调输出
  • 软启动降低电源浪涌电流
  • 0.5MHz至2MHz可调开关频率,或FSYNC输入
  • 全陶瓷电容设计
  • 180°错相工作降低输入纹波电流
  • 独立的使能输入和PWRGD输出
  • 提供5mm x 5mm薄型QFN封装
  • DDR应用中吸入/源出电流
更多细节
show more Icon

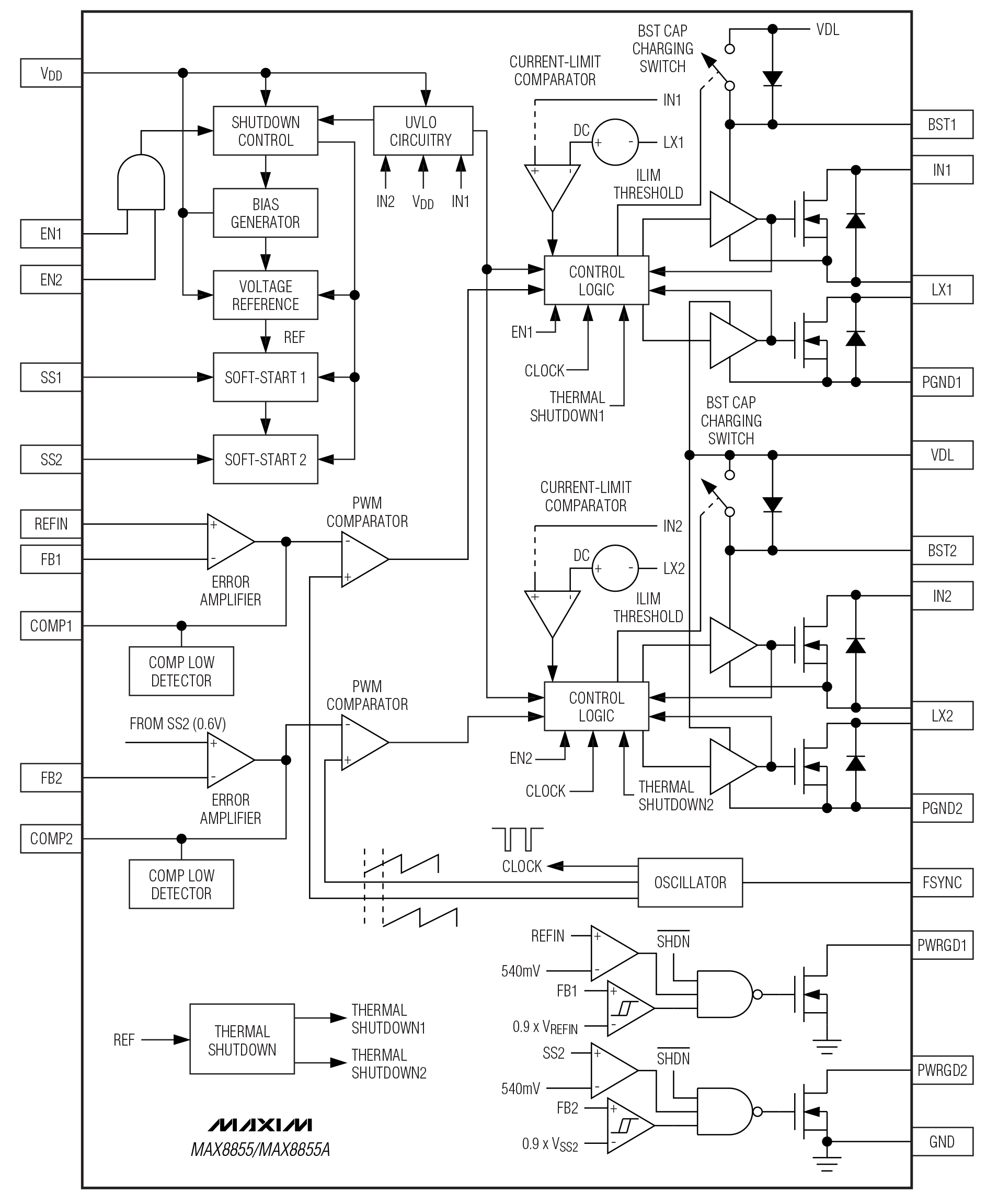

MAX8855是一款高效、双路降压型稳压器,每路输出可提供5A电流。器件工作电压为2.35V至3.6V,输出电压为0.6V至0.9 x VIN,使得其可理想用于板载点负载应用。在整个负载、输入电压和温度变化范围内输出电压总误差低于±1%。

MAX8855采用PWM工作模式,开关频率可通过外部电阻设置为0.5MHz至2MHz范围。该器件还可同步至相同频率范围的外部时钟。两个内部开关型稳压器采用180°错相工作,以降低输入纹波电流,从而降低对输入电容的要求。高工作频率可使外部元件的尺寸最小。高效、内部双nMOS设计可在重载情况下保持电路板的温升较低。电压模式控制结构和高带宽(> 15MHz,典型值)电压误差放大器允许采用III型补偿方案来实现输入电压和负载瞬变情况下的快速响应,还允许使用陶瓷输出电容。

可编程软启动降低了输入浪涌电流。两个使能输入允许独立开启/关闭每路输出,可在系统级设计中提供极大的灵活性。提供基准输入以简化跟踪输出电压的应用。MAX8855提供32引脚薄型QFN (5mm x 5mm)封装,最大高度为0.8mm。

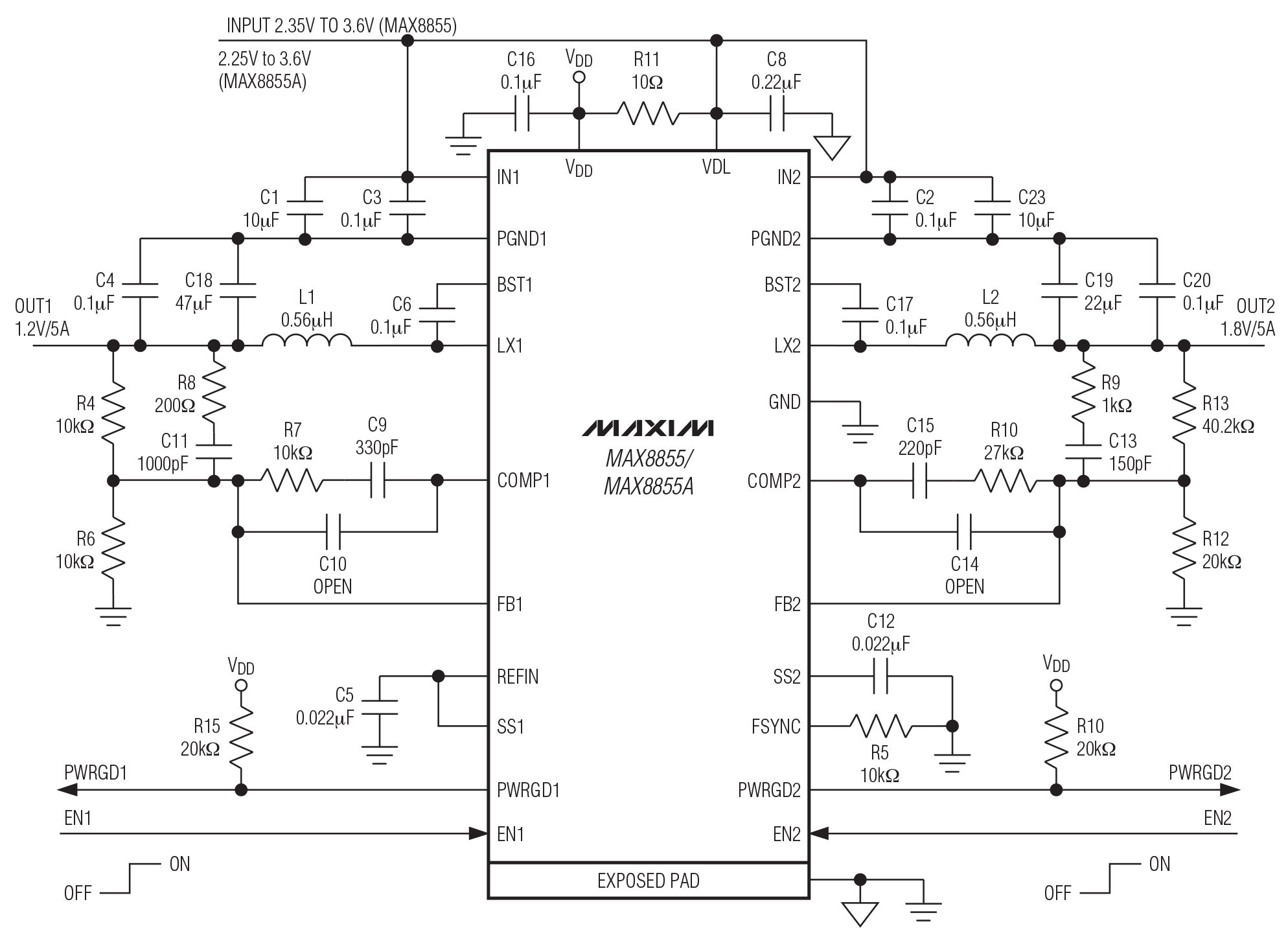

应用

  • ASIC/CPU/DSP电源
  • DDR电源
  • 网络电源
  • 打印机电源
  • 机顶盒电源
产品模型 4

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX8855AETJ+
  • HTML
  • HTML
MAX8855AETJ+T
  • HTML
  • HTML
MAX8855ETJ+
  • HTML
  • HTML
MAX8855ETJ+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

3月 9, 2023

- 2276A

WAFER FAB

MAX8855AETJ+

量产

MAX8855AETJ+T

量产

MAX8855ETJ+

量产

MAX8855ETJ+T

量产

6月 20, 2016

- 1612

ASSEMBLY

MAX8855AETJ+T

量产

MAX8855ETJ+

量产

MAX8855ETJ+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

3月 9, 2023

- 2276A

arrow down

WAFER FAB

MAX8855AETJ+

量产

MAX8855AETJ+T

量产

MAX8855ETJ+

量产

MAX8855ETJ+T

量产

6月 20, 2016

- 1612

arrow down

ASSEMBLY

MAX8855AETJ+T

量产

MAX8855ETJ+

量产

MAX8855ETJ+T

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAX8855EVKIT

MAX8855评估板

zoom

MAX8855EVKIT

MAX8855评估板

MAX8855评估板

特性和优点

  • 2.35V至3.6V输入电源电压范围
  • 1.8V、5A输出(降压调节器1)
  • 1.2V、5A输出(降压调节器2)
  • 180°错相工作降低输入纹波电流
  • 全陶瓷电容设计
  • 高效率
  • 内置27mΩ导通电阻的MOSFET
  • 完善的过流、短路和过热保护
  • 一个通道上的REFIN用于跟踪或外部基准
  • 集成自举二极管
  • 0.5MHz至2MHz可编程开关频率
  • 0.6V至(0.9 x VIN)可调输出
  • 独立的使能输入和PWRGD输出
  • 低成本方案
  • 完全安装并经过测试

产品详情

MAX8855评估板(EV kit)是完全安装并经过测试的电路板,包含评估MAX8855性能所需的全部元件。该器件是一款高效、双路降压型调节器。评估板采用2.35V至3.6V直流电源供电。

评估板能够提供1.8V、5A输出(输出1)和1.2V、5A输出(输出2)。器件的开关频率设置为1MHz,两路输出采用180°错相工作。高效、内部双nMOS设计可在重载情况下保持电路板的温升较低。电压模式控制结构和高带宽(> 15MHz,典型值)电压误差放大器允许采用III型补偿方案来实现输入电压和负载瞬变情况下的快速响应,还允许使用陶瓷输出电容。

可编程软启动降低了输入浪涌电流。两个使能输入允许独立开启/关闭每路输出,为系统级设计提供极大的灵活性。此外还提供基准输入以简化跟踪输出电压的应用。
