MAX8646: 6A、2MHz、降压型调节器,内置开关 Data Sheet (Rev. 2)2/14/2008PDF835K
概览
优势和特点
- 内置23mΩ RDS(ON)的MOSFET
- 6A连续电流输出
- 在整个负载、输入电压和温度范围内提供±1%的输出精度
- 2.35V至3.6V工作电压
- 输出电压在0.6V至(0.9 x VIN)之间可调
- 软启动抑制输入浪涌电流
- 500kHz至2MHz可调开关频率
- 能够使用陶瓷、聚合物以及电解输出电容
- 可选择的VID输出电压
- 0.6V、0.7V、0.8V、1.0V、1.2V、1.5V、1.8V、2.0V和2.5V
- 完整的过流和过热保护
- 安全启动进入预偏置输出状态
- DDR应用中吸入/源出电流
- 24引脚、4mm x 4mm薄型QFN无铅封装

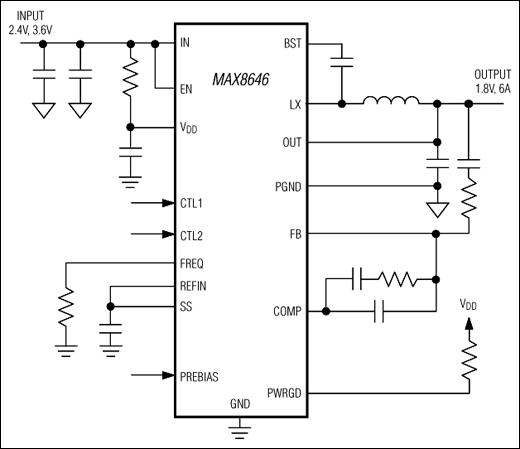

产品详情
MAX8646是一款高效开关稳压器,输出电压范围为0.6V至0.9 x VIN,最大可提供6A的负载电流。器件工作电压为2.35V至3.6V,非常适合负载点和后续稳压应用。在整个负载、输入电压和温度变化范围内,器件输出电压总误差低于±1%。
MAX8646采用固定频率PWM工作模式,开关频率可通过外部电阻设置到500kHz至2MHz范围内。高工作频率允许全陶瓷电容设计,同时也允许采用小尺寸外部元件。
片内低导通电阻的nMOS保证在较重负载下提供高效率,并使电感值最小。相对于分立元件方案,该器件的布局要简单得多。简单的电路布局和引脚配置保证器件在新设计中的一次通过率。
MAX8646内部集成了宽带(> 14MHz)电压误差放大器。电压模式控制结构和误差放大器允许使用III型补偿方案,使环路最大带宽可达到开关频率的20%。较宽的环路带宽能够保证快速瞬态响应,从而减小所需的输出电容值,允许全陶瓷电容设计。
MAX8646具有两个三态逻辑输入,用于选择9种不同的输出电压。这些预设的输出电压为客户提供±1%的输出电压精度,无需使用昂贵的0.1%精密电阻。另外,可以通过连接在反馈端的两个外部电阻,配合0.6V的内部基准电压或者在REFIN输入端施加的外部基准电压,将输出电压设置到任何用户需要的数值。MAX8646通过外部电容编程软启动时间,以减少输入浪涌电流。MAX8646采用24引脚、4mm x 4mm薄型QFN无铅封装。
应用
- ASIC/CPU/DSP核与I/O供电
- 基站电源
- DDR电源
- POL
- RAID控制电源
- 电信与网络电源
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
