LTM8050

58V、2A 降压型 μModule 稳压器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 5
特性
  • 宽输入电压范围: 3.6V 至 58V (60V 绝对最大值)
  • 高达 2A 的输出电流
  • 可通过并联增加输出电流
  • 0.8V 至 24V 输出电压
  • 可调开关频率:100kHz 至 2.4MHz
  • 可配置为一个负输出转换器
  • 电流模式控制
  • 可编程软起动
  • 9mm x 15mm x 4.92mm BGA 封装
更多细节
show more Icon

LTM®8050 是一款 58VIN、2A 降压型 μModule®(微型模块) 转换器。封装中内置了开关控制器、功率开关、电感器以及所有的支持组件。LTM8050 可在一个 3.6V 至 58V 的输入电压范围内运作,支持 0.8V 至 24V 的输出电压范围和一个 100kHz 至 2.4MHz 的开关频率范围 (各由单个电阻器来设定)。仅需采用大容量的输入和输出滤波电容器便可构成完整的设计。

LTM8050 采用 9mm x 15mm x 4.92mm 球栅阵列 (BGA) 封装,适合采用标准的表面贴装设备来进行自动化装配。LTM8050 具有符合 SnPb (BGA) 或 RoHS 标准的引脚涂层。



Applications

  • 汽车电池调节
  • 便携式产品电源
  • 分布式电源调节
  • 工业电源
  • 墙上变压器调节
产品模型 5

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

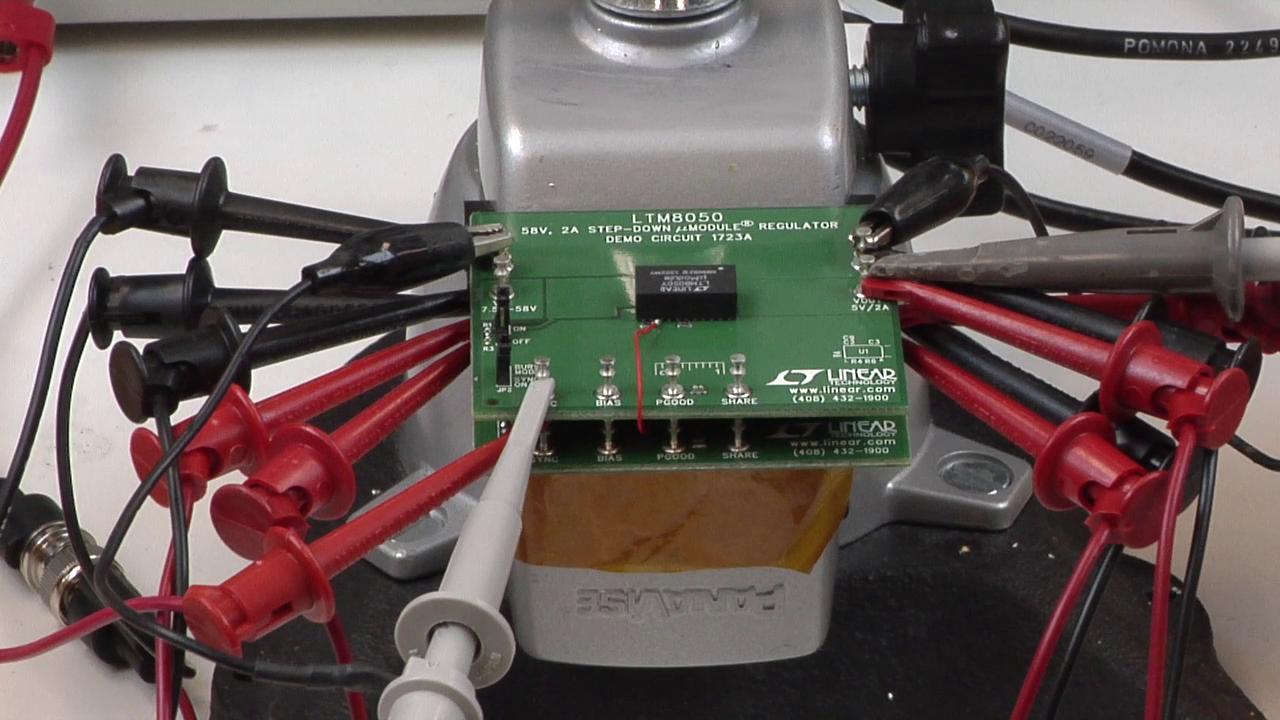

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTM8050EY#PBF
  • HTML
  • HTML
LTM8050IY
  • HTML
  • HTML
LTM8050IY#PBF
  • HTML
  • HTML
LTM8050MPY
  • HTML
  • HTML
LTM8050MPY#PBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

12月 13, 2021

- 21_0268

LTM8025, LTM8033, LTM8050, LTM8061 and LTM8062: Notification of qualification of Substrate, mold compound and Inductor

LTM8050EY#PBF

量产

LTM8050IY

量产

LTM8050IY#PBF

量产

LTM8050MPY

量产

LTM8050MPY#PBF

量产

7月 21, 2021

- 21_0159

Ink Mark to Laser Mark Conversion for µModule

LTM8050EY#PBF

量产

LTM8050IY

量产

LTM8050IY#PBF

量产

LTM8050MPY

量产

LTM8050MPY#PBF

量产

2月 28, 2020

- 20_0123

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

LTM8050EY#PBF

量产

LTM8050IY

量产

LTM8050IY#PBF

量产

LTM8050MPY

量产

LTM8050MPY#PBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

12月 13, 2021

- 21_0268

arrow down

LTM8025, LTM8033, LTM8050, LTM8061 and LTM8062: Notification of qualification of Substrate, mold compound and Inductor

LTM8050EY#PBF

量产

LTM8050IY

量产

LTM8050IY#PBF

量产

LTM8050MPY

量产

LTM8050MPY#PBF

量产

7月 21, 2021

- 21_0159

arrow down

Ink Mark to Laser Mark Conversion for µModule

LTM8050EY#PBF

量产

LTM8050IY

量产

LTM8050IY#PBF

量产

LTM8050MPY

量产

LTM8050MPY#PBF

量产

2月 28, 2020

- 20_0123

arrow down

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

LTM8050EY#PBF

量产

LTM8050IY

量产

LTM8050IY#PBF

量产

LTM8050MPY

量产

LTM8050MPY#PBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

DC1723A

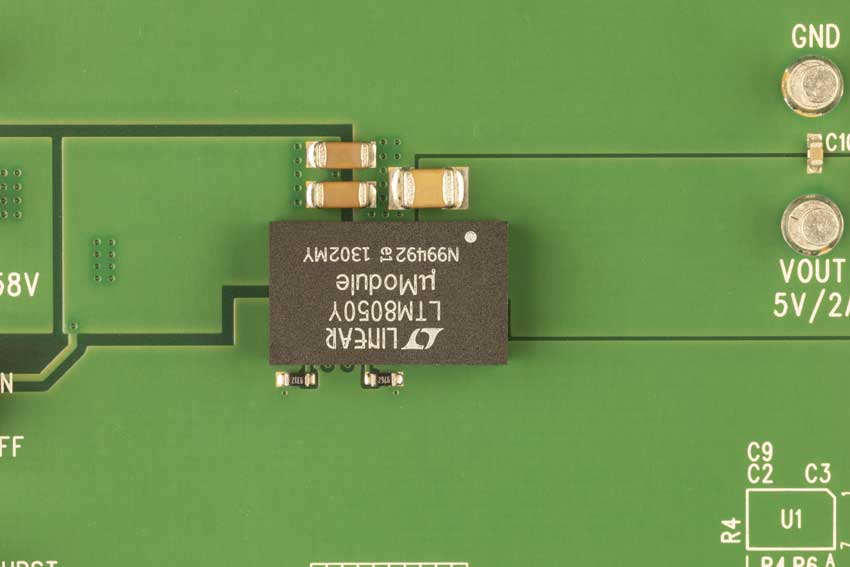

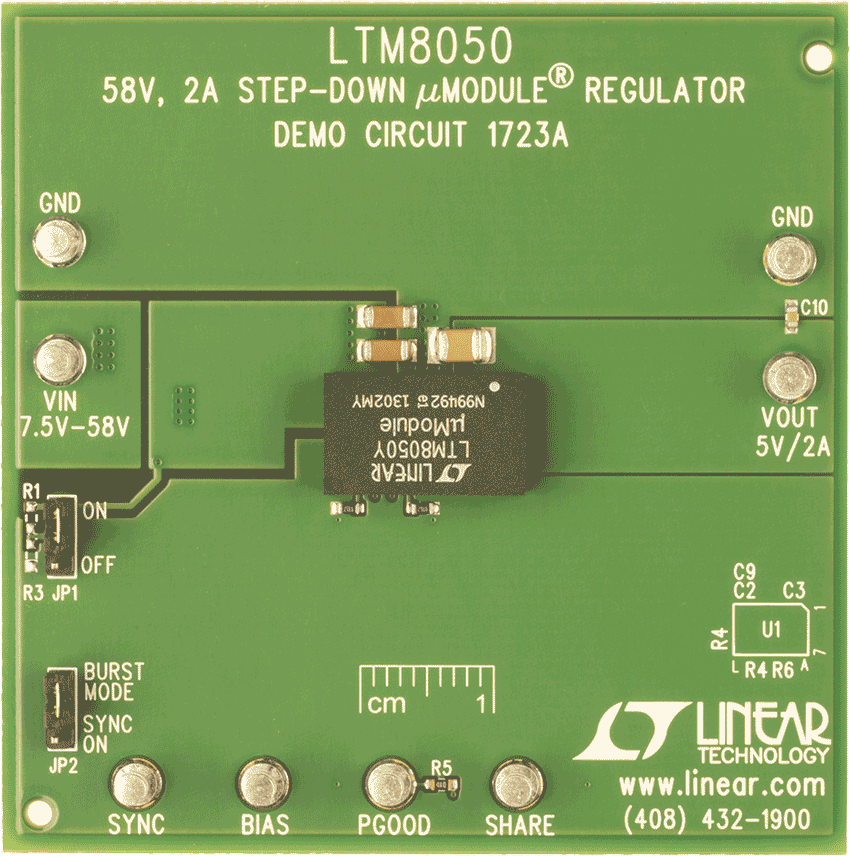

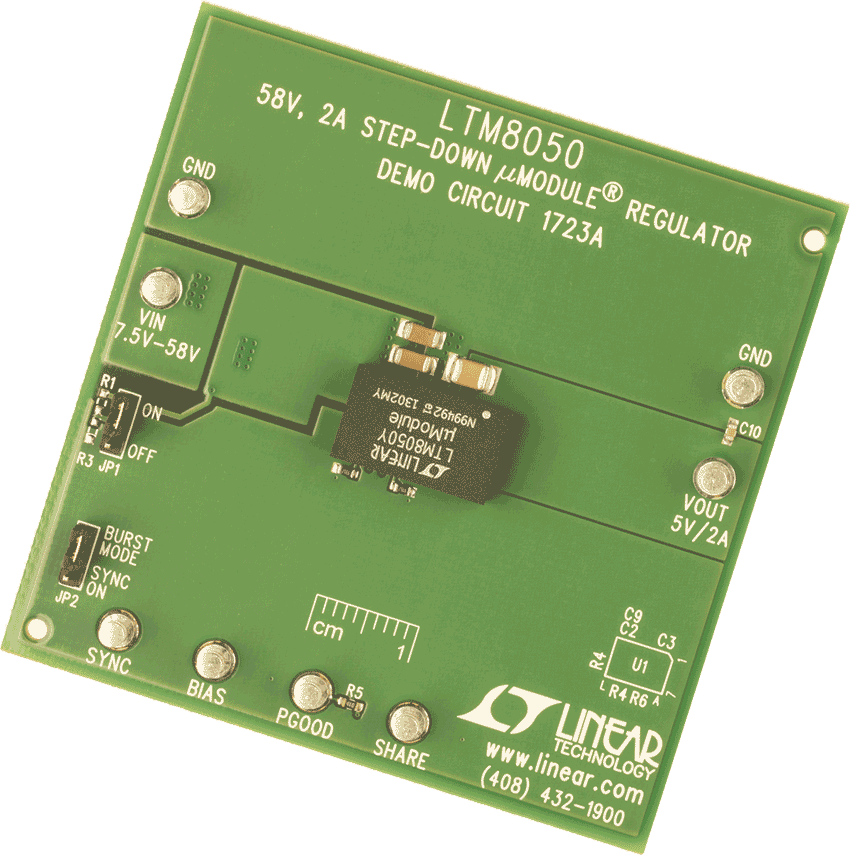

LTM8050EY Demo Board | 7.5V ≤ VIN ≤ 58V, VOUT = 5V @ 2A

zoom

DC1723A

LTM8050EY Demo Board | 7.5V ≤ VIN ≤ 58V, VOUT = 5V @ 2A

LTM8050EY Demo Board | 7.5V ≤ VIN ≤ 58V, VOUT = 5V @ 2A

产品详情

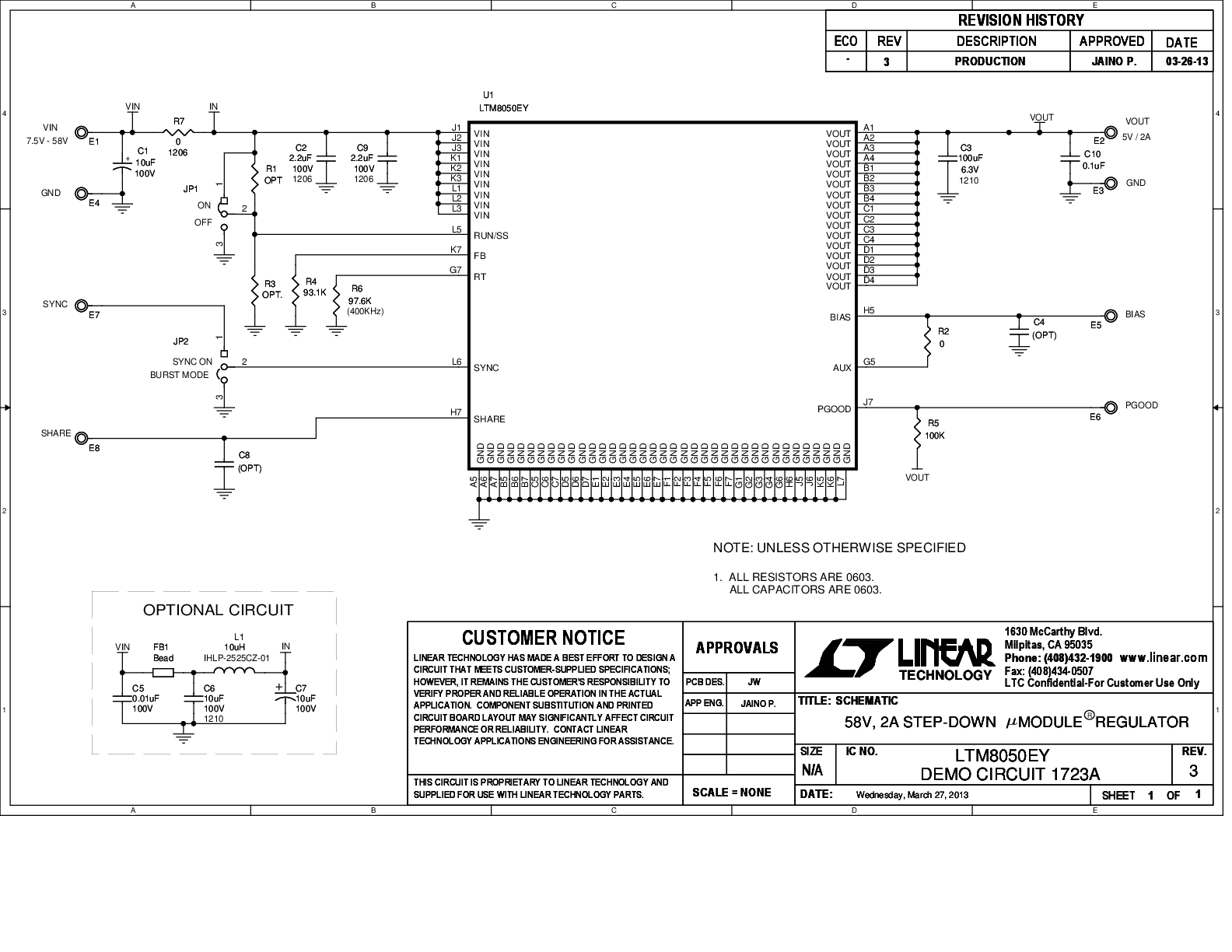

Demo circuit DC1723A features the LTM8050, a μModule® (micromodule) step-down converter that can deliver up to 2A of output current. DC1723A is designed for a 5V, 2A output from a 7.5V to 58V input at 400kHz. The wide input range of the LTM8050 allows a variety of input sources such as automotive batteries and industrial supplies. At light loads, the LTM8050 enters Burst Mode® operation to maintain high efficiency and low output ripple over a broad current range. The user adjustable features of the LTM8050 such as output voltage, switching frequency, soft-start, and power good can be changed on DC1723A simply by modifying or installing the appropriate resistors and/or capacitors.

工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
