LTM8031

超低噪声、符合 EMC 规格的 36V、1A DC/DC μModule 稳压器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 3
特性
  • 完整的降压型开关模式电源
  • 宽输入电压范围:3.6V 至 36V
  • 1A 输出电流
  • 0.8V 至 10V 输出电压
  • 开关频率:200kHz 至 2.4MHz
  • 符合 EN55022 Class B 规格要求且留有余量
  • 电流模式控制
  • 具有金制衬垫涂层并符合 RoHS 标准的无铅型 (e4) 封装
  • 可编程软起动
  • 与 LTM8032 引脚兼容
  • 扁平 (9mm x 15mm x 2.82mm) 的表面贴装型 LGA 封装



更多细节
show more Icon

LTM®8031 是一款电磁兼容 (EMC) 的 36V、1A DC/DC μModule® 降压型转换器,专为满足 EN55022 标准的辐射发射要求而设计。传导发射要求可以通过增设标准的滤波器元件来满足。封装中内置了开关控制器、电源开关、电感器、滤波器以及所有的支持元件。LTM8031 可在 3.6V 至 36V 的输入电压范围内运作,支持 0.8V 至 10V 的输出电压范围和一个 200kHz 至 2.4MHz 的开关频率范围 (均由单个电阻器来设定)。仅需采用大容量的输入和输出滤波电容器便可实现完整的设计。由于采用了扁平 (高度仅 2.82mm) 的封装,因而可以利用 PC 板底部上的未用空间,以实现高密度负载点调节。

LTM8031 采用耐热性能增强型、紧凑 (9mm x 15mm)、扁平 (高度仅 2.82mm) 模压树脂焊盘网格阵列 (LGA) 封装,适合采用标准的表面贴装设备来进行自动化装配。LTM8031 符合 RoHS 标准。




Applications

  • 汽车电池调节
  • 便携式产品电源
  • 分布式电源调节
  • 工业电源
  • 墙上变压器调节



产品模型 3

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTM8031EV#PBF
  • HTML
  • HTML
LTM8031IV#PBF
  • HTML
  • HTML
LTM8031MPV#PBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 21, 2021

- 21_0159

Ink Mark to Laser Mark Conversion for µModule

LTM8031EV#PBF

量产

LTM8031IV#PBF

量产

LTM8031MPV#PBF

量产

2月 28, 2020

- 20_0123

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 21, 2021

- 21_0159

arrow down

Ink Mark to Laser Mark Conversion for µModule

LTM8031EV#PBF

量产

LTM8031IV#PBF

量产

LTM8031MPV#PBF

量产

2月 28, 2020

- 20_0123

arrow down

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

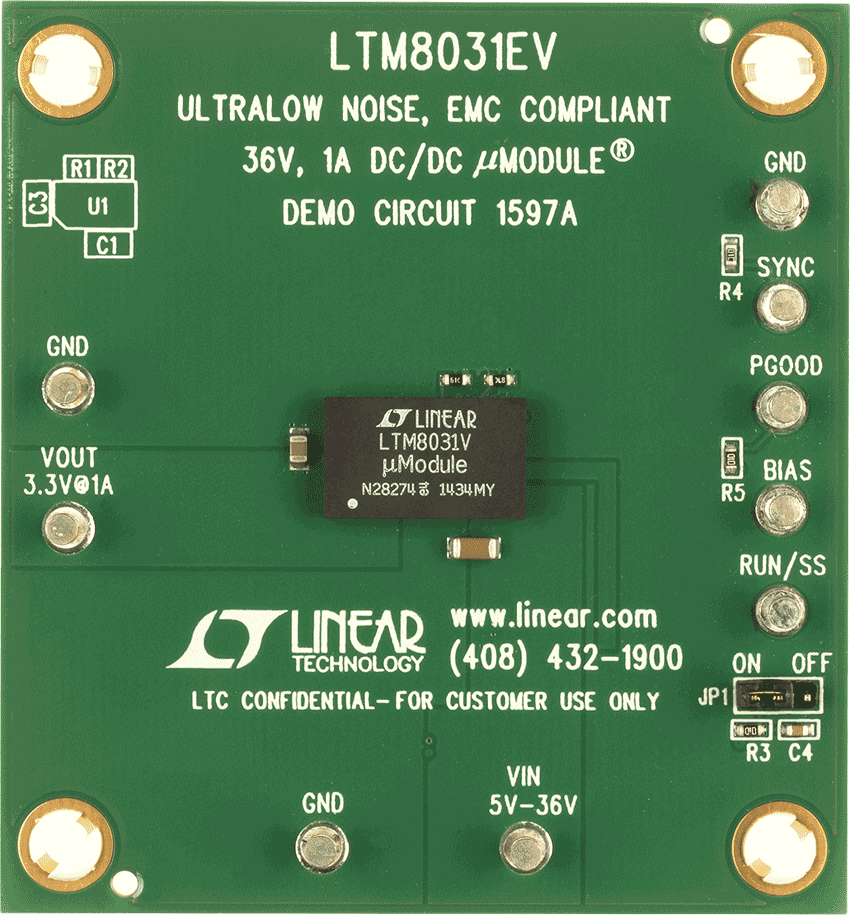

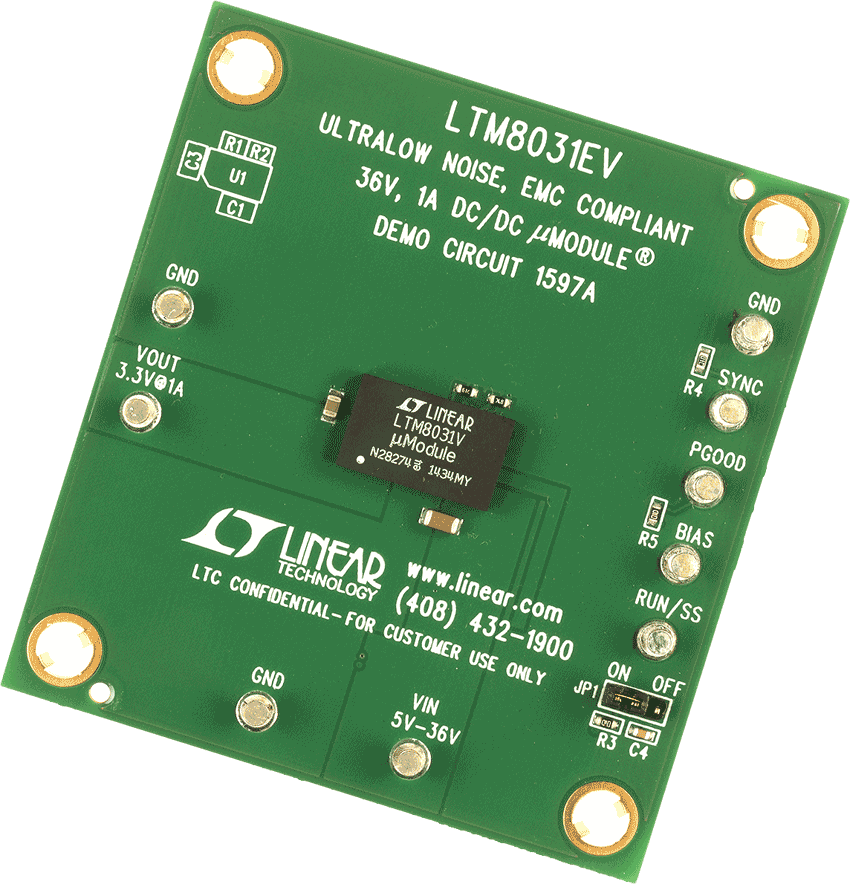

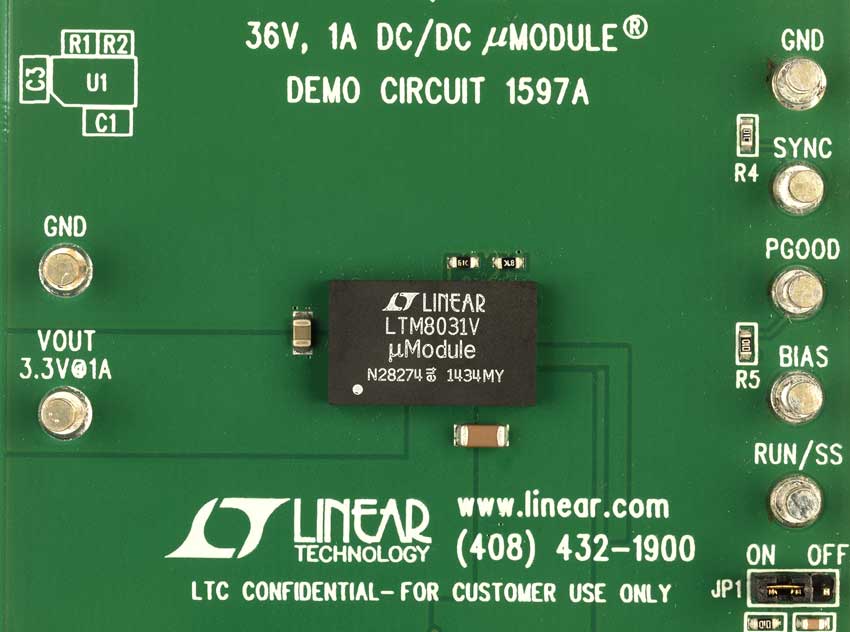

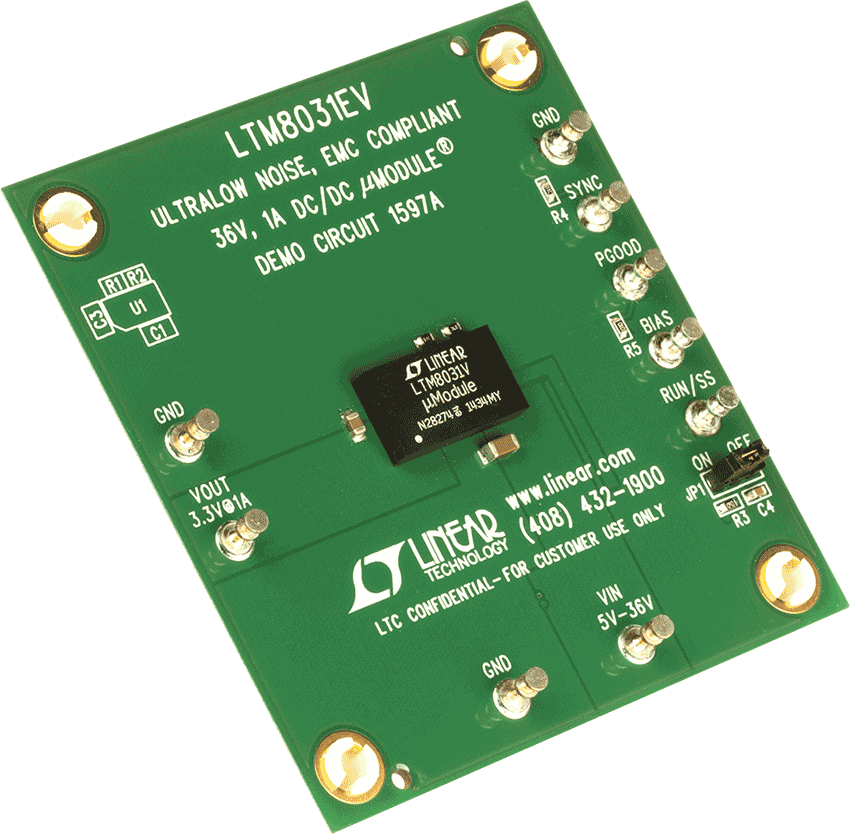

DC1597A

LTM8031EV演示板 | 超低EMI 36V、1A µModule稳压器

zoom

DC1597A

LTM8031EV演示板 | 超低EMI 36V、1A µModule稳压器

LTM8031EV演示板 | 超低EMI 36V、1A µModule稳压器

产品详情

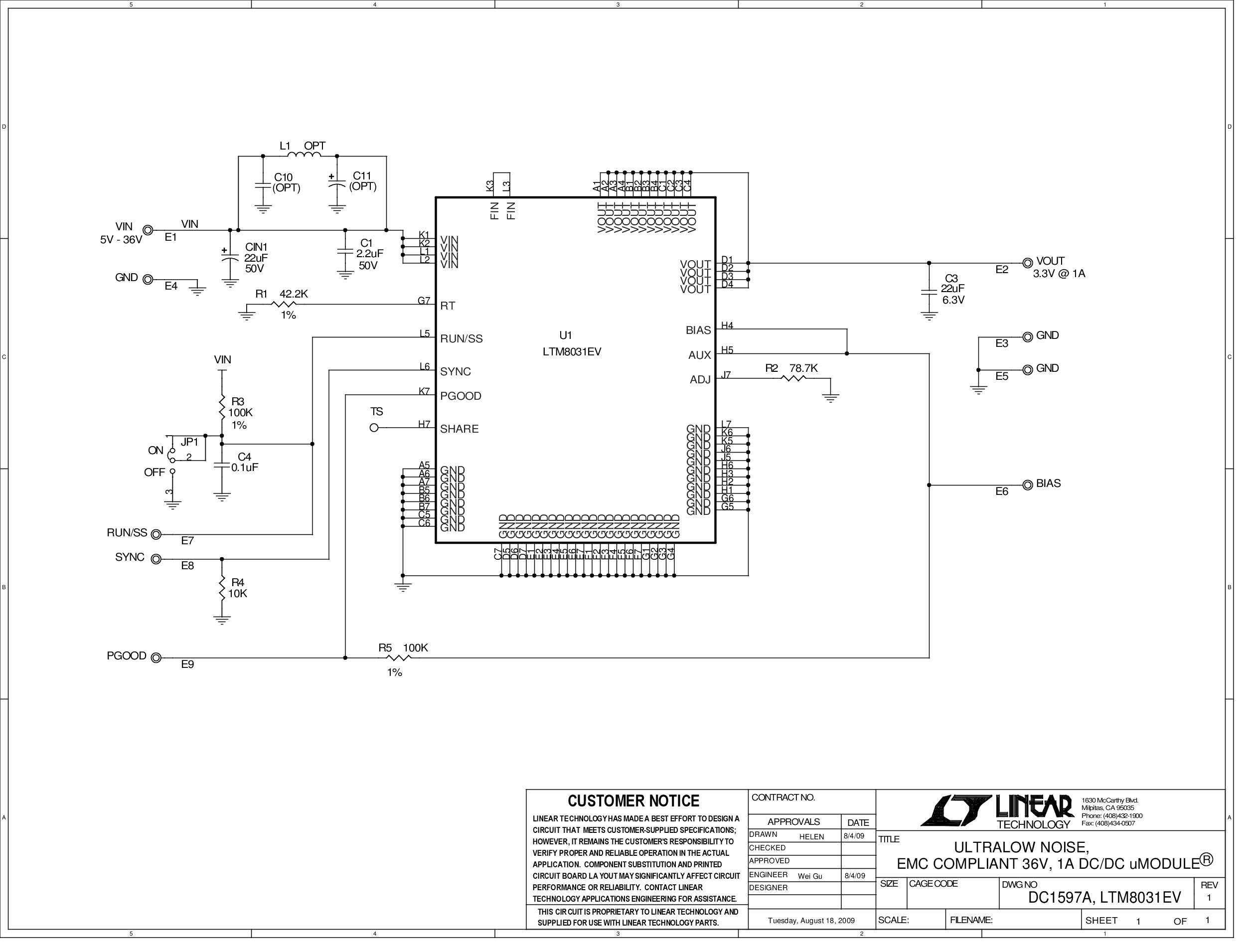

演示电路DC1597A内置LTM8031,它是一款降压型转换器,经认证符合EN55022辐射发射标准要求。LTM8031配置为在5V至36V输入下提供3.3V输出,具有750kHz工作频率。宽输入范围支持各种输入源,如汽车电池、壁式适配器和工业电源。在轻负载条件下,LTM8031进入突发工作模式(Burst Mode®)以便在宽电流范围下提供高效率并保持低输出纹波。

工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
