LTM8029

具 5μA 静态电流的 36VIN、600mA 降压型 μModule 转换器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 5
特性
  • 完整的开关模式电源
  • 低静态电流突发模式 (Burst Mode®) 操作:5μA IQ (在 12VIN 至 3.3VOUT)
  • 600mA 输出电流
  • 宽输入电压范围:4.5V 至 36V (40V 最大值)
  • 输出电压:1.2V 至 18V
  • 卓越的压差性能
  • 可用作一个负输出转换器
  • 可调开关频率:200kHz 至 2.2MHz
  • 电流模式控制
  • 符合 SnPb 或 RoHS 标准的涂层

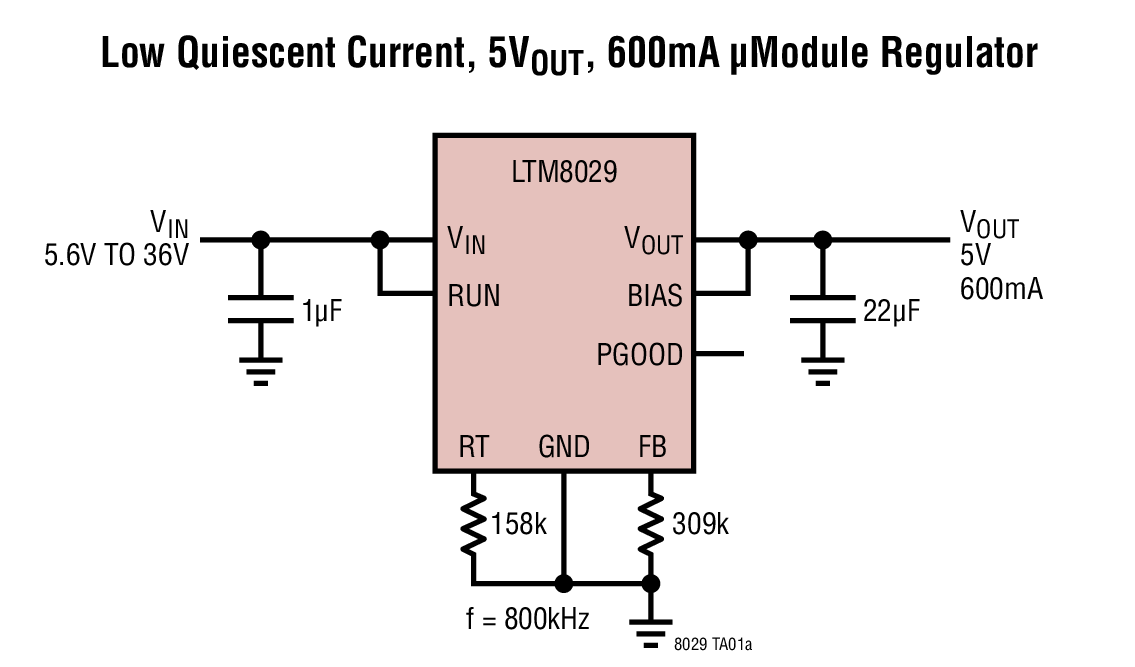

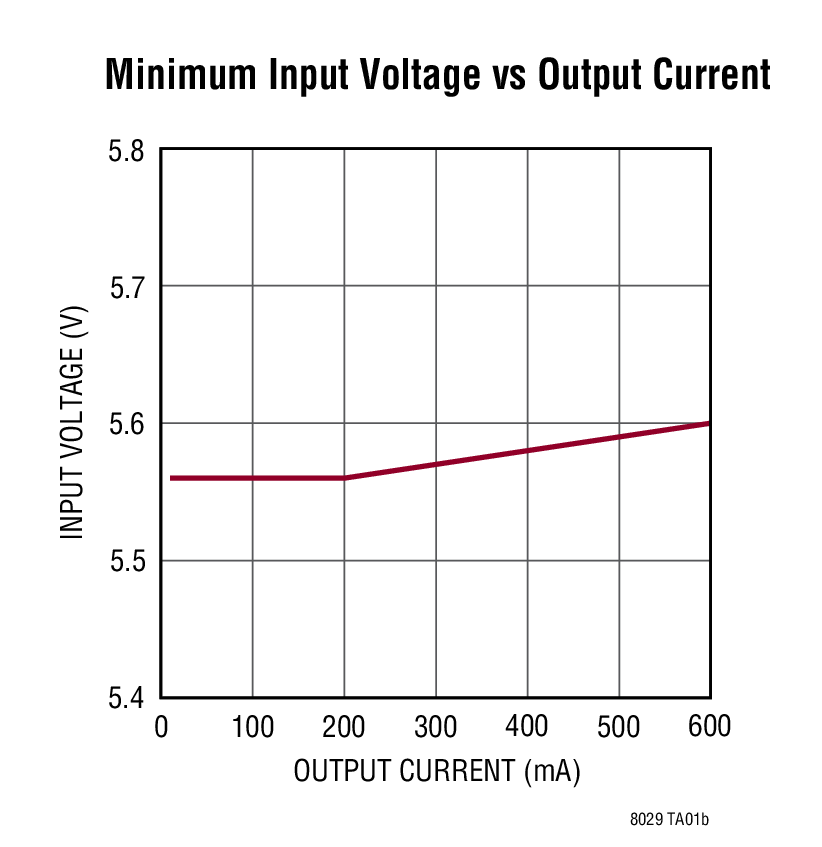

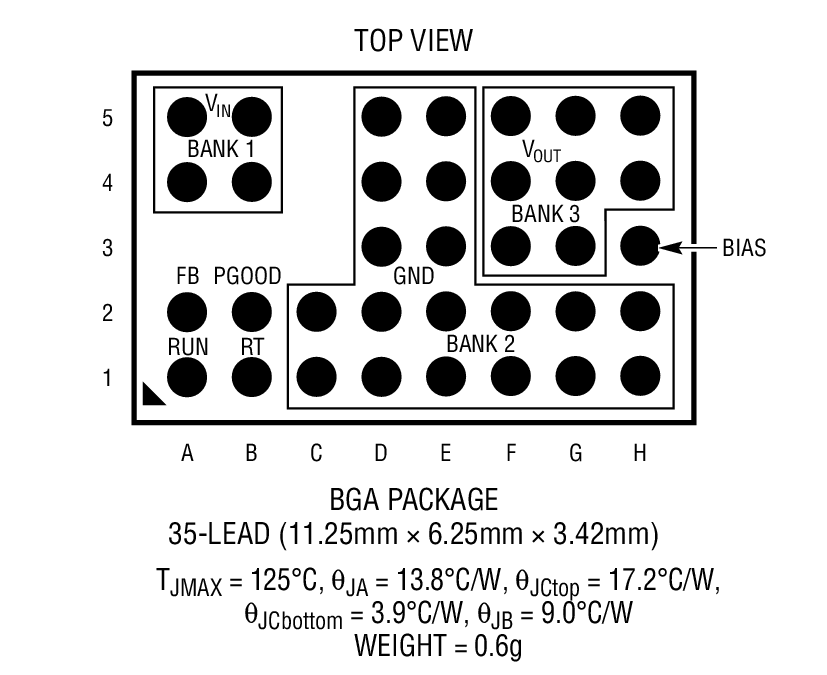

  • 纤巧的扁平 (11.25mm x 6.25mm x 3.42mm) 表面贴装型 BGA 封装

更多细节
show more Icon

LTM®8029 是一款具 5μA 静态电流的 36VIN、600mA 降压型 μModule®转换器。该器件是可调频率降压型开关稳压器,静态电流消耗仅为 5μA。LTM8029 能接受一个高达 36VIN 的输入,并可凭借其关断时间跳跃能力而在低输入电压条件下运作。突发模式操作可在低输出电流下保持高效率,并将输出纹波抑制于很低的水平。RUN 引脚具有一个准确的门限,停机电流为 0.9μA。当 VOUT 达到其编程输出电压的 90% 时,一个电源良好标记将发出指示信号。

LTM8029 采用耐热性能增强型的紧凑 (11.25mm x 6.25mm)、扁平 (高度仅 3.42mm) 模压树脂球栅阵列 (BGA) 封装。LTM8029 符合 RoHS 标准。LTM8029 具有符合 SnPb (BGA) 或 RoHS 标准的引脚涂层。


Applications

  • 汽车电池调节
  • 便携式产品电源
  • 分布式电源调节
  • 工业电源
  • 墙上变压器调节

产品模型 5

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTM8029EY#PBF
  • HTML
  • HTML
LTM8029IY
  • HTML
  • HTML
LTM8029IY#PBF
  • HTML
  • HTML
LTM8029MPY
  • HTML
  • HTML
LTM8029MPY#PBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 21, 2021

- 21_0159

Ink Mark to Laser Mark Conversion for µModule

LTM8029EY#PBF

量产

LTM8029IY

量产

LTM8029IY#PBF

量产

LTM8029MPY

量产

LTM8029MPY#PBF

量产

2月 28, 2020

- 20_0123

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

LTM8029EY#PBF

量产

LTM8029IY

量产

LTM8029IY#PBF

量产

LTM8029MPY

量产

LTM8029MPY#PBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 21, 2021

- 21_0159

arrow down

Ink Mark to Laser Mark Conversion for µModule

LTM8029EY#PBF

量产

LTM8029IY

量产

LTM8029IY#PBF

量产

LTM8029MPY

量产

LTM8029MPY#PBF

量产

2月 28, 2020

- 20_0123

arrow down

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

LTM8029EY#PBF

量产

LTM8029IY

量产

LTM8029IY#PBF

量产

LTM8029MPY

量产

LTM8029MPY#PBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

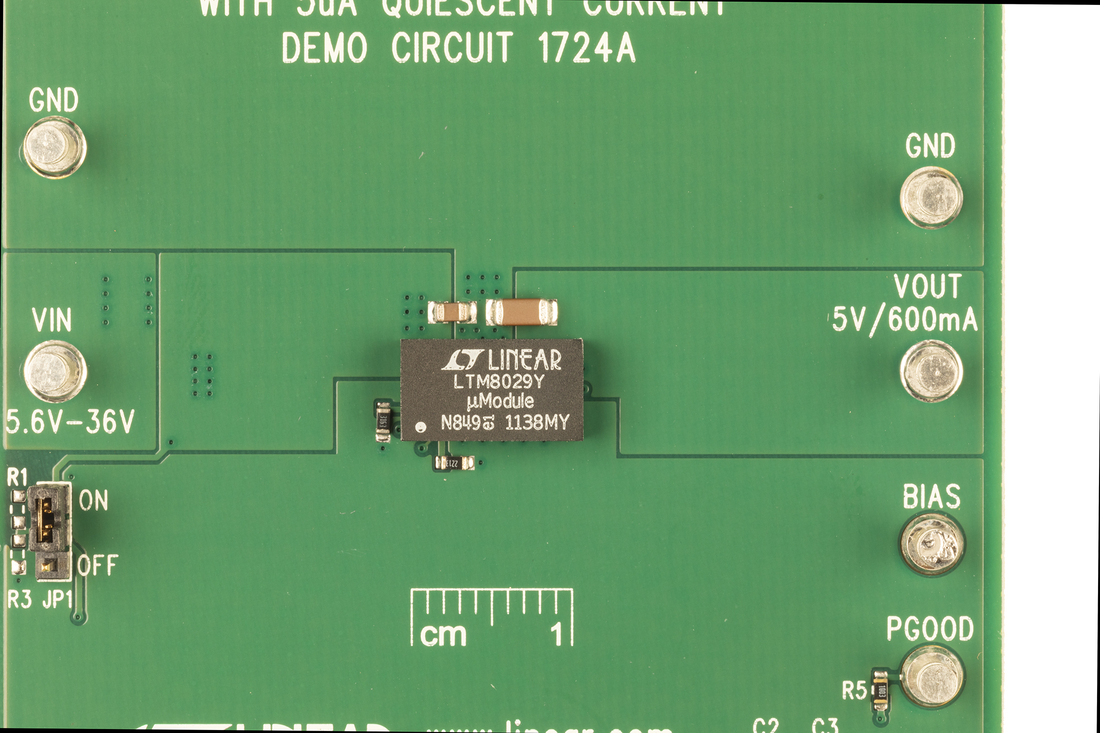

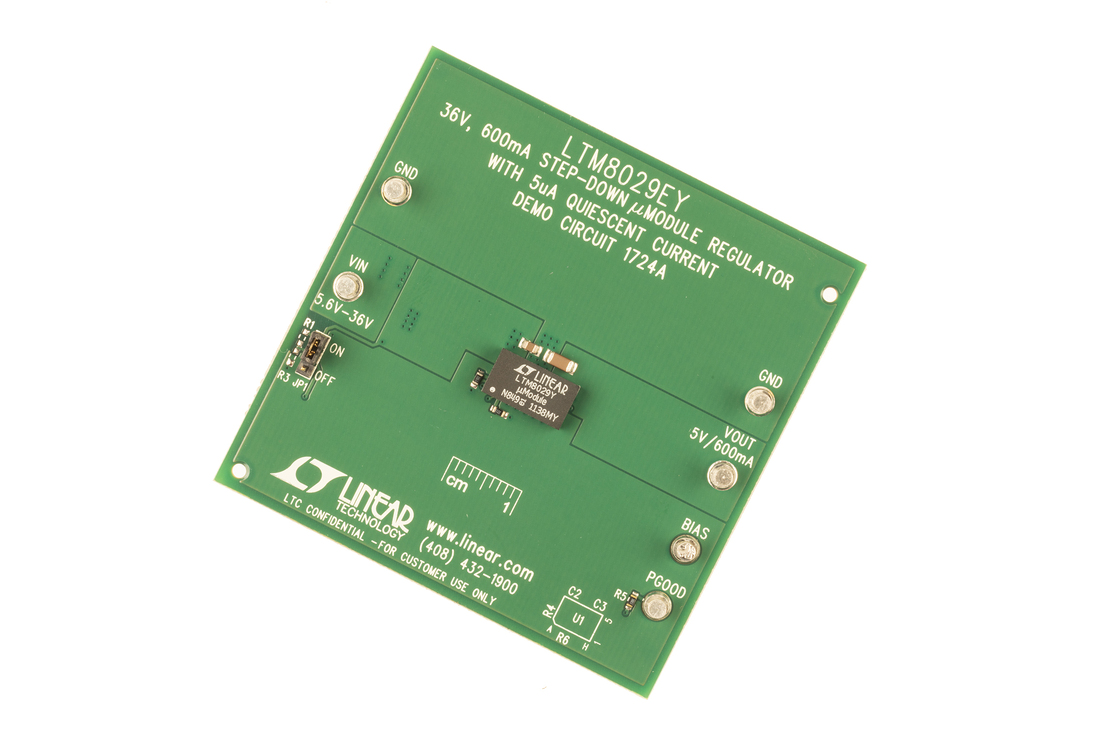

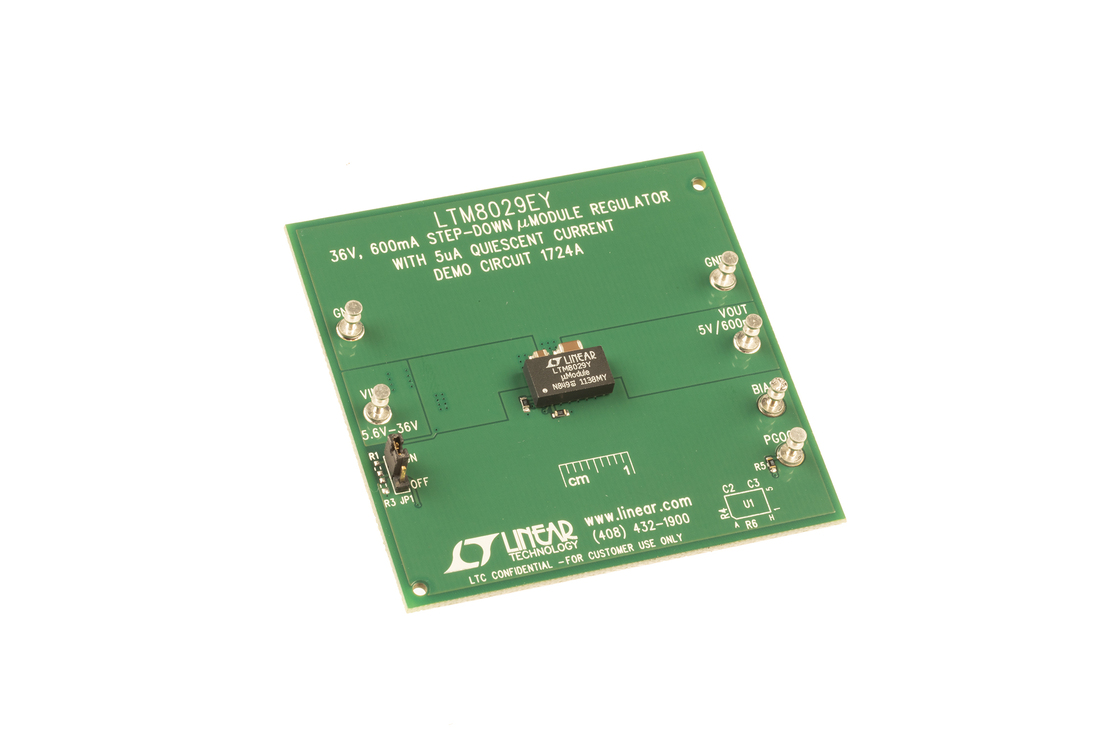

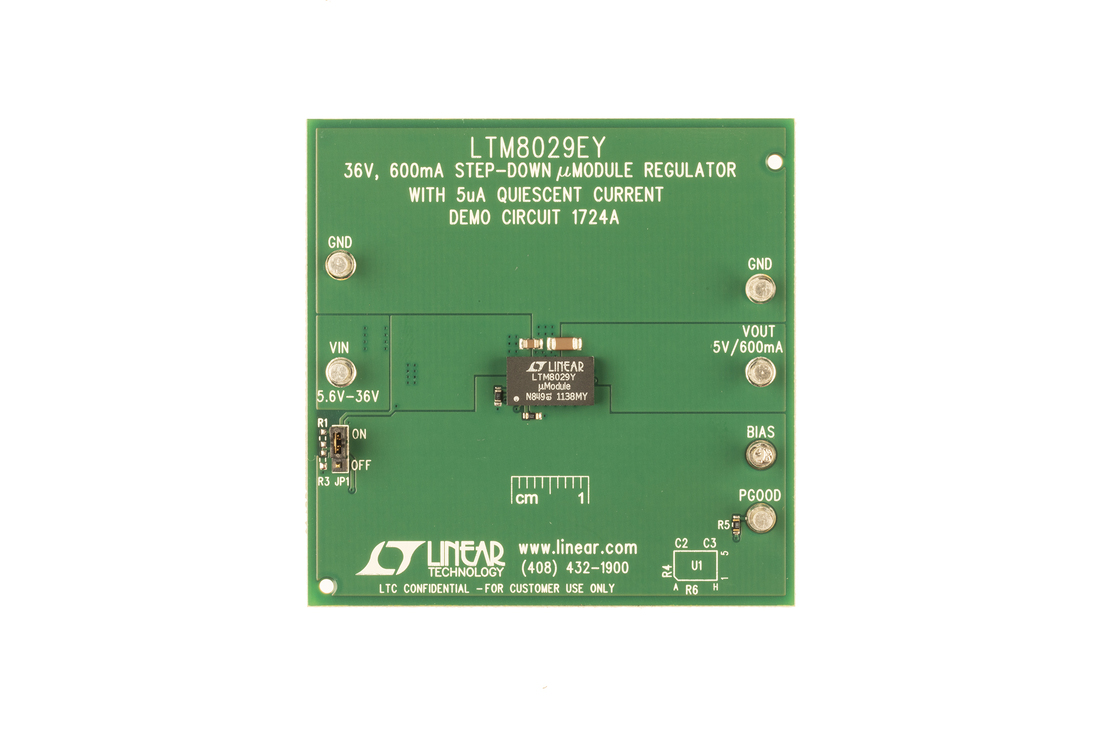

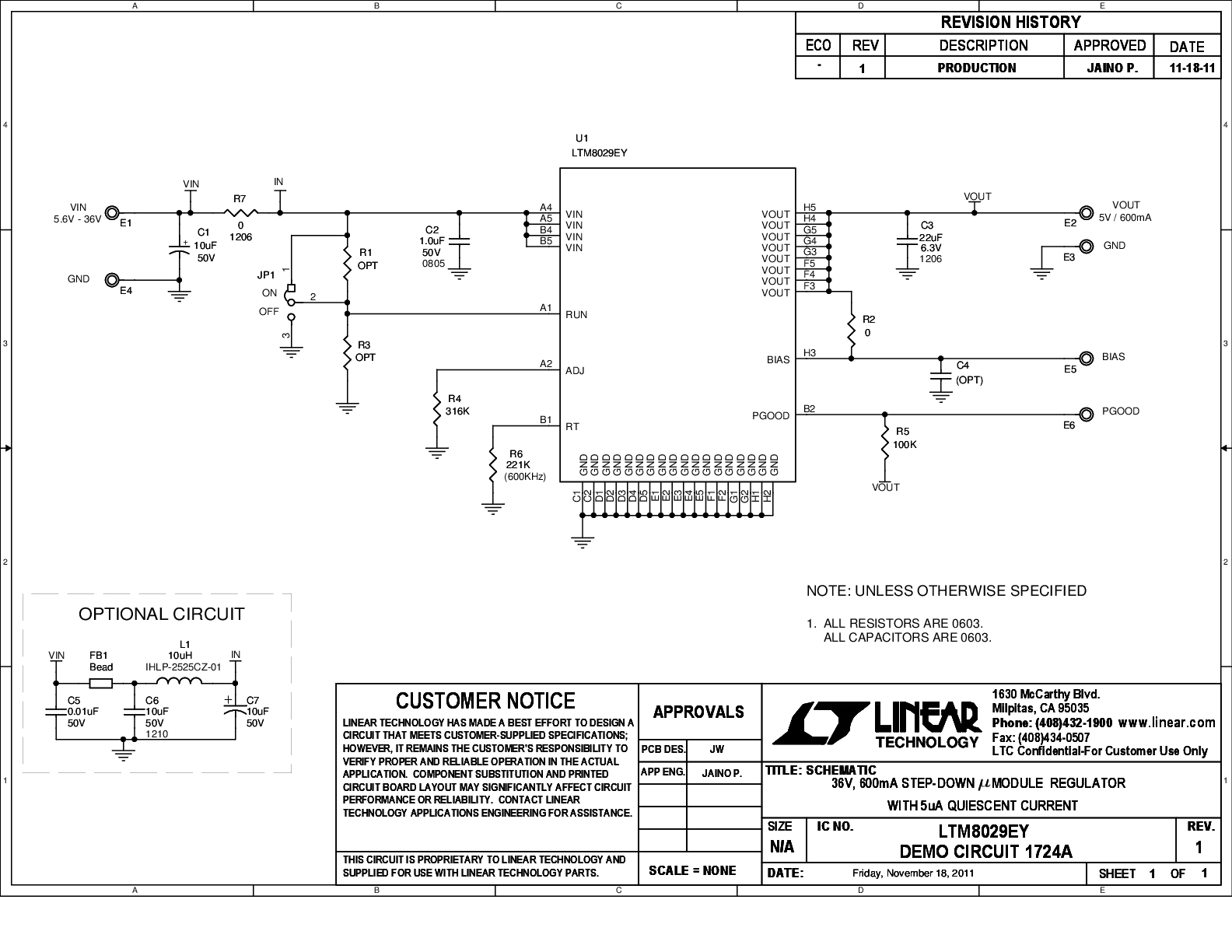

DC1724A

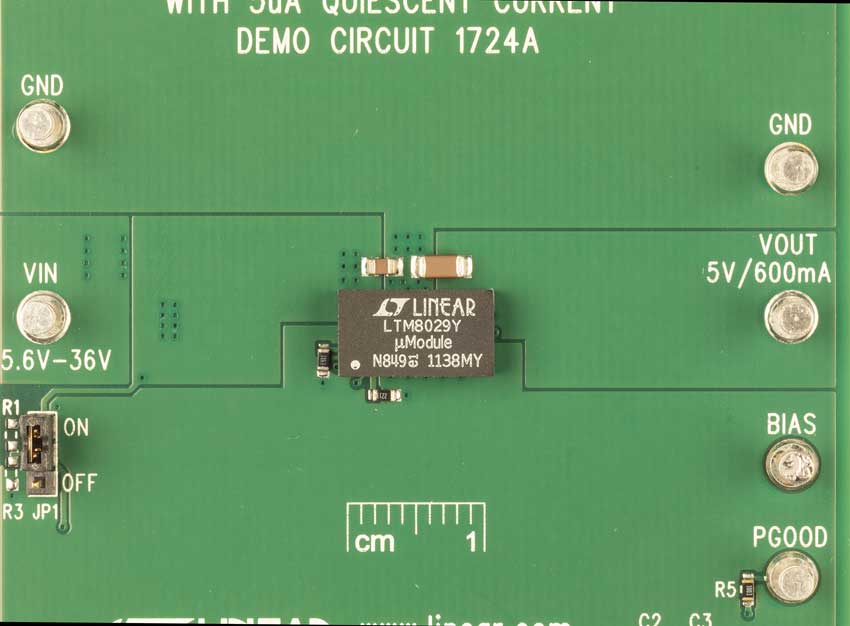

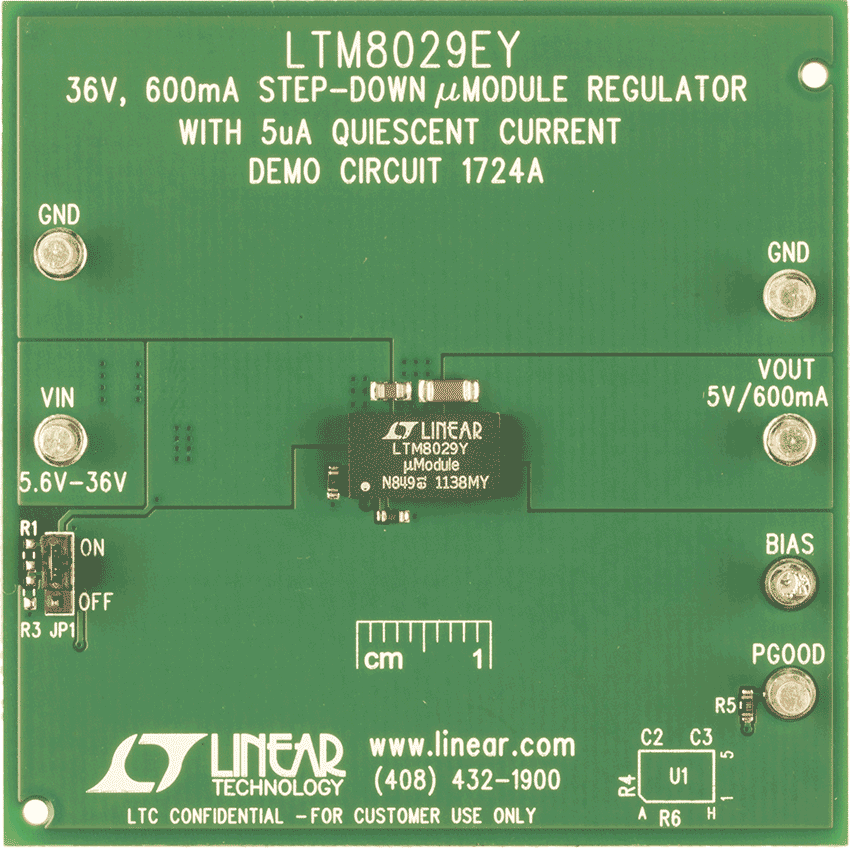

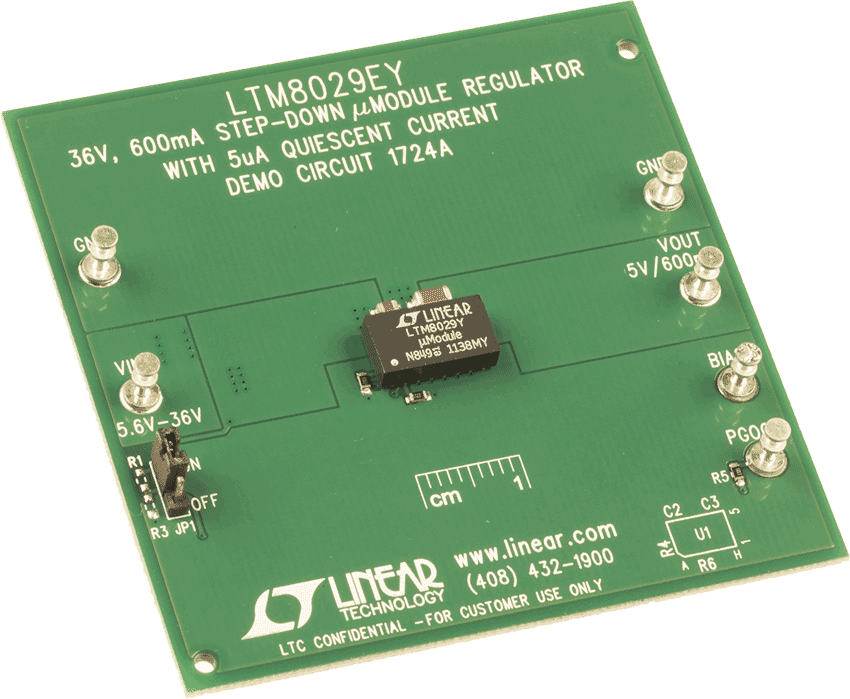

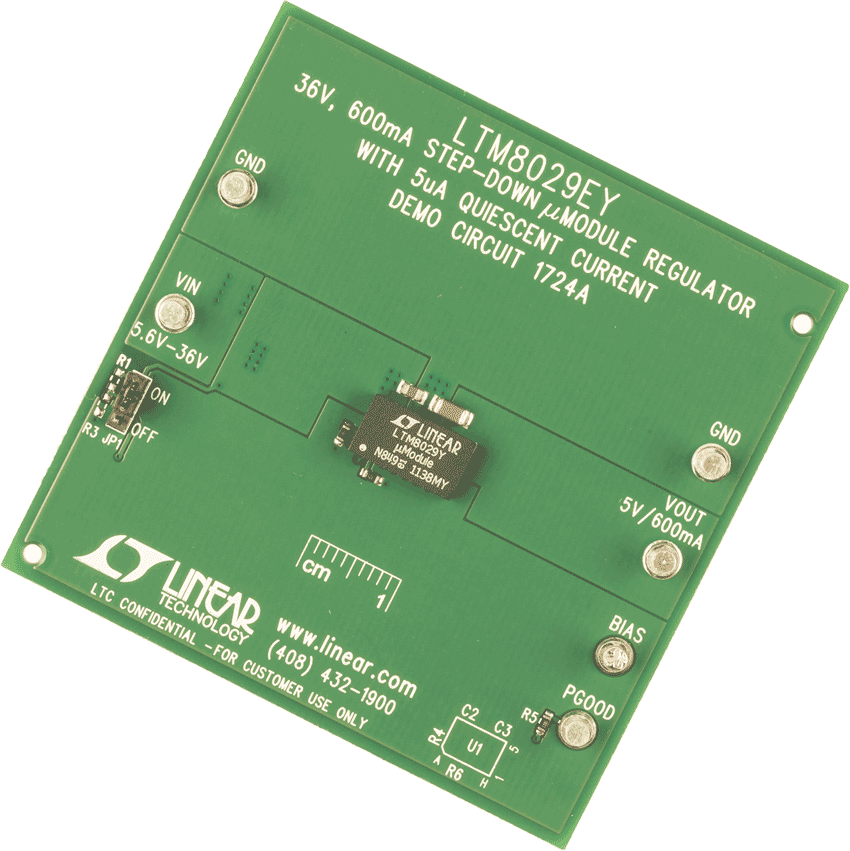

LTM8029 演示板 | µModule 稳压器,5.6V ≤ VIN ≤ 36V,VOUT = 5V (在 600mA)

zoom

DC1724A

LTM8029 演示板 | µModule 稳压器,5.6V ≤ VIN ≤ 36V,VOUT = 5V (在 600mA)

LTM8029 演示板 | µModule 稳压器,5.6V ≤ VIN ≤ 36V,VOUT = 5V (在 600mA)

产品详情

DC1724A 是一款 μModule® 降压转换器,其采用了 LTM8029,后者仅消耗 5μA 的静态电流。该演示电路专为在 600kHz 工作频率下提供5V、600mA输出而设计。输入电压范围为 5.6V 至 36V。


如果输入电压降至接近编程输出电压,则 LT3973 将开始跳过关断延迟时间并降低开关频率,以在最高约 97.5% 的最大占空比条件下保持输出稳压。
