LTM8023

2A、36V DC/DC 降压型 µModule 稳压器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 8
特性
  • 完整的降压开关模式电源
  • 宽输入电压范围:3.6V 至 36V
  • 2A 输出电流
  • 0.8V 至 10V 输出电压
  • 可选的开关频率:200kHz 至 2.4MHz
  • 电流模式控制
  • 可编程软起动
  • 符合 SnPb (BGA) 或 RoHS 标准 (LGA 和 BGA) 的涂层
  • 纤巧、扁平的表面贴装型 LGA (9mm x 11.25mm x 2.82mm) 和 BGA (9mm x 11.25mm x 3.42mm) 封装

更多细节
show more Icon

LTM®8023 是一款完整的 2A、DC/DC 降压型电源。封装中包括了开关控制器、功率开关、电感器以及所有的支持元件。LTM8023 可在 3.6V 至 36V 的输入电压范围内运作,支持 0.8V 至 10V 的输出电压范围和 200kHz 至 2.4MHz 的开关频率范围 (均由单个电阻器来设定)。仅需采用大容量的输入和输出滤波电容器便可实现完整的设计。

由于采用了扁平的封装,因而可以利用 PC 板底部上的未用空间,以实现高密度负载点调节。

LTM8023 采用了耐热增强型的紧凑和扁平的模压焊盘网格阵列 (LGA) 和球式网格阵列 (BGA) 封装,适合采用标准的表面贴装设备来进行自动化装配。LTM8023 具有符合 SnPb (BGA) 或 RoHS 标准的引脚涂层。


Applications

  • 汽车电池调节
  • 便携式产品电源
  • 分布式电源调节
  • 工业电源
  • 墙上变压器调节

产品模型 8

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTM8023EV#PBF
  • HTML
  • HTML
LTM8023EY#PBF
  • HTML
  • HTML
LTM8023IV#PBF
  • HTML
  • HTML
LTM8023IY
  • HTML
  • HTML
LTM8023IY#PBF
  • HTML
  • HTML
LTM8023MPV#PBF
  • HTML
  • HTML
LTM8023MPY
  • HTML
  • HTML
LTM8023MPY#PBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 21, 2021

- 21_0159

Ink Mark to Laser Mark Conversion for µModule

LTM8023EV#PBF

量产

LTM8023EY#PBF

量产

LTM8023IV#PBF

量产

LTM8023IY

量产

LTM8023IY#PBF

量产

LTM8023MPV#PBF

量产

LTM8023MPY

量产

LTM8023MPY#PBF

量产

2月 28, 2020

- 20_0123

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

LTM8023EV#PBF

量产

LTM8023EY#PBF

量产

LTM8023IV#PBF

量产

LTM8023IY

量产

LTM8023IY#PBF

量产

LTM8023MPV#PBF

量产

LTM8023MPY

量产

LTM8023MPY#PBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 21, 2021

- 21_0159

arrow down

Ink Mark to Laser Mark Conversion for µModule

LTM8023EV#PBF

量产

LTM8023EY#PBF

量产

LTM8023IV#PBF

量产

LTM8023IY

量产

LTM8023IY#PBF

量产

LTM8023MPV#PBF

量产

LTM8023MPY

量产

LTM8023MPY#PBF

量产

2月 28, 2020

- 20_0123

arrow down

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

LTM8023EV#PBF

量产

LTM8023EY#PBF

量产

LTM8023IV#PBF

量产

LTM8023IY

量产

LTM8023IY#PBF

量产

LTM8023MPV#PBF

量产

LTM8023MPY

量产

LTM8023MPY#PBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

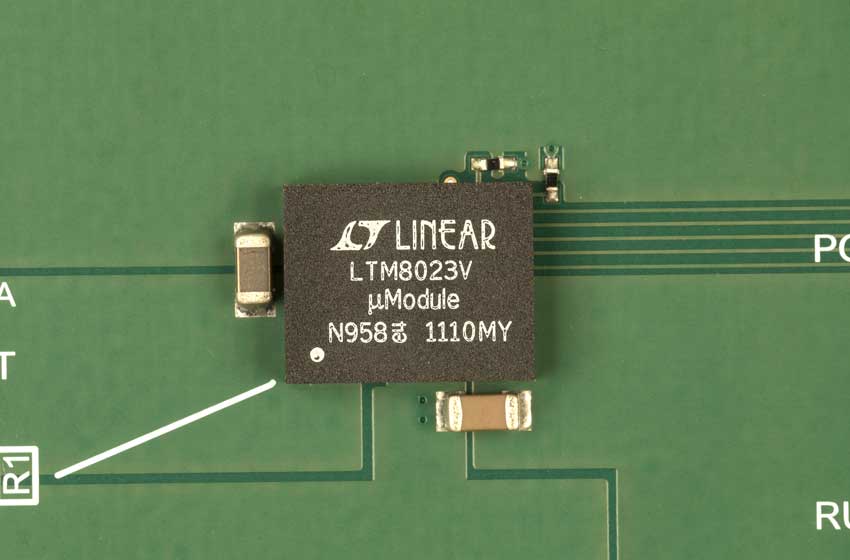

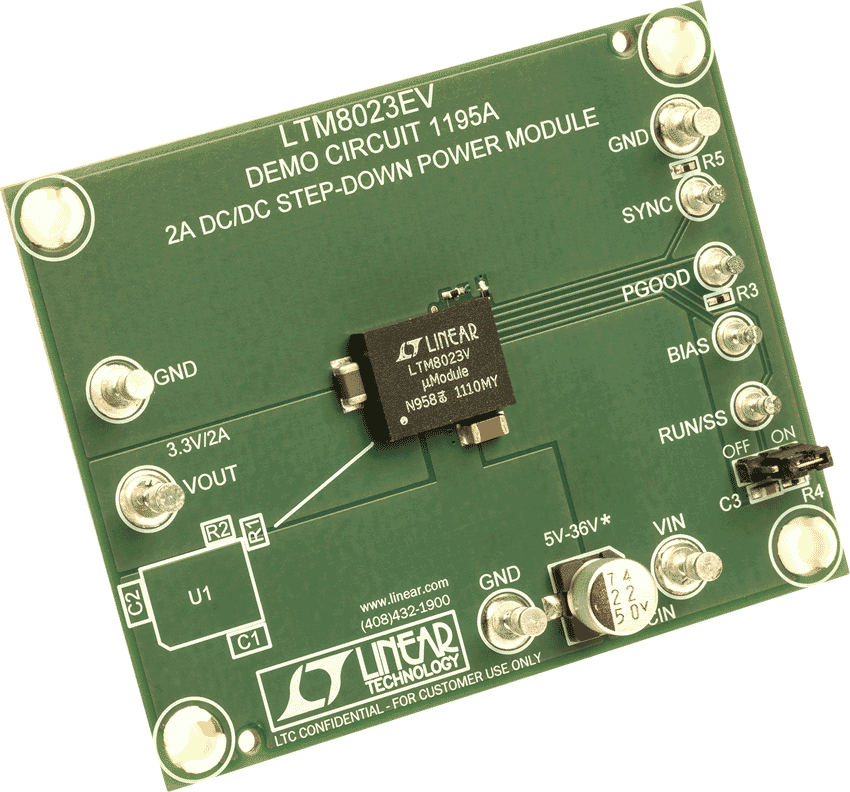

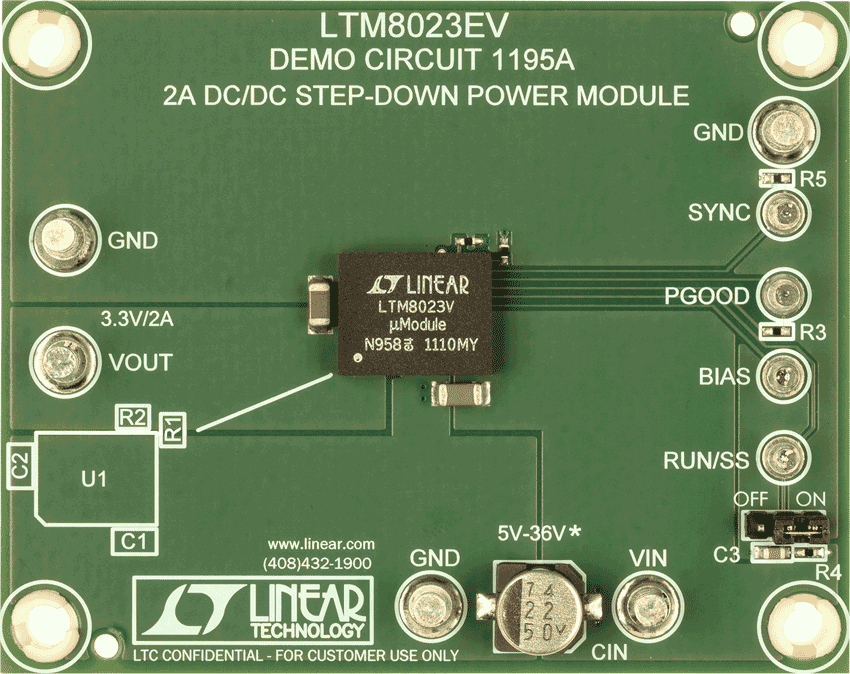

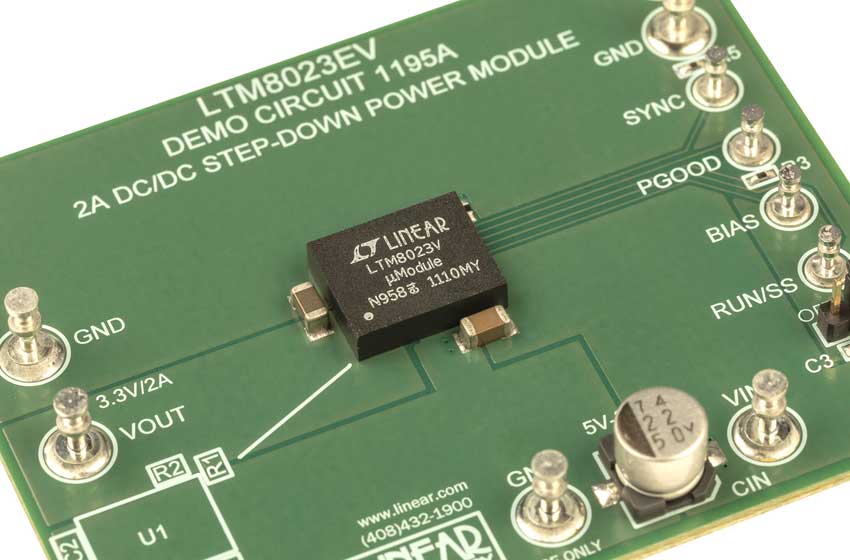

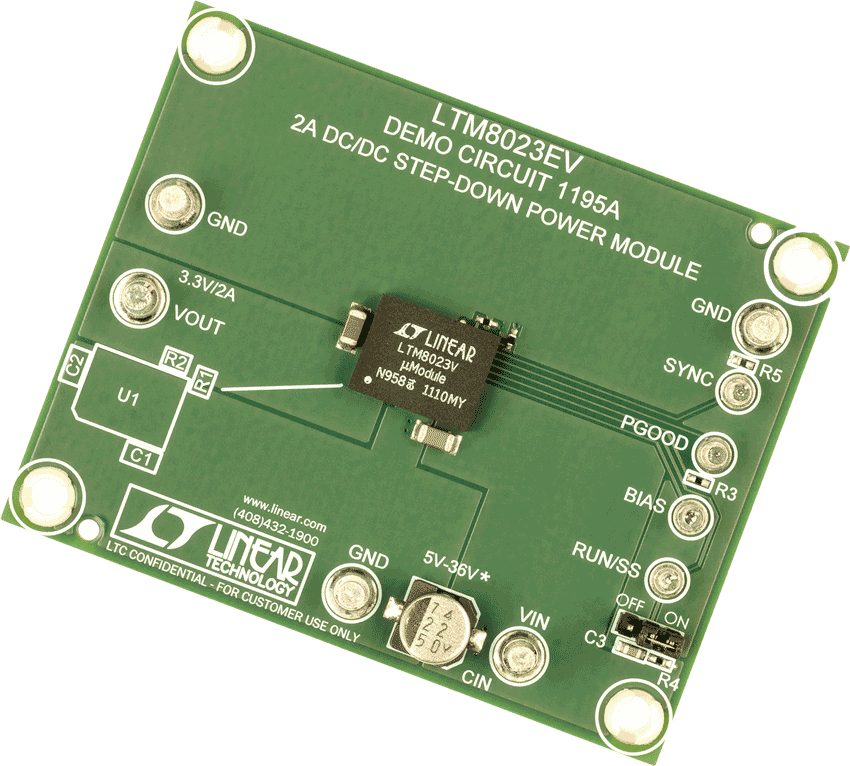

DC1195A

LTM8023 Demo Board | 36V, 2A Step-Down µModule Regulator

zoom

DC1195A

LTM8023 Demo Board | 36V, 2A Step-Down µModule Regulator

LTM8023 Demo Board | 36V, 2A Step-Down µModule Regulator

产品详情

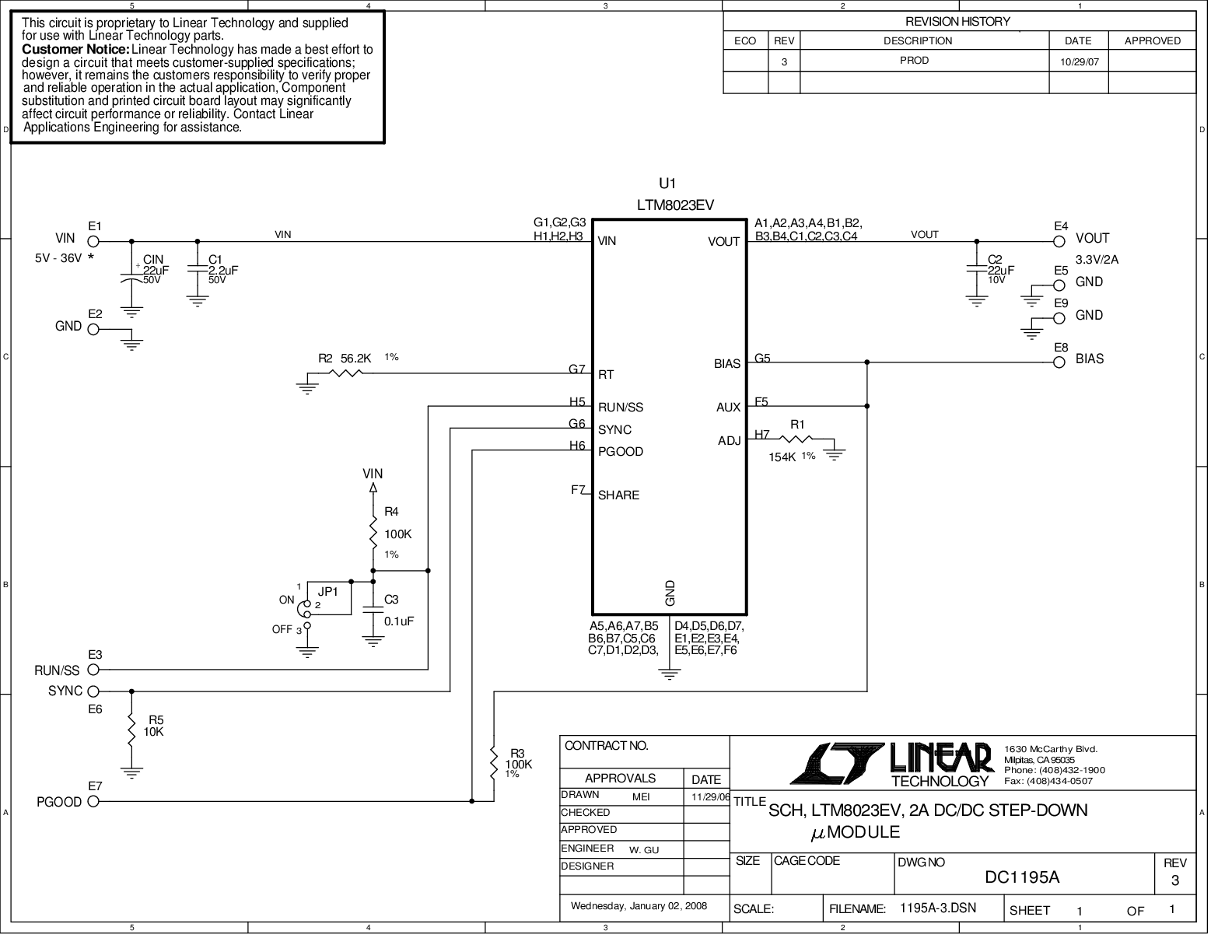

Demonstration circuit 1195 features the LTM8023, a step-down regulator preconfigured to deliver 3.3V at up to 2A from a 5V to 36V input supply. The LTM8023 is a step-down converter, so minimum amount of headroom is required to keep the output in regulation. In addition, the input voltage required to turn on is higher than that required to run (see Minimum Input Voltage section in the data sheet for detail). The optional Burst Mode® operation of LTM8023 supports high efficiency and low output ripple at light load conditions.

工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
