LTM8020

200mA、36V DC/DC μModule 稳压器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 3
特性
  • 完整的降压型开关模式电源
  • 宽输入电压范围:4V 至 36V
  • 1.25V 至 5V 输出电压
  • 符合 EN55022 Class B 要求
  • 200mA 输出电流
  • 电流模式控制
  • –55ºC 至 125ºC 工作温度范围 (LTM8020MPV)
  • 具有金制衬垫涂层并符合 RoHS 标准的无铅型 (e4) 封装
  • 纤巧、扁平 (6.25mm x 6.25mm x 2.32mm) 的表面贴装型 LGA 封装
更多细节
show more Icon

LTM8020 是一款完整的 200mA、DC/DC 降压型电源。封装中内置了开关控制器、电源开关、电感器以及所有的支持元件。LTM8020 可在 4V 至 36V 的输入电压范围内运作,支持 1.25V 至 5V 的输出电压范围 (由单个电阻器来设定)。仅需采用大容量电容器便可实现完整的设计。 LTM8020 符合 EN55022 的辐射发射要求。可加入标准滤波器件以符合传导发射要求。

由于采用了扁平 (高度仅 2.32mm) 纤巧型封装,因而可以利用 PC 板底部的未用空间,以实现高密度负载点调节。

LTM8020 采用耐热增强型的紧凑 (6.25mm x 6.25mm)、扁平 (高度仅 2.32mm) 模压树脂焊盘网格阵列 (LGA) 封装,适合采用标准的表面贴装设备来进行自动化装配。LTM8020 是无铅型器件,并符合 RoHS 标准。

应用

  • 汽车电池调节
  • 便携式产品电源
  • 分布式电源调节
  • 工业电源
  • 墙上变压器调节
产品模型 3

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTM8020EV#PBF
  • HTML
  • HTML
LTM8020IV#PBF
  • HTML
  • HTML
LTM8020MPV#PBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 21, 2021

- 21_0159

Ink Mark to Laser Mark Conversion for µModule

LTM8020EV#PBF

量产

LTM8020IV#PBF

量产

LTM8020MPV#PBF

量产

2月 28, 2020

- 20_0123

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 21, 2021

- 21_0159

arrow down

Ink Mark to Laser Mark Conversion for µModule

LTM8020EV#PBF

量产

LTM8020IV#PBF

量产

LTM8020MPV#PBF

量产

2月 28, 2020

- 20_0123

arrow down

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

软件和型号相关生态系统

软件和型号相关生态系统

评估

评估套件 1

reference details image

DC1194A

LTM8020演示板 | µModule DC/DC稳压器,4.5V ≤ VIN ≤ 36V,VOUT = 3.3V (200mA)

zoom

DC1194A

LTM8020演示板 | µModule DC/DC稳压器,4.5V ≤ VIN ≤ 36V,VOUT = 3.3V (200mA)

LTM8020演示板 | µModule DC/DC稳压器,4.5V ≤ VIN ≤ 36V,VOUT = 3.3V (200mA)

产品详情

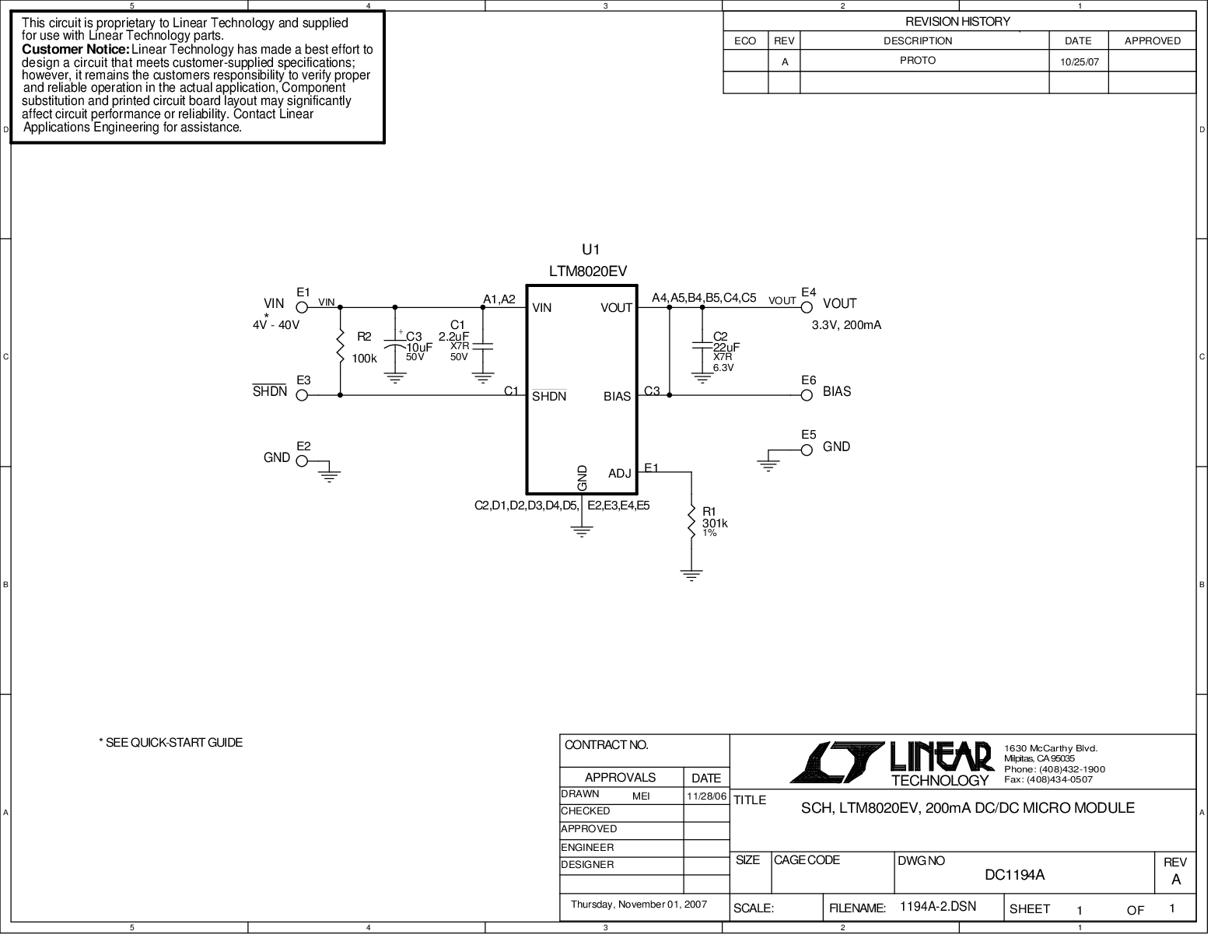

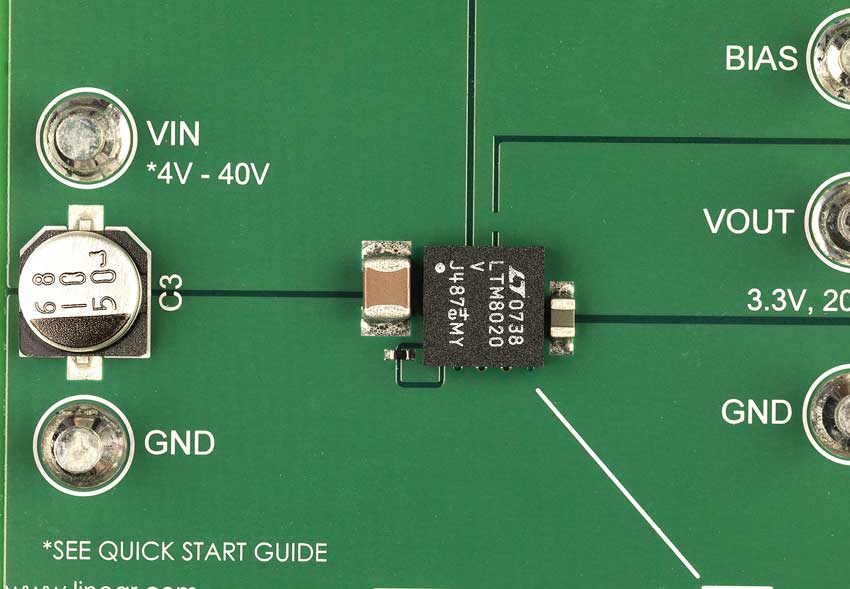

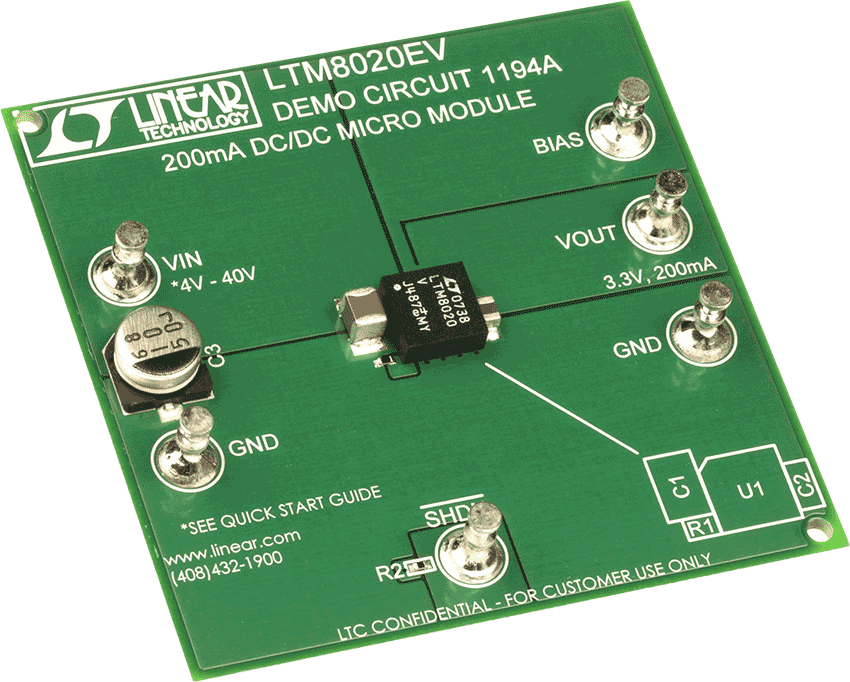

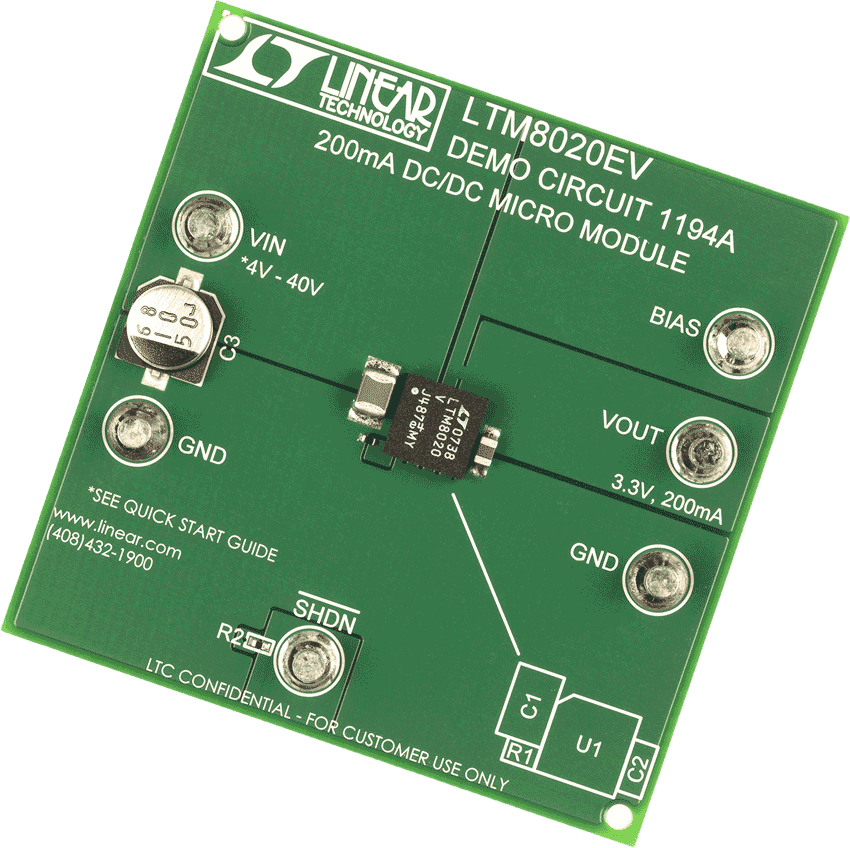

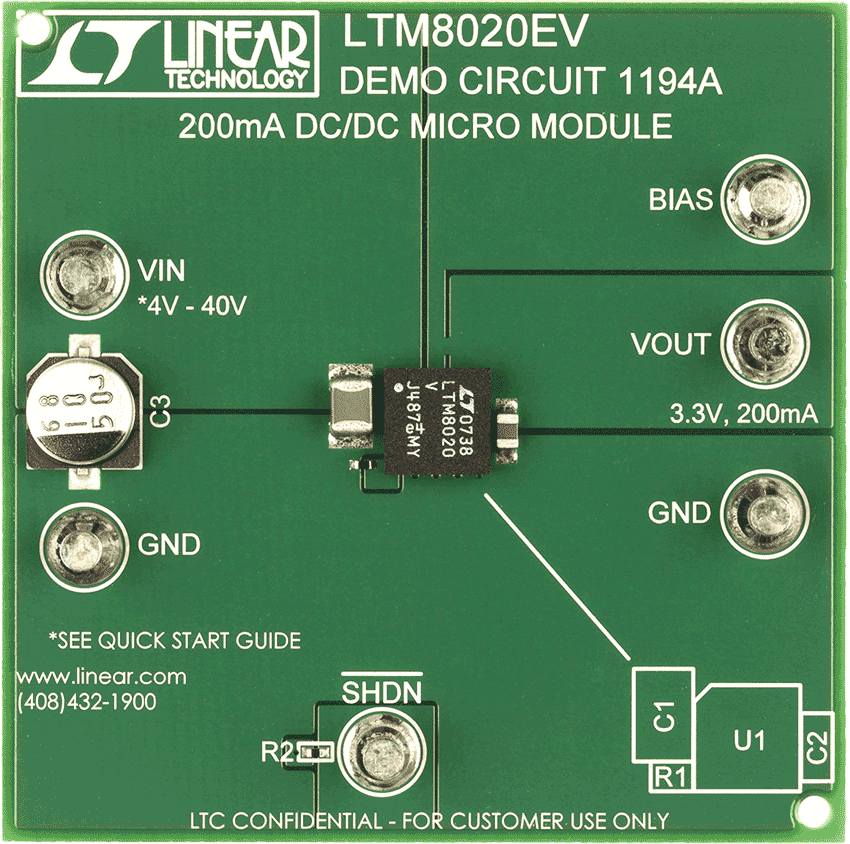

演示电路DC1194A内置LTM8020,这是一款200mA DC/DC降压型μModule®稳压器。该板预设为在4.5V至36V的输入电压下,可提供3.3V输出,负载电流高达200mA。只需改变一个电阻即可修改输出电压。

工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
