LTM4739

推荐用于新设计

15VIN、带 PMBus 的单路 10A 降压型 μModule 稳压器

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 在 <1cm2（单边 PCB）或 0.5cm2 （双边 PCB）的空间内提供完整的解决方案
  • 通过 PMBus 遥测功能，监测输出电流、输出电压、输入电压和结温
  • 输入电压范围：3V 至 15V
  • 输出电压范围：0.4V 至 5.5V
  • 可调参考电压：0.4V 至 0.8V（默认 0.5V）
  • 12VIN 和 1.8VOUT 时的连续输出电流为 10A，(TA = 90°C)
  • 在 10A 时，从 12VIN 到 1VOUT 的满载效率为 90％
  • ±过热时最大直流输出误差为 1%
  • 宽频率范围：500kHz 至 2MHz
  • 内部补偿
  • 电源正常指示器
  • 恒定频率峰值电流模式控制
  • 差分远程检测
  • 单相负载点 (POL) 操作
  • 49 引脚 6.25 毫米 × 6.25 毫米 × 5.07 毫米 BGA 封装

LTM4739 是一款完整的 10A 降压开关模式电源 μModule® （微模块）稳压器，具有 PMBus 接口，采用纤巧的 6.25mm × 6.25mm × 5.07mm 球栅阵列 (BGA) 封装。该封装包括开关控制器、功率 MOSFET、电感器和支持组件。LTM4739 的工作输入电压范围为 3V 至 15V，支持 0.4V 至 5.5V 的输出电压范围。其高效设计可提供高达 10A 的连续输出电流。只需要批量输入和输出电容器。LTM4739 的开关频率可配置为 500kHz 至 2MHz，从而能够在尺寸和性能方面优化设计。

LTM4739 具有可选的 BIAS 输入引脚，允许连接 2.8V 至 5.5V 偏置输入电源，以优化效率。通过将两个引脚绑定电阻从 PGMn 引脚接地，可选择操作设置和可配置功能，然后使用 PMBus 命令进行调整。LTM4739 具有多重保护功能，包括正负过流 (POC/NOC)、输出过压 (OV) 和过温 (OT)，以确保设计的稳健性。LTM4739 具有符合 RoHS 指令的端子涂装。

应用

  • 数据中心电源、服务器和存储
  • 电信、网络和工业设备
  • 负载点稳压器
LTM4739
15VIN、带 PMBus 的单路 10A 降压型 μModule 稳压器

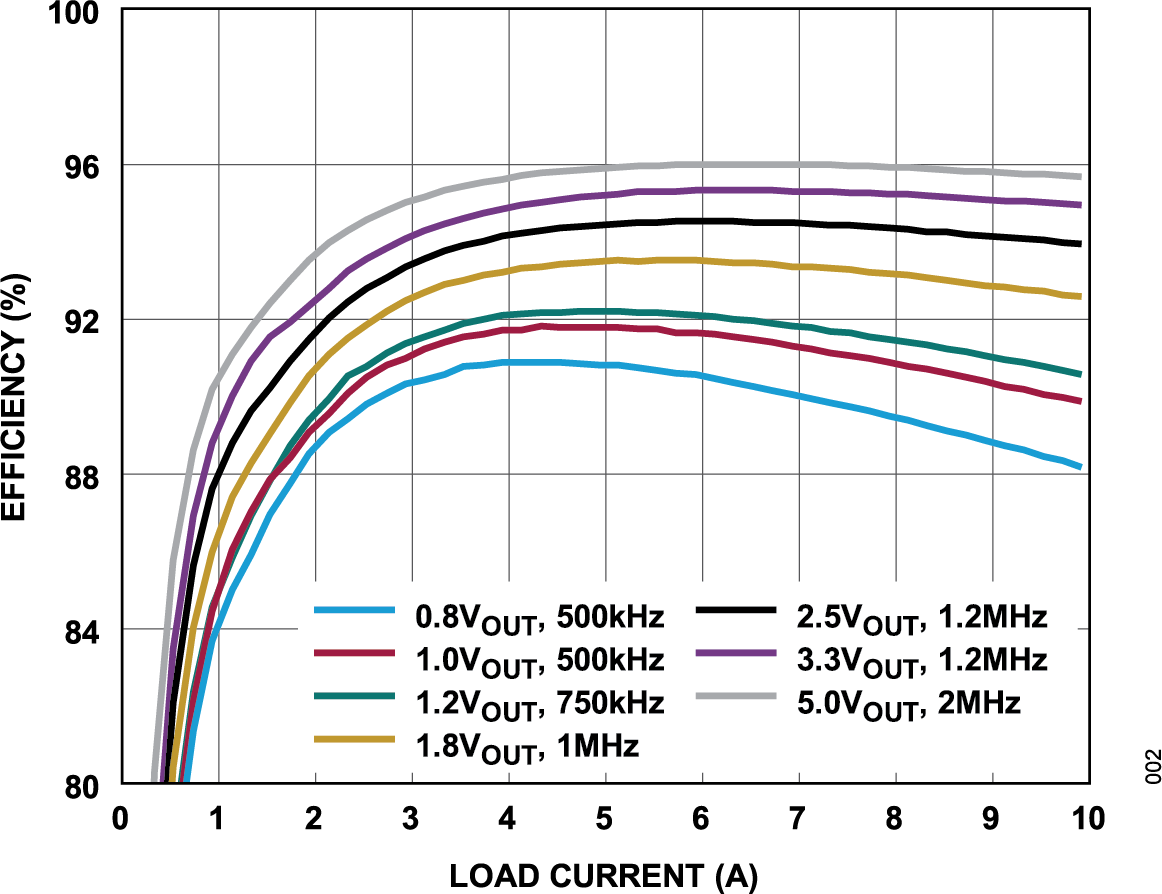

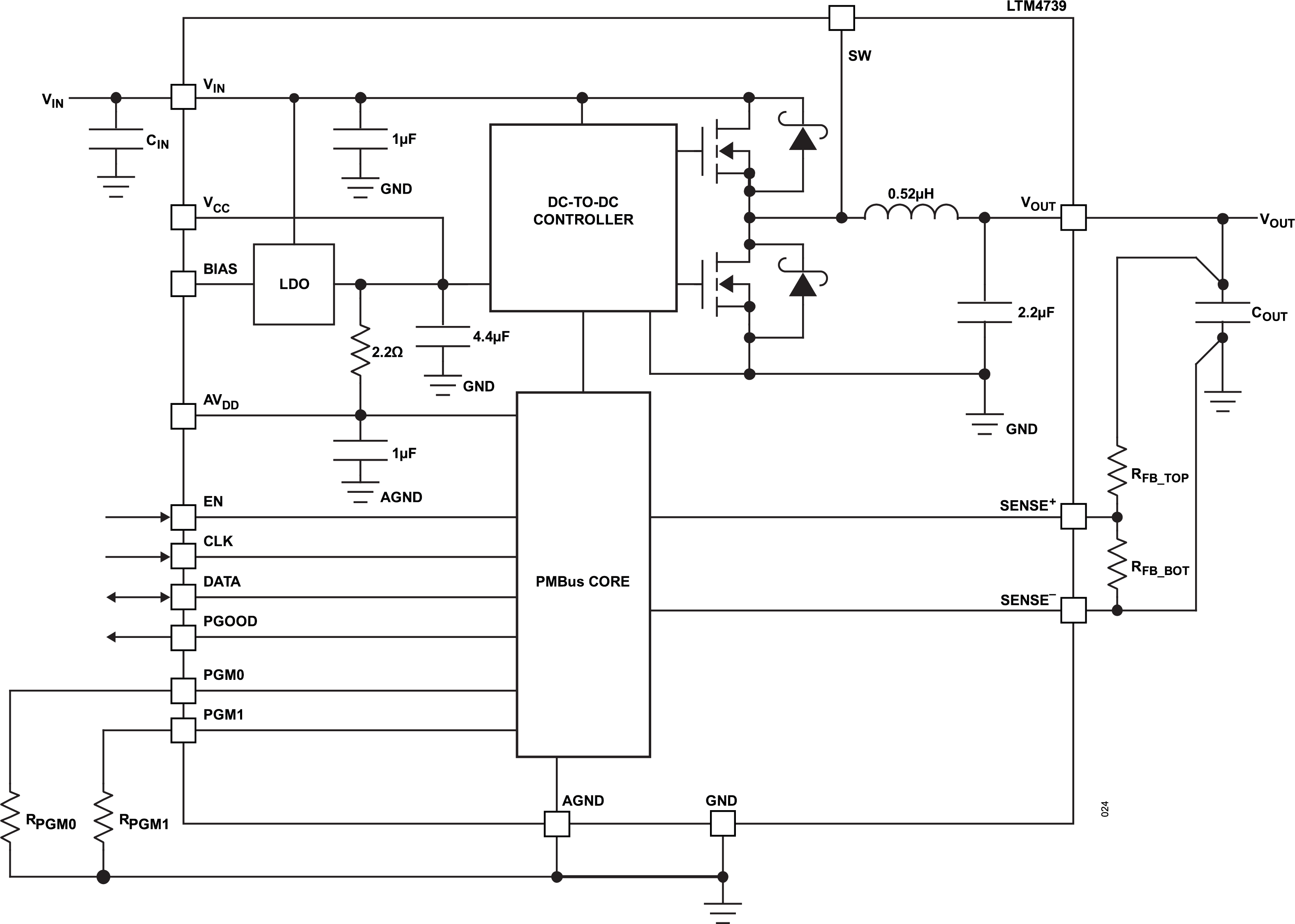

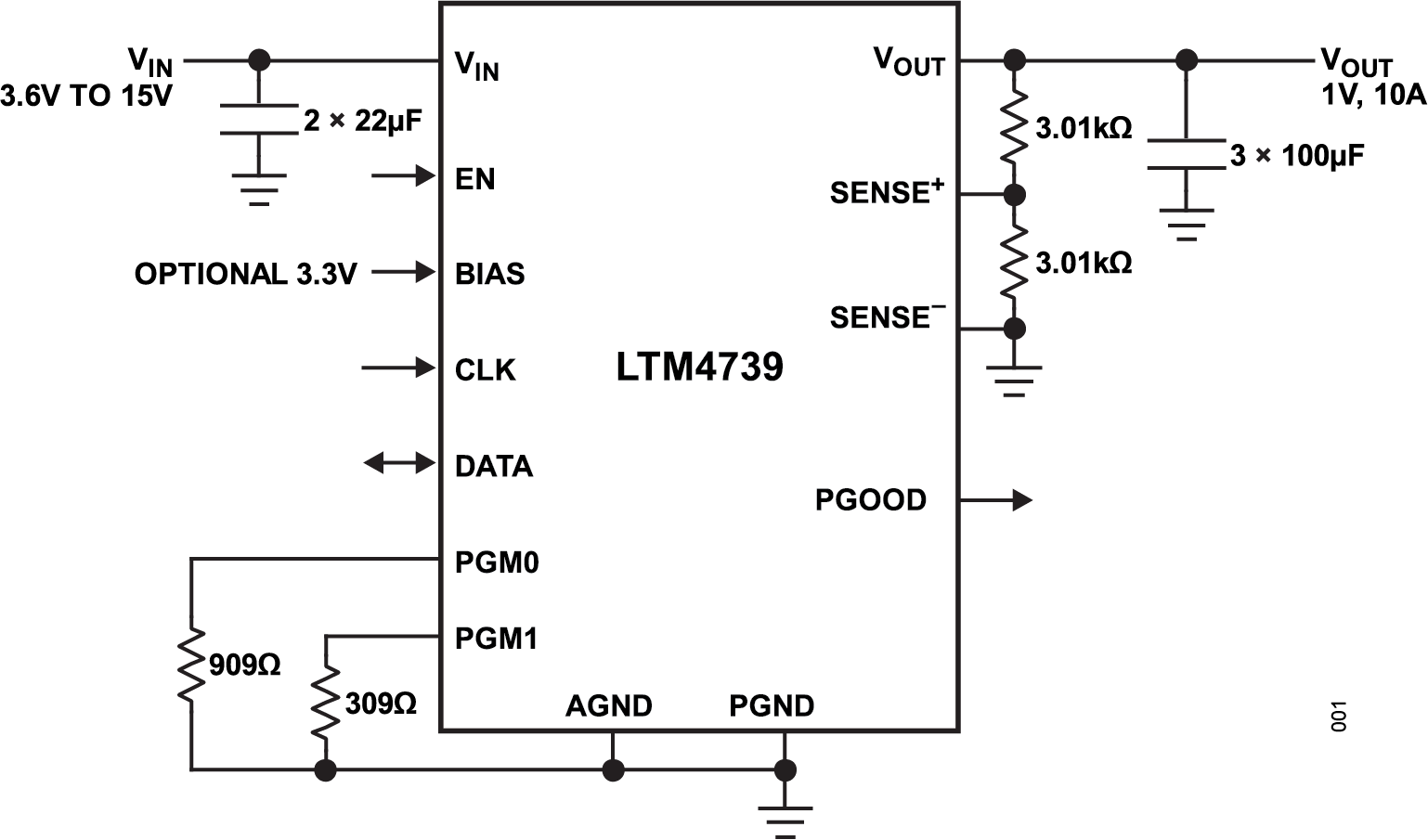

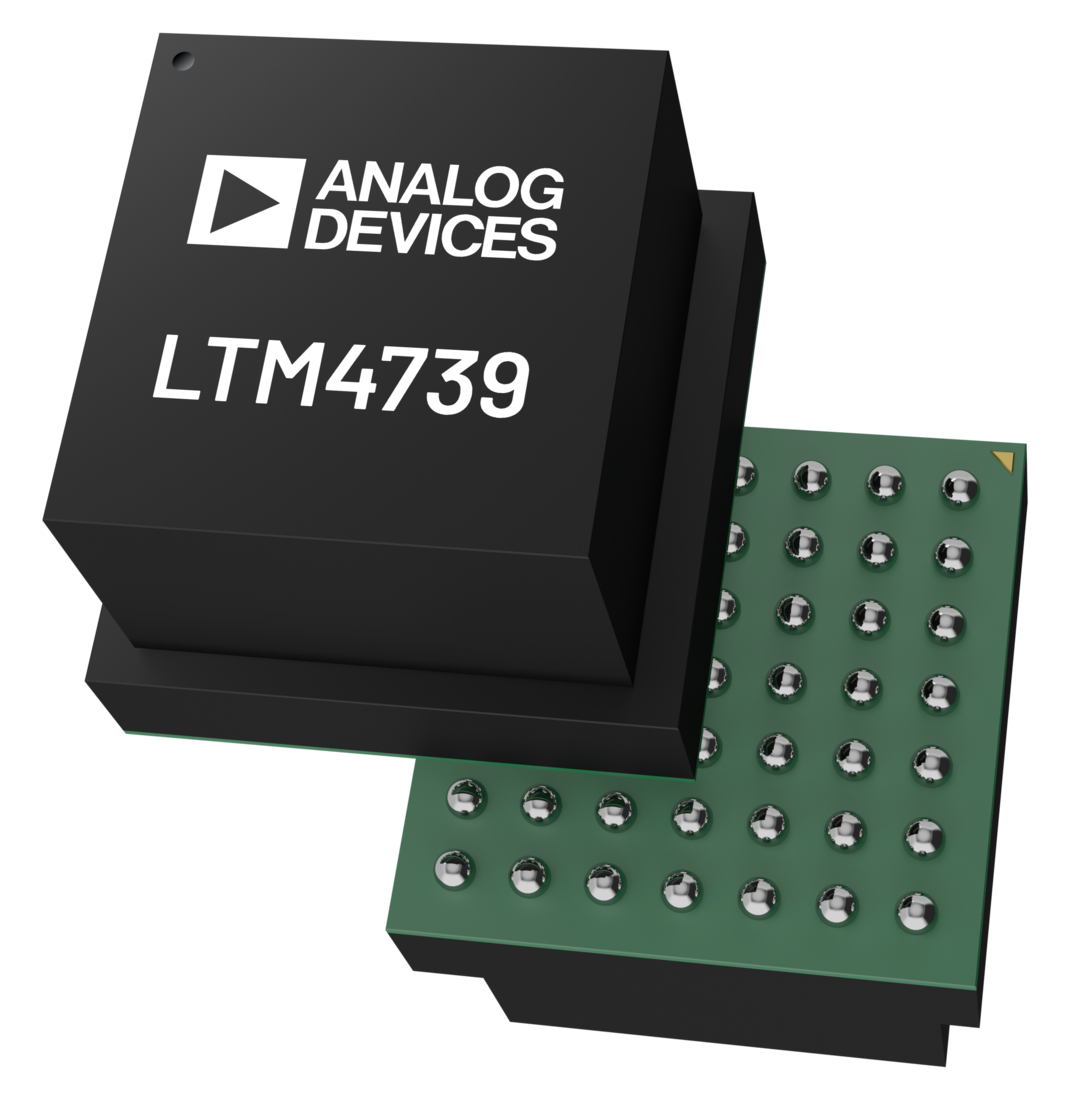

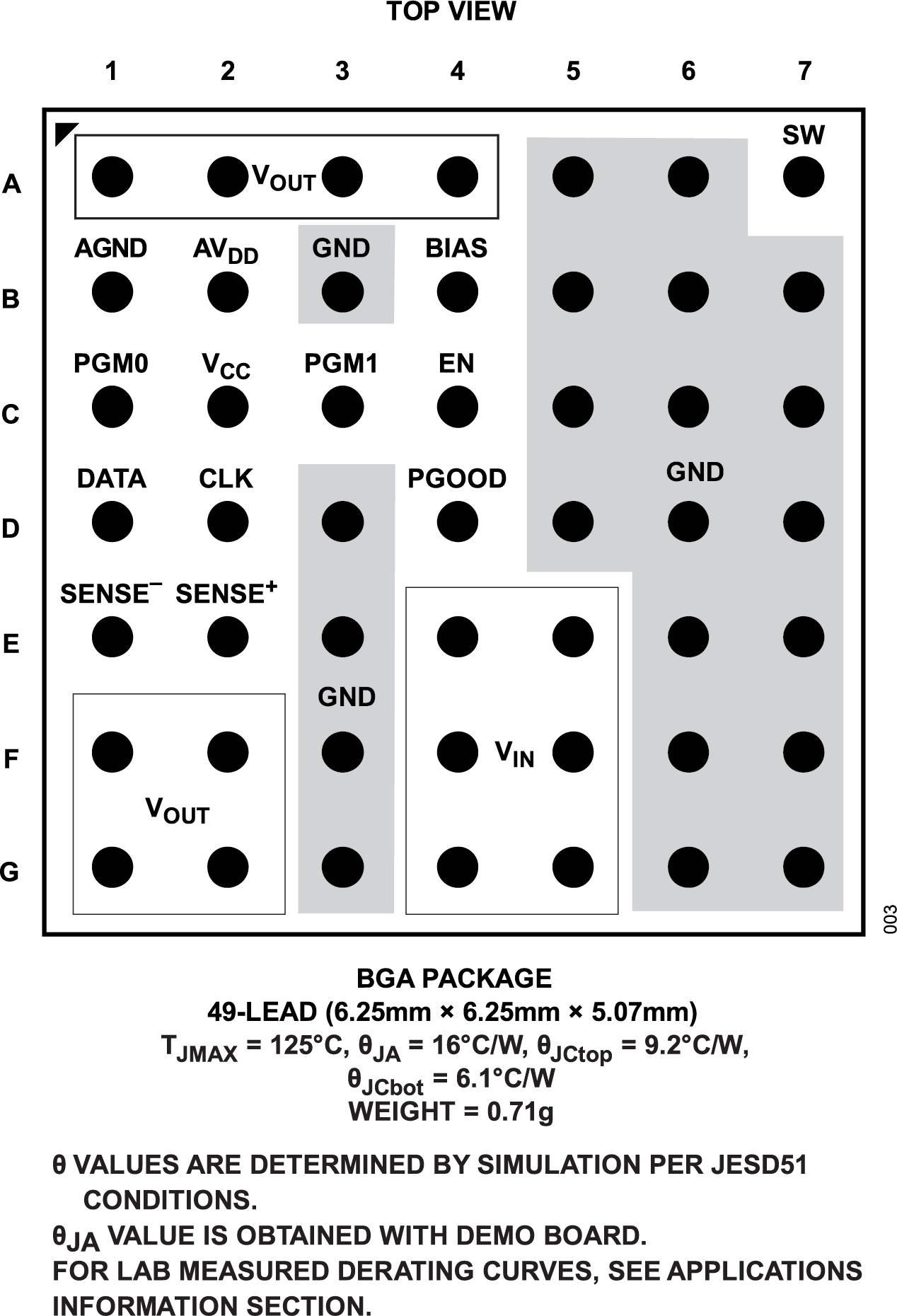

LTM4739 Simplified Block Diagram LTM4739 Efficiency LTM4739 Typical Application LTM4739 Pin Configuration LTM4739 Chip Illustration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 2

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

评估套件

eval board
schematic 1
schematic 2
schematic 3
EVAL-LTM4739-AZ

LTM4739: 15VIN, Single 10A Step-Down μModule Regulator with PMBus

立即购买 更多内容

特性和优点

  • Complete single-phase point-of-load (POL) solution.
  • 90% full load efficiency from 12VIN to 1VOUT at 10A.
  • PMBus telemetry of output current, reference voltage, input voltage, and junction temperature.

产品详情

The EVAL-LTM4739-AZ evaluation board features the LTM®4739: a complete, high efficiency, high power-density, single 10A DC-to-DC step-down power μModule® (micromodule) regulator with PMBus interface. The LTM4739 is available in a 49-lead 6.25mm × 6.25mm × 5.07mm Ball grid array (BGA) package. Read the LTM4739 data sheet before using or making any hardware changes to the EVAL-LTM4739-AZ evaluation board.

The EVAL-LTM4739-AZ input voltage range is 3V to 15V, and the output voltage range is 0.4V to 5.5V. The maximum load current is 10A. The output voltage is adjusted through the feedback resistor divider or the PMBus VOUT_COMMAND (the factory default output voltage is 1V). The switching frequency range is 500kHz to 2MHz (factory default frequency is 500kHz), configured through the pin-strap resistor at the PGM1 or with PMBus commands. The resistor value at the PGM1 pin is also used to adjust the control loop compensation parameters. The resistor value at the PGM0 pin is used to configure the positive overcurrent (POC) protection triggering level and the factory default PMBus address (0x39h). The factory default POC protection sets the peak inductor current limit to 15A. At a high ambient temperature, the current output may need to be derated (Refer to the LTM4739 data sheet for more details).
EVAL-LTM4739-AZ
LTM4739: 15VIN, Single 10A Step-Down μModule Regulator with PMBus

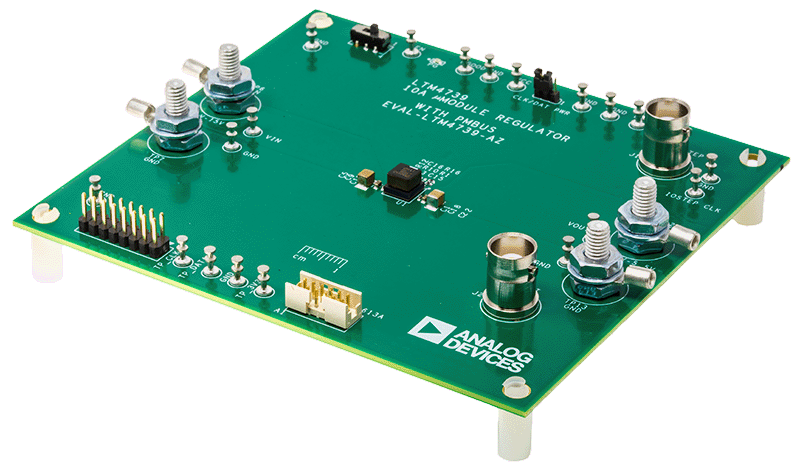

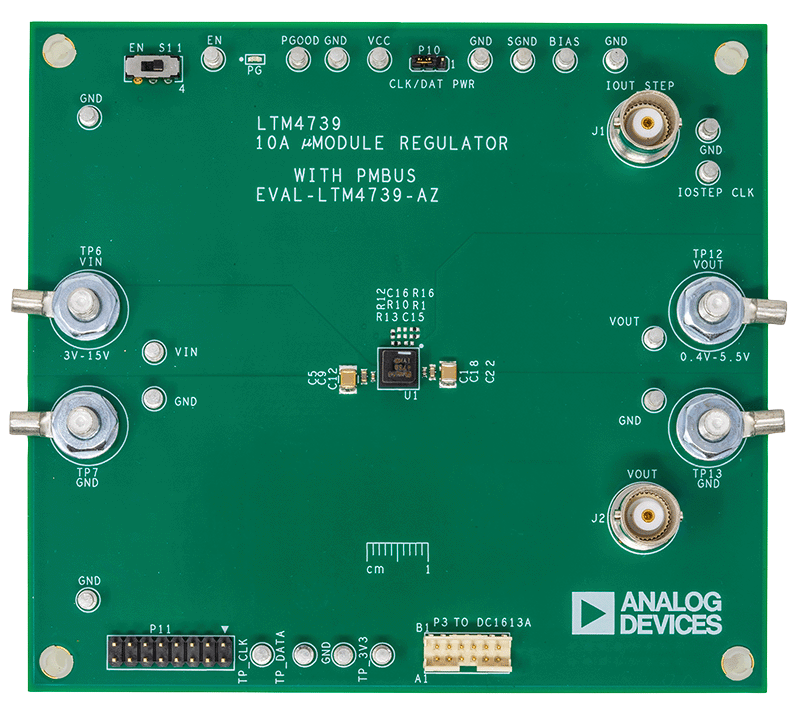

EVAL-LTM4739-AZ Board Photo Angle View EVAL-LTM4739-AZ Board Photo Top View EVAL-LTM4739-AZ Board Photo Bottom View
