LTM4707
16VIN、16A 超低噪声 Silent Switcher 3 μModule 稳压器
- 产品模型
- 2
产品详情
- 在 <1cm2（单面 PCB）或 0.5cm2（双面 PCB）的空间内提供完整的解决方案
- 低噪声 Silent Switcher®3 架构
- 超低 EMI 辐射
- 超低有效值噪声（10Hz 至 100kHz）：8μVRMS
- 整个线路、负载和温度范围内的最大总直流输出电压误差为 ±1.5%
- 输入电压范围：3V 至 16V
- 输出电压范围：0.3V 至 6V
- 最大连续输出电流为 16A
- 可调并且可同步：300kHz 至 3MHz
- 电流模式控制，快速瞬态响应
- 强制连续模式 (FCM) 功能
- 多相并联均流
- 可编程电源正常
- 采用 49 引脚、6.25mm × ×6.25mm × ×5.07mm BGA 封装
LTM4707 是一款采用微小 6.25mm × 6.25mm × 5.07mm BGA 封装的完整 16A 降压型 Silent Switcher 3 电源 μModule® （微模块）稳压器。该封装中包含开关控制器、功率 MOSFET、电感器以及支持的组件。LTM4707 的工作输入电压范围为 3V 至 16V，支持 0.3V 至 6V 的输出范围。通过单一电阻器来设置输出电压，从而在输出范围内提供单位增益操作，并产生与输出电压无关的、几乎恒定的输出噪声。只需要批量输入和输出电容器即可完成该设计。
LTM4707 采用 Silent Switcher 3 架构，配有内部热环路旁路电容器，可实现低电磁干扰 (EMI) 和高效率。LTM4707 具有超低噪声架构，可获得卓越的低频 (<100kHz) 输出噪声。这些低 EMI 和低噪声特性使 LTM4707 非常适合大电流和噪声敏感型应用，这些应用受益于同步开关稳压器的高效率。LTM4707 具有符合 RoHS 指令的端子涂装。
应用- 电信、网络和工业设备
- 射频电源，包括 PLL、VCO、混频器、LNA 和 PA
- 低噪音仪器仪表
- 高速高精度数据转换器
参考资料
数据手册 1
用户手册 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTM4707EY#PBF | 49-Ball Chip Scale Package Ball Grid Array [CSP_BGA] | ||
| LTM4707IY#PBF | 49-Ball Chip Scale Package Ball Grid Array [CSP_BGA] |
这是最新版本的数据手册
软件资源
找不到您所需的软件或驱动?
申请驱动/软件工具及仿真模型
LTpowerCAD 1
LTpowerCAD中提供以下器件的设计工具：
- LTM4707
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
LTpowerCAD®是一种电源设计程序，它选择功率级元件，提供详细效率信息，显示快速环路波特图稳定性和负载瞬态分析，并可导出至LTspice进行仿真。

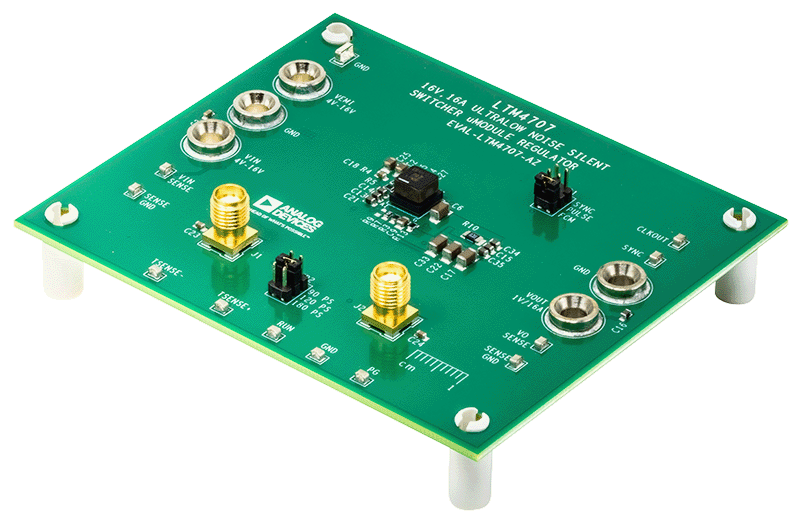

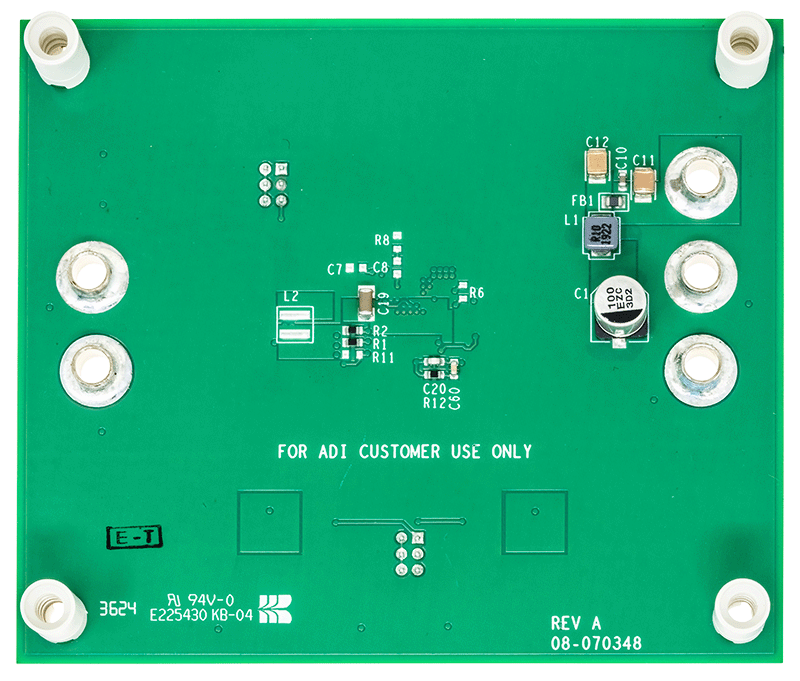

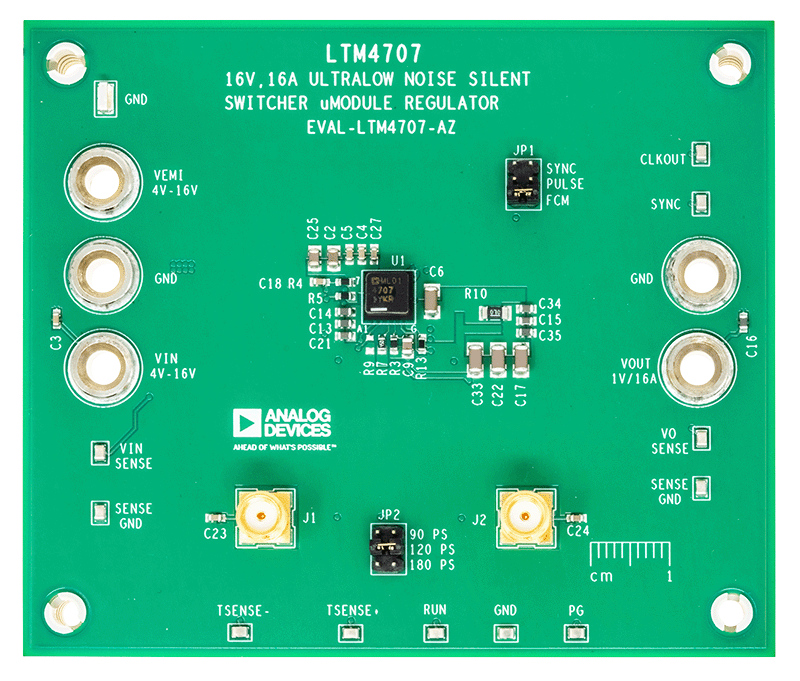

评估套件
LTM4707 |16V、16A 超低噪声 Silent Switcher 3 μModule 稳压器
