概览
优势和特点
- 宽工作输入电压范围：4.5V 至 38V
- 10A DC (典型值)、12A 峰值输出电流
- 输出范围：0.6V 至 6V
- ±1.5% 的最大总 DC 输出电压误差
- 用于 POL 调节的差分远端采样放大器
- 内部温度、模拟指示器输出
- 过流折返和过热保护
- 电流模式控制 / 快速瞬态响应
- 可并联以提供更高的输出电流
- 可选的脉冲跳跃操作
- 软起动 / 电压跟踪 / 预偏置启动
- 15mm x 15mm x 5.01mm BGA 封装
- 符合 SnPb (BGA) 或 RoHS 标准的涂层
- UVLO、过压停机和锁断门限
- N 沟道过压电源中断 MOSFET 驱动器
- 可采用极少外部组件的浪涌抑制器
- 稳固、可复位的锁断过压保护
- N 沟道过压放电功率 MOSFET 驱动器
产品详情
LTM®4641 是一款开关模式降压型 DC/DC μModule®(微型模块) 稳压器，具有高级输入和负载保护功能。针对下列故障的跳变检测门限是可定制的：输入欠压、过热、输入过压和输出过压。部分故障条件可针对锁断或迟滞再起动响应而设定 (或停用)。封装中内置了开关控制器和内务处理 IC、功率 MOSFET、电感器、过压驱动器、偏置电路和支持组件。该器件可在 4V 至 38V (4.5V 启动) 的输入电压范围内运作，支持 0.6V 至 6V 的输出 (由一个负责执行负载点电压远端采样的外部电阻器网络来设定)。
LTM4641 的高效率设计能够提供高达 10A 的连续电流。仅需少量的输入和输出电容器。这款稳压器的恒定导通时间电流模式控制架构实现了高降压比以及针对瞬态电压和负载变化的快速响应。LTM4641可提供符合 SnPb或 RoHS 标准引脚涂层的 15mm x 15mm x 5.01mm封装。
Applications
- 坚固型电子产品
- 航空电子和工业设备
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

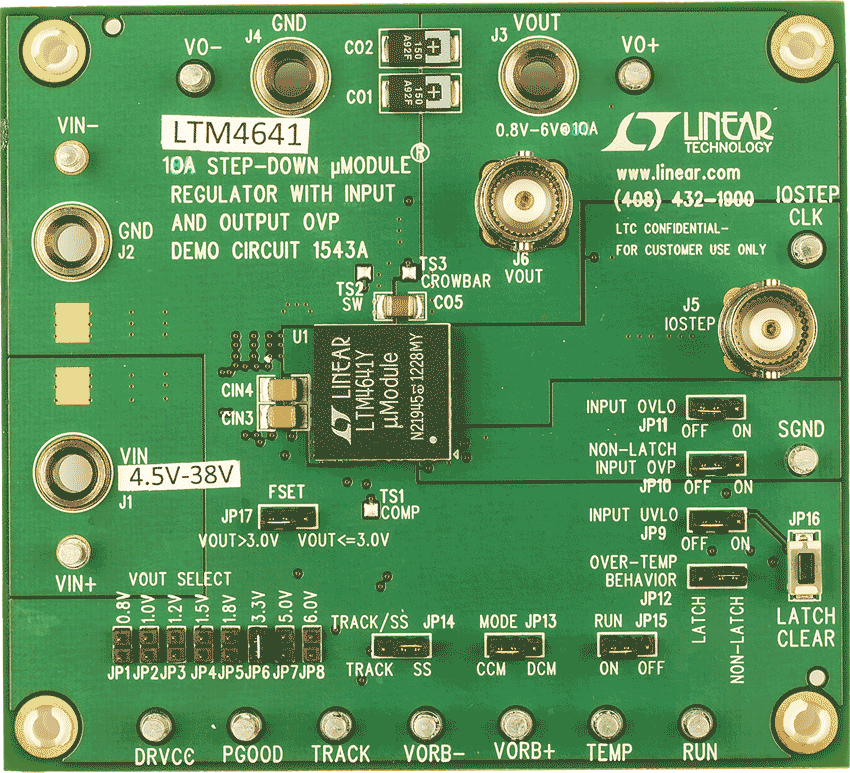

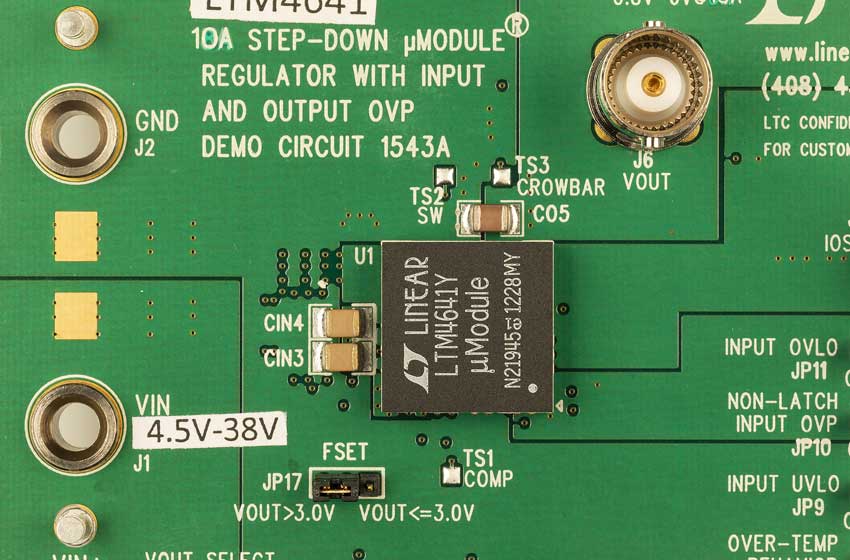

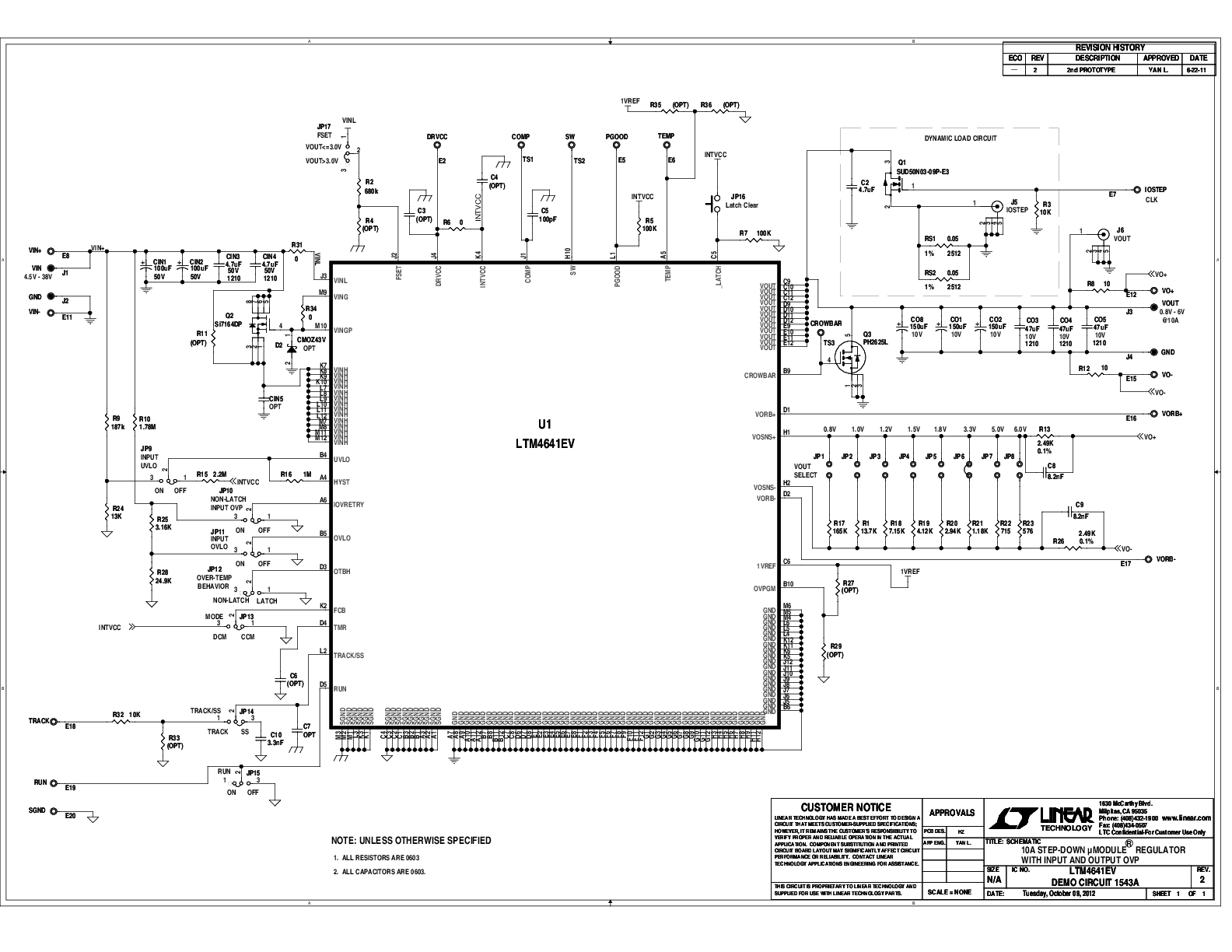

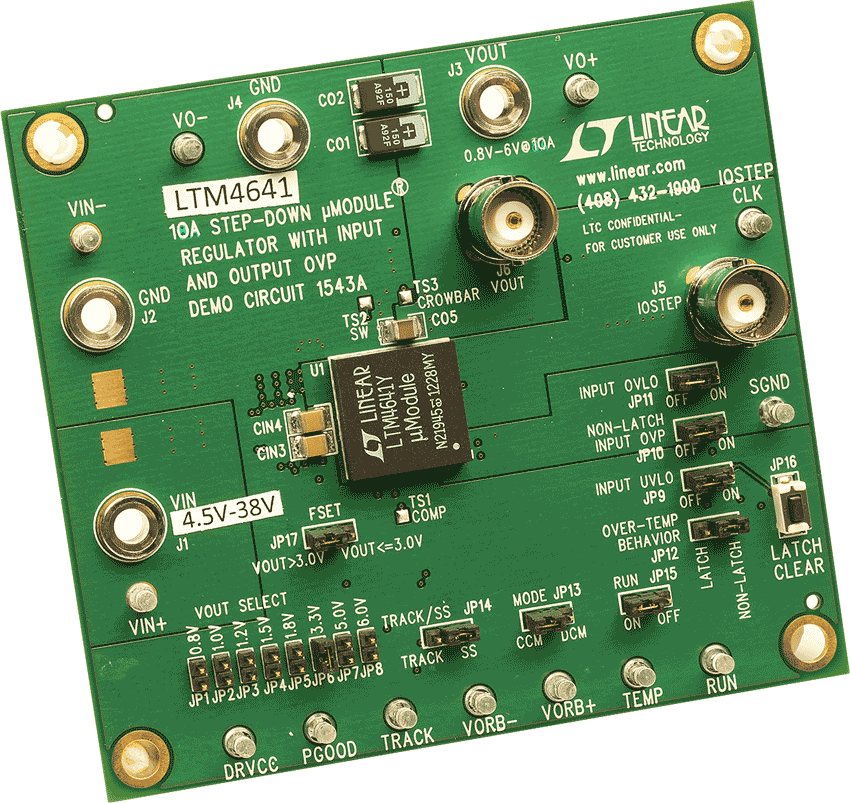

评估套件 (2)
文档
Reliability Data (1)
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：
LTpowerCAD
LTpowerCAD®是一种电源设计程序，它选择功率级元件，提供详细效率信息，显示快速环路波特图稳定性和负载瞬态分析，并可导出至LTspice进行仿真。
如要打开此电路的项目文件，请执行以下操作：
第1步：下载并在计算机上安装LTpowerCAD。
第2步：单击下面的链接，下载特定器件项目文件。
第3步：如果项目文件不运行，请右键单击该链接并选择“目标另存为”。然后启动LTpowerCAD工具，并从“文件”菜单中选择“打开项目”即可打开项目文件。
LTpowerCAD中提供以下器件的设计工具：
参考资料
技术文章 (6)
Product Selector Card (2)
具故障保护功能的 38V、10A DC/DC μModule 稳压器可为高端 ASIC 和 FPGA 供电

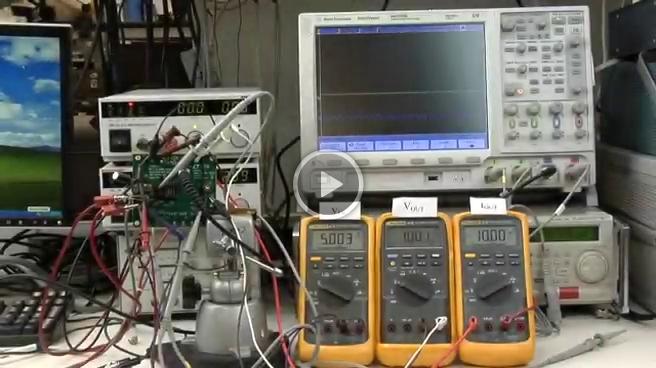

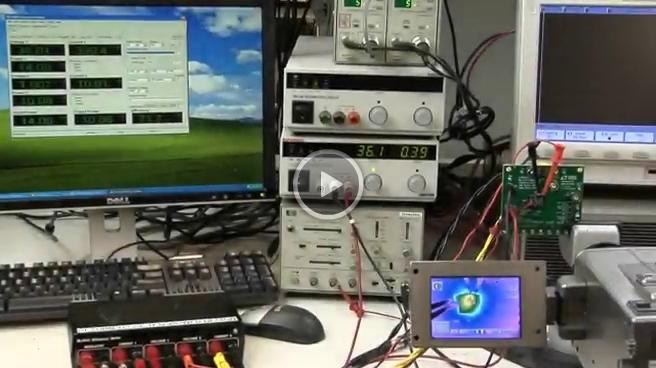

LTM4641 － 效率测试

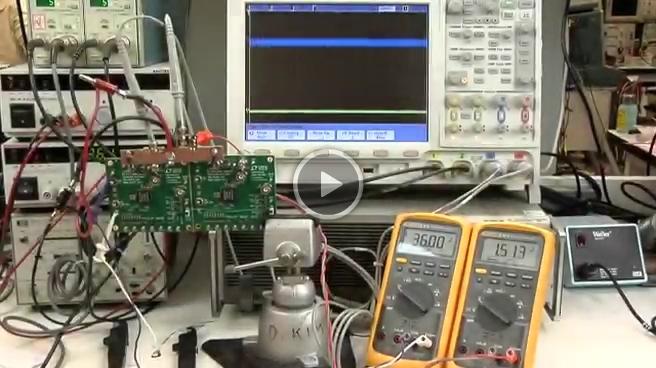

LTM4641 － 并行的输出

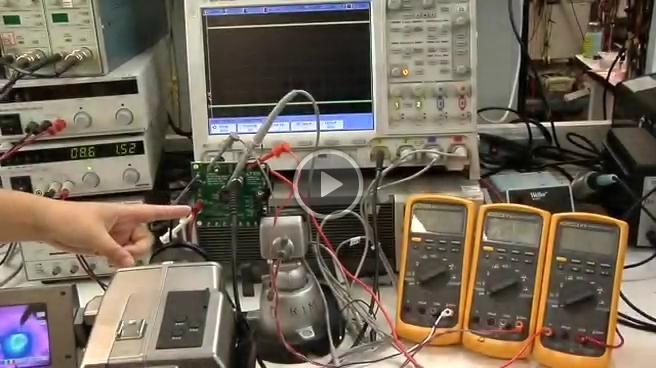

LTM4641 视频 — 80V 输入浪涌保护

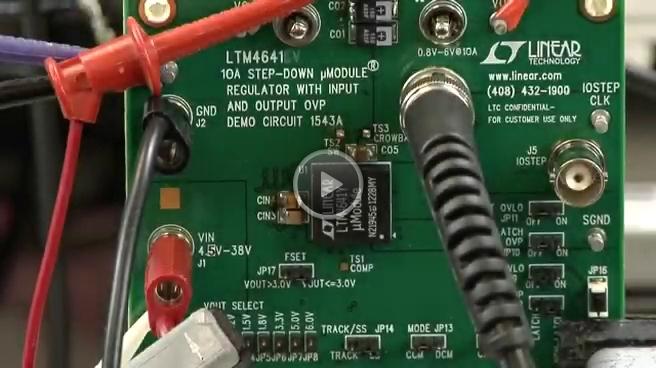

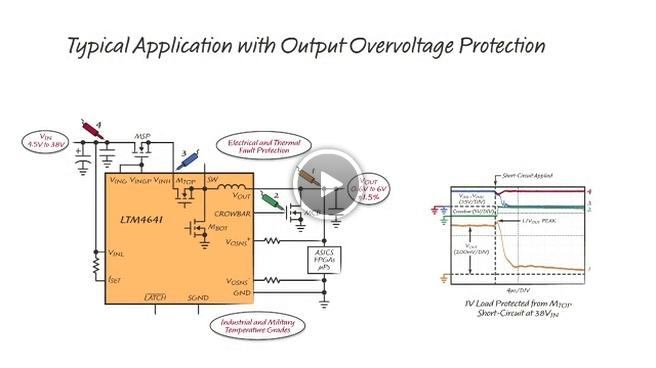

LTM4641 － 输出过压响应
