概览
优势和特点
- 完整的 20A 开关模式电源
- 2.375V 至 7V 输入电压范围 (VIN < 4.5V，需要 CPWR 偏置)
- 0.6V 至 5.5V 输出电压范围
- ±1.5% 的最大总 DC 输出电压误差 (-40°C 至 125°C)
- 差分远端采样放大器用于精准稳压 (VOUT ≤ 3.3V)
- 电流模式控制 / 快速瞬态响应
- 并联多相均流 (高达 80A)
- 频率同步
- 可选的脉冲跳跃或突发模式 (Burst Mode®) 操作
- 软起动 / 电压跟踪

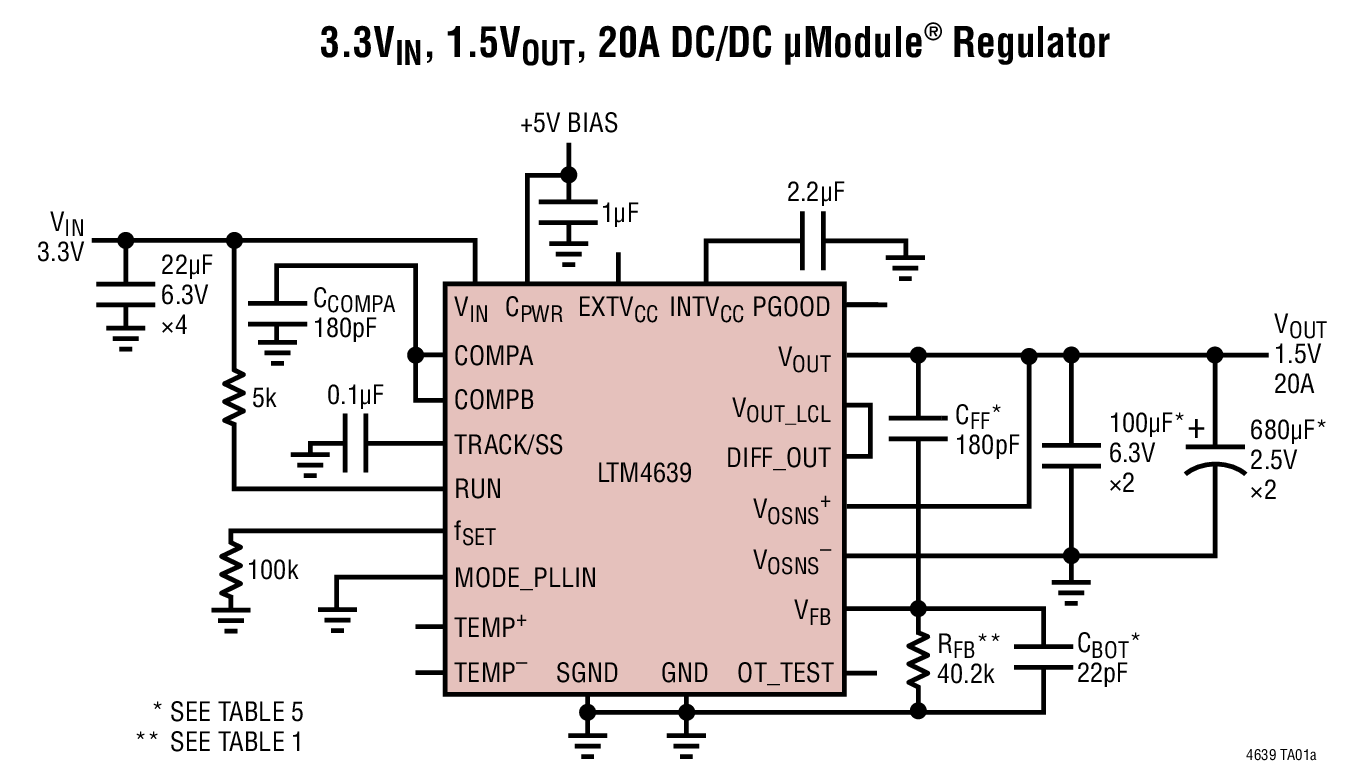

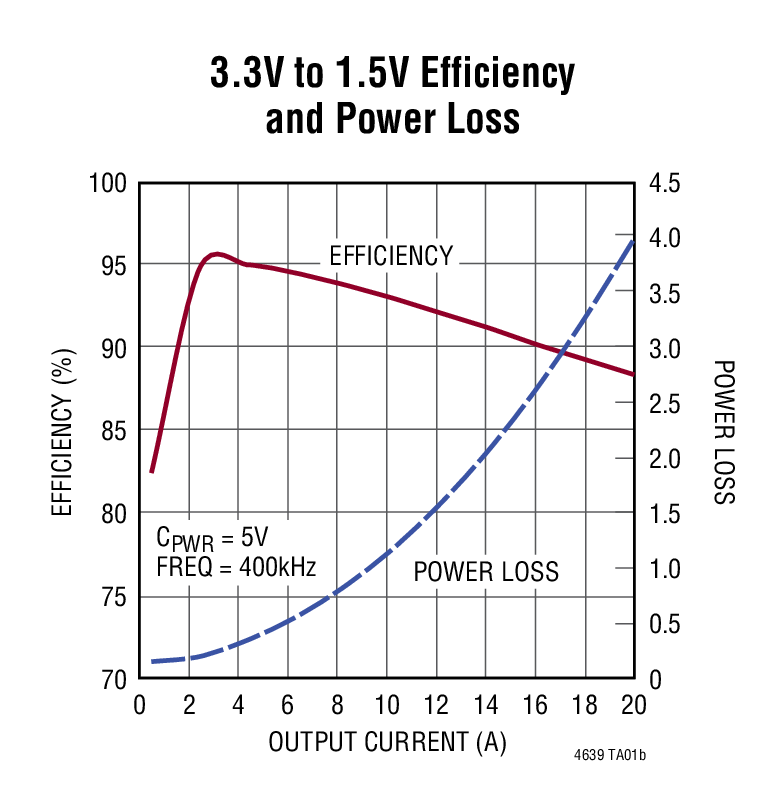

- 效率高达 88% (3.3VIN、1.5VOUT)
- 过流折返保护
- 输出过压保护
- 内部温度监视器
- 过热保护

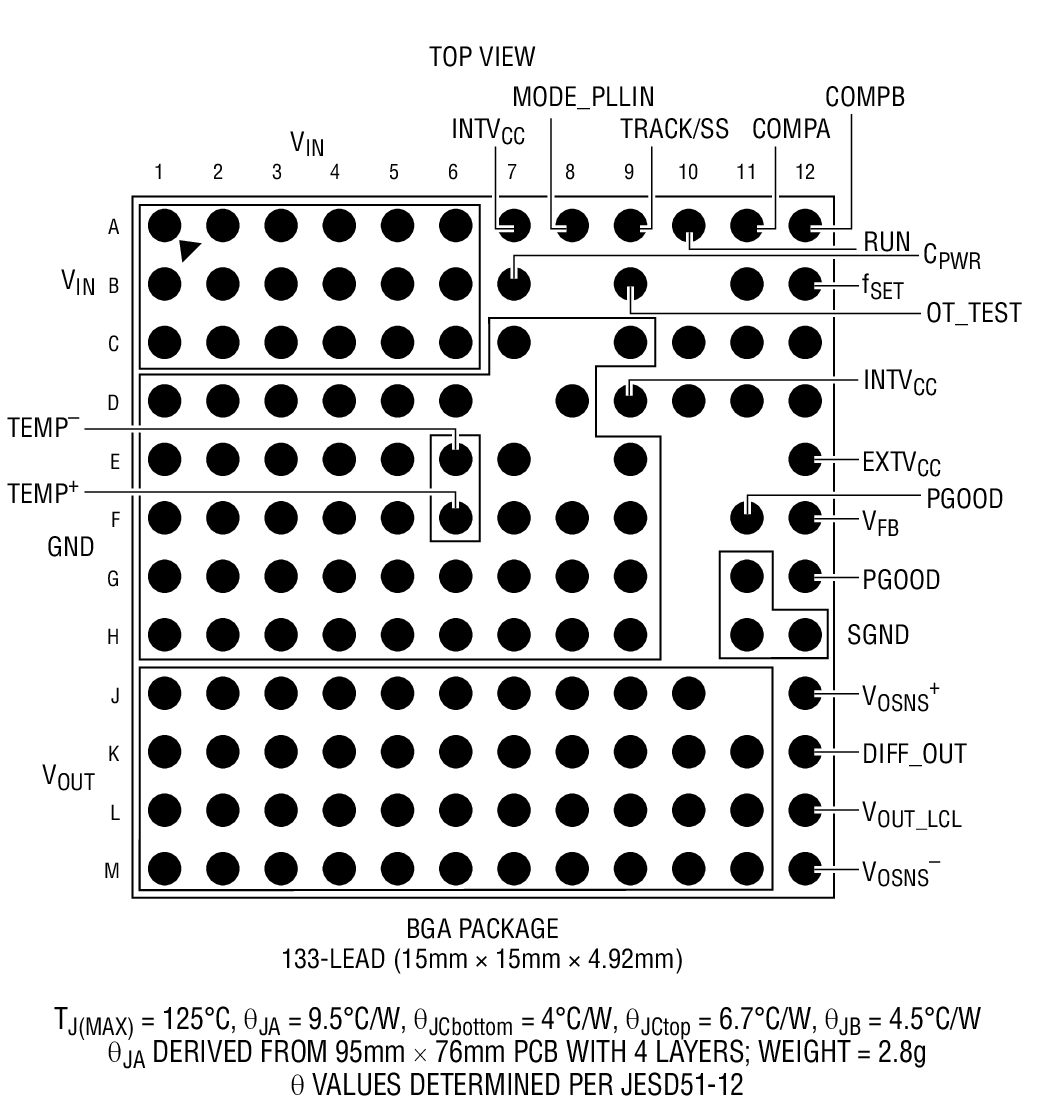

- 15mm x 15mm x 4.92mm BGA 封装
产品详情
LTM®4639 是一款完整的 20A 输出、高效率、开关模式、降压型 DC/DC μModule (微型模块) 稳压器。封装中内置了开关控制器、功率FET、电感器和补偿组件。LTM4639 可在一个 2.375V 至 7V 的输入电压范围内运作，支持一个 0.6V 至 5.5V 的输出电压范围 (由单个外部电阻器来设定)。仅需少量的输入和输出电容器。
电流模式操作实现了多达 4 个 LTM4639 稳压器的精准均流，以获得高达 80A 的输出。高开关频率和一种电流模式架构的运用提供了针对电压和负载变化的非常快之瞬态响应，而并未牺牲稳定性。该器件支持频率同步、多相 / 均流、突发模式操作以及用于电源轨排序的输出电压跟踪功能。内置了一个二极管连接的 PNP 晶体管以用作内部温度监视器。如需在高达 20V 的输入条件下运作，请见 LTM4637 的相关信息。
LTM4639 采用 15mm x 15mm x 4.92mm BGA 封装。LTM4639 符合 RoHS 标准。
应用
- 电信服务器和网络设备
- 工业设备
- 医疗系统
- 高环境温度系统
- 3.3V 输入系统
产品分类
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
评估套件 (1)
参考资料
-
R504 Reliability Data3/26/2018
-

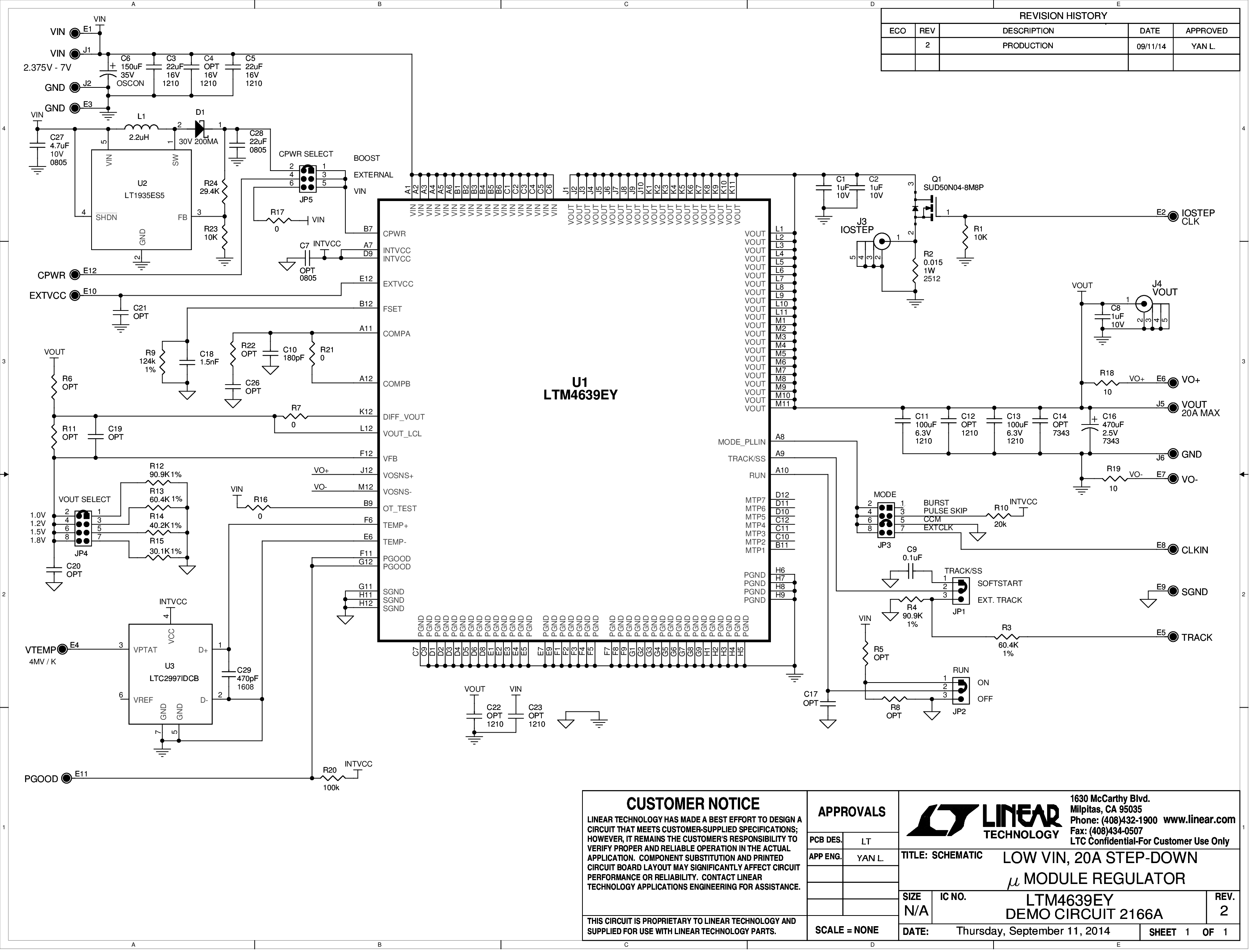

DC2166A - Demo Manual4/24/2015
-
SnPb (Tin-Lead) BGA Packages μModule Power Products7/13/2017
-
μModule Power Products4/4/2017
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：
LTM4639
LTpowerCAD
LTpowerCAD®是一种电源设计程序，它选择功率级元件，提供详细效率信息，显示快速环路波特图稳定性和负载瞬态分析，并可导出至LTspice进行仿真。
如要打开此电路的项目文件，请执行以下操作：
第1步：下载并在计算机上安装LTpowerCAD。
第2步：单击下面的链接，下载特定器件项目文件。
第3步：如果项目文件不运行，请右键单击该链接并选择“目标另存为”。然后启动LTpowerCAD工具，并从“文件”菜单中选择“打开项目”即可打开项目文件。
LTpowerCAD中提供以下器件的设计工具：
LTM4639
配套产品推荐
LTM4639 配套产品
推荐 使用的相关器件
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTM4639EY#PBF | 材料声明 | 质量和可靠性 | 133-Lead BGA (15mm x 15mm x 4.92mm) | |
| LTM4639IY | 材料声明 | 质量和可靠性 | 133-Lead BGA (15mm x 15mm x 4.92mm) | |
| LTM4639IY#PBF | 材料声明 | 质量和可靠性 | 133-Lead BGA (15mm x 15mm x 4.92mm) | |
| Wafer Fabrication Data | R504 Reliability Data |
