概览
优势和特点
- 完整的开关模式电源
- 宽输入电压范围：4.5V 至 28V
- 6A DC 典型值、8A 峰值输出电流
- 0.6V 至 5V 输出电压
- 输出电压跟踪和裕度调节
- 采用远端检测以实现精准稳压
- 典型工作频率：1MHz
- PLL 频率同步
- 1.5% 稳压
- 电流折返保护 (在启动时停用)
- 与 LTM4601 / LTM4601HV / LTM4603 引脚相兼容
- 超快速瞬态响应
- 电流模式控制

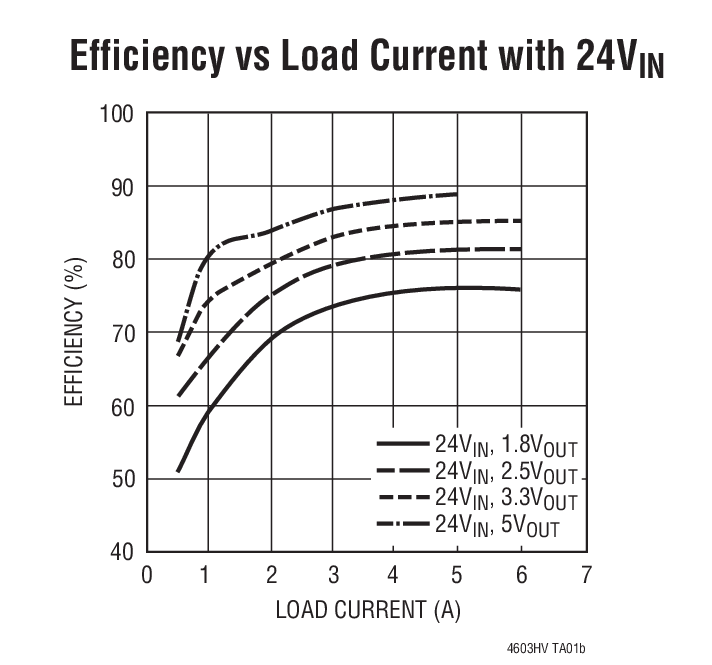

- 在 5VIN、3.3VOUT 时的效率高达 93%
- 可设定的软起动
- 输出过压保护
- 具有金制涂层衬垫并符合 RoHS 标准的无铅型 (e4) 封装

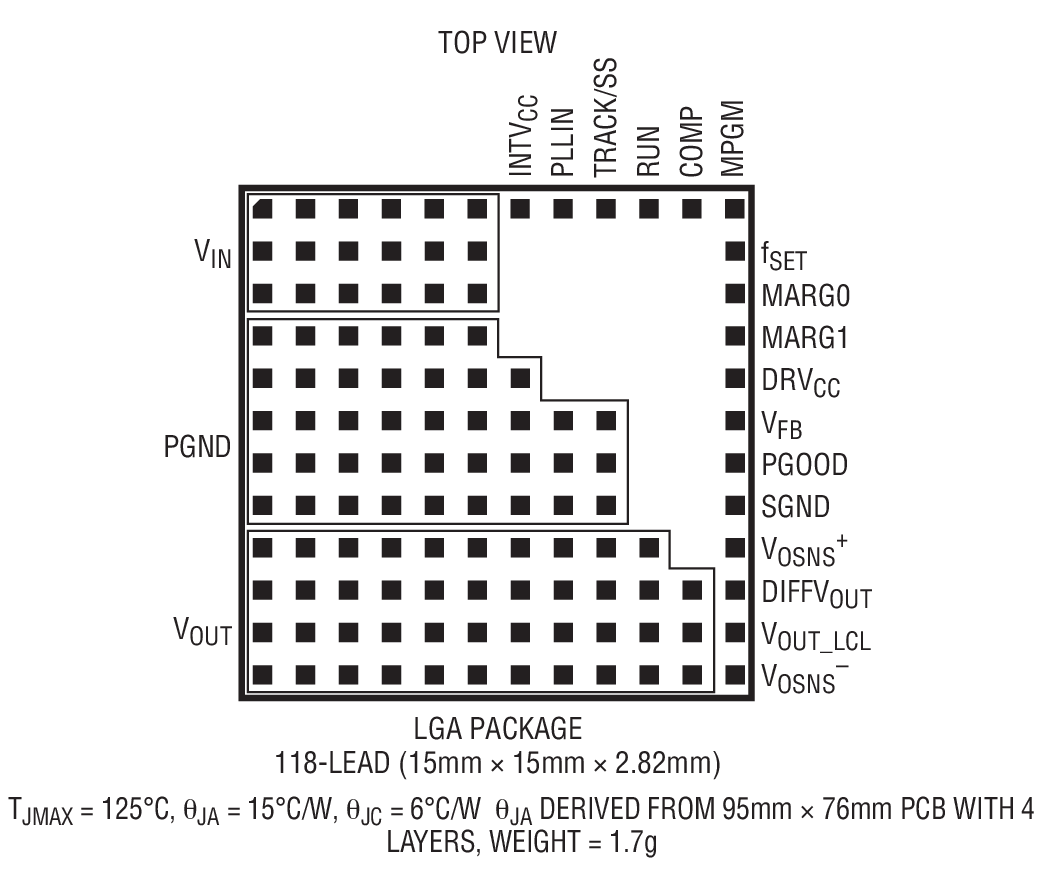

- 小占板面积、扁平 (15mm x 15mm x 2.8mm) 表面贴装型 LGA 封装
产品详情

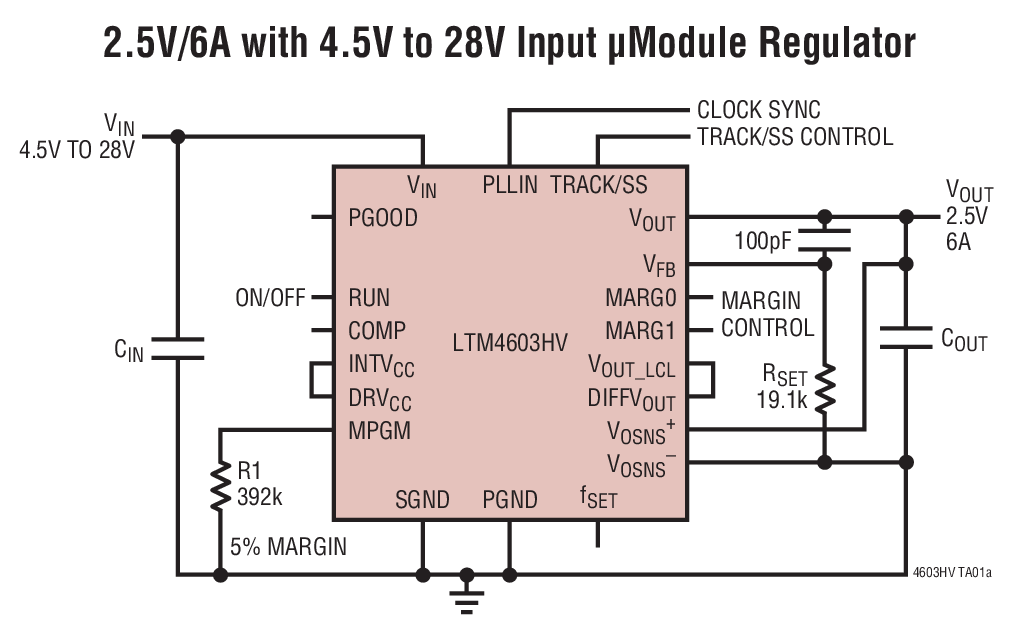

LTM®4603HV 是一款完整的 6A 降压型开关模式 DC/DC 电源，具有板载开关控制器、MOSFET、电感器和所有的支持元件。该微型模块 (μModule®) 被内置于一个小型表面贴装 15mm x 15mm x 2.82mm LGA 封装中。LTM4603HV 的工作输入电压范围为 4.5V 至 28V，可支持 0.6V 至 5V 的输出电压范围以及输出电压跟踪和裕度调节功能。高效率设计提供了 6A 的连续电流 (峰值为 8A)。仅需采用大容量输入和输出电容器便可完成全部的设计。
扁平 (高度仅 2.82mm) 且重量轻 (1.7g) 的封装能够很容易地安装在 PC 板背面上的未用空间中，以实现高密度负载点调节。可以使该 μModule 与一个外部时钟相同步，以减少无用的频率谐波，并允许执行多相 (PolyPhase®) 操作，用于提供高负载电流。
高开关频率和自适应接通时间电流模式架构的运用实现了针对输入电压和负载变化的快速瞬态响应，而并未牺牲稳定性。可采用一个板载远端检测放大器来精准地调节输出电压，这样使输出电流不受负载电流的影响。
应用
- 电信和网络设备
- 服务器
- 工业设备
- 负载点调节
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

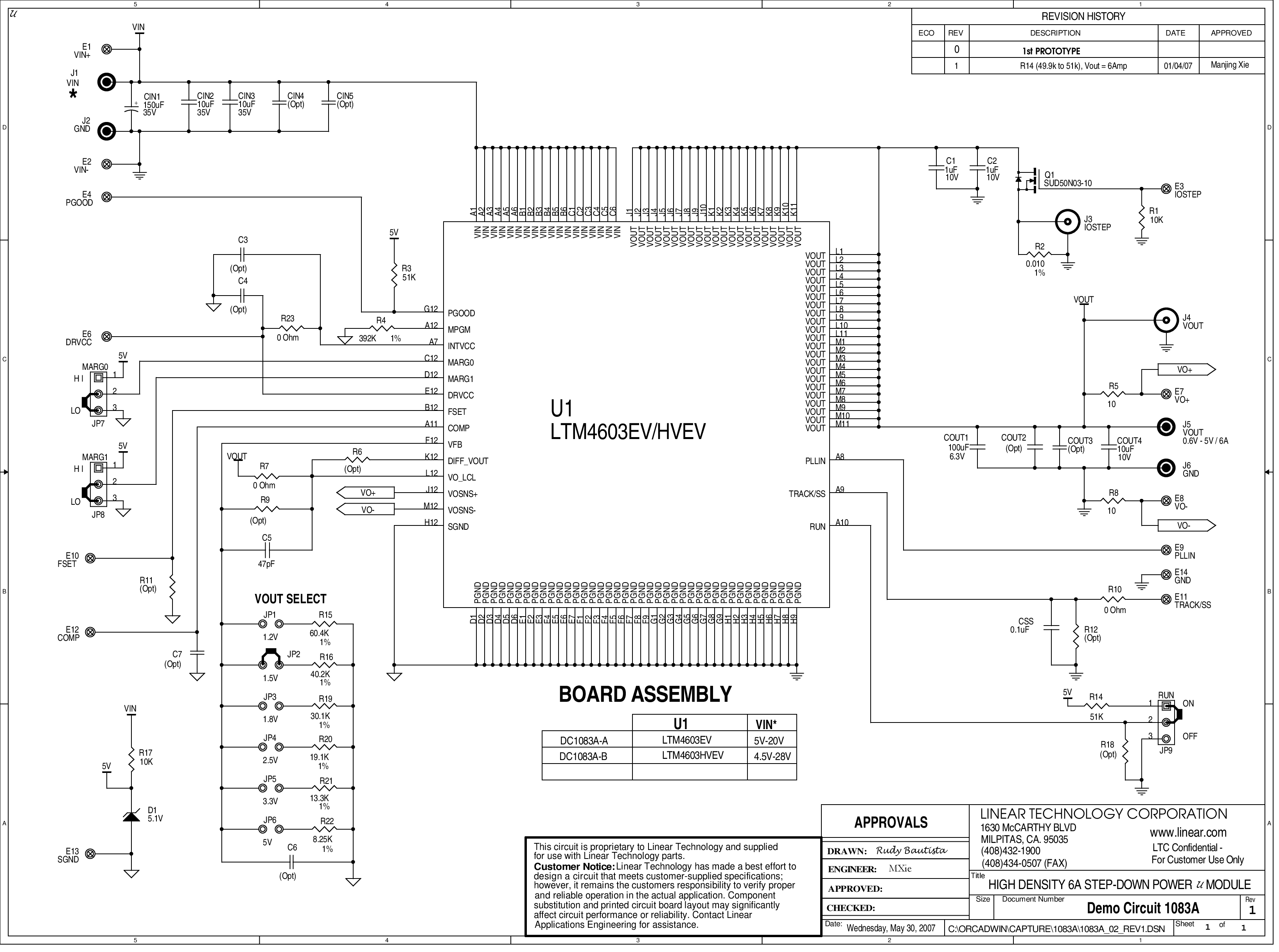

评估套件 (1)
参考资料
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：
LTM4603
LTM4603-1
LTM4603HV
