概览
优势和特点
- 完整的开关模式电源
- 宽输入电压范围：4.5V 至 28V
- 12A DC 典型值、14A 峰值输出电流
- 0.6V 至 5V 输出电压
- 输出电压跟踪和裕度调节
- 用于增强焊接强度的备用安装衬垫
- 可并联多个 μModule® 以实现均流
- 采用差分远端检测以实现精准稳压
- PLL 频率同步
- ±1.5% 总 DC 误差
- 电流折返保护 (在启动时停用)
- 符合 SnPb 或 RoHS 标准的涂层
- -55ºC 至 125ºC 工作温度范围 (LTM4601AHVMPV)
- UltraFast™ 瞬态响应

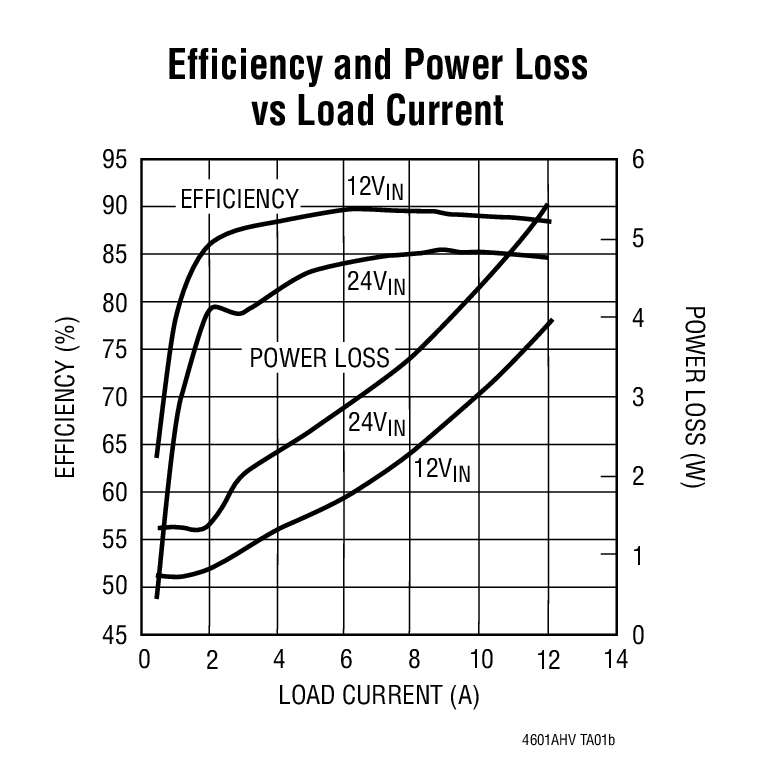

- 效率高达 95% (在 5VIN、3.3VOUT)
- 可编程软起动
- 输出过压保护
- 增强型表面贴装 LGA (15mm x 15mm x 2.82mm) 和 BGA (15mm x 15mm x 3.42mm) 封装
产品详情
LTM®4601AHV 是一款完整的 12A 降压型开关模式 DC/DC 电源，具有内置开关控制器、MOSFET、电感器和所有的支持元件。该 μModule 采用表面贴装型 15mm x 15mm x 2.82mm LGA 或 15mm x 15mm x 3.42mm BGA 封装。LTM4601AHV LGA 和 BGA 封装采用了备用安装衬垫设计，旨在提高焊点强度，从而达到延长温度循环耐久性的目的。LTM4601AHV 可在一个 4.5V 至 28V 的输入电压范围内运作，支持 0.6V 至 5V 的输出电压范围以及输出电压跟踪和裕度调节功能。这种高效型设计可提供 12A 的连续电流 (峰值可达 14A)。仅需采用大容量输入和输出电容器便可实现完整的设计。
扁平且重量轻的封装能够很容易地安装在 PC 板背面上的未用空间，以实现高密度负载点调节。可以使该 μModule 与一个外部时钟相同步，以减少无用的频率谐波，并允许执行多相 (PolyPhase®) 操作，用于提供高负载电流。
可采用一个内置差分远端检测放大器来准确地调节输出电压，这样使输出电流不受负载电流的影响。LTM4601AHV 具有符合 SnPb 或 RoHS 标准的引脚涂层。
应用
- 电信、工业和网络设备
- 军用和航空电子系统
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-

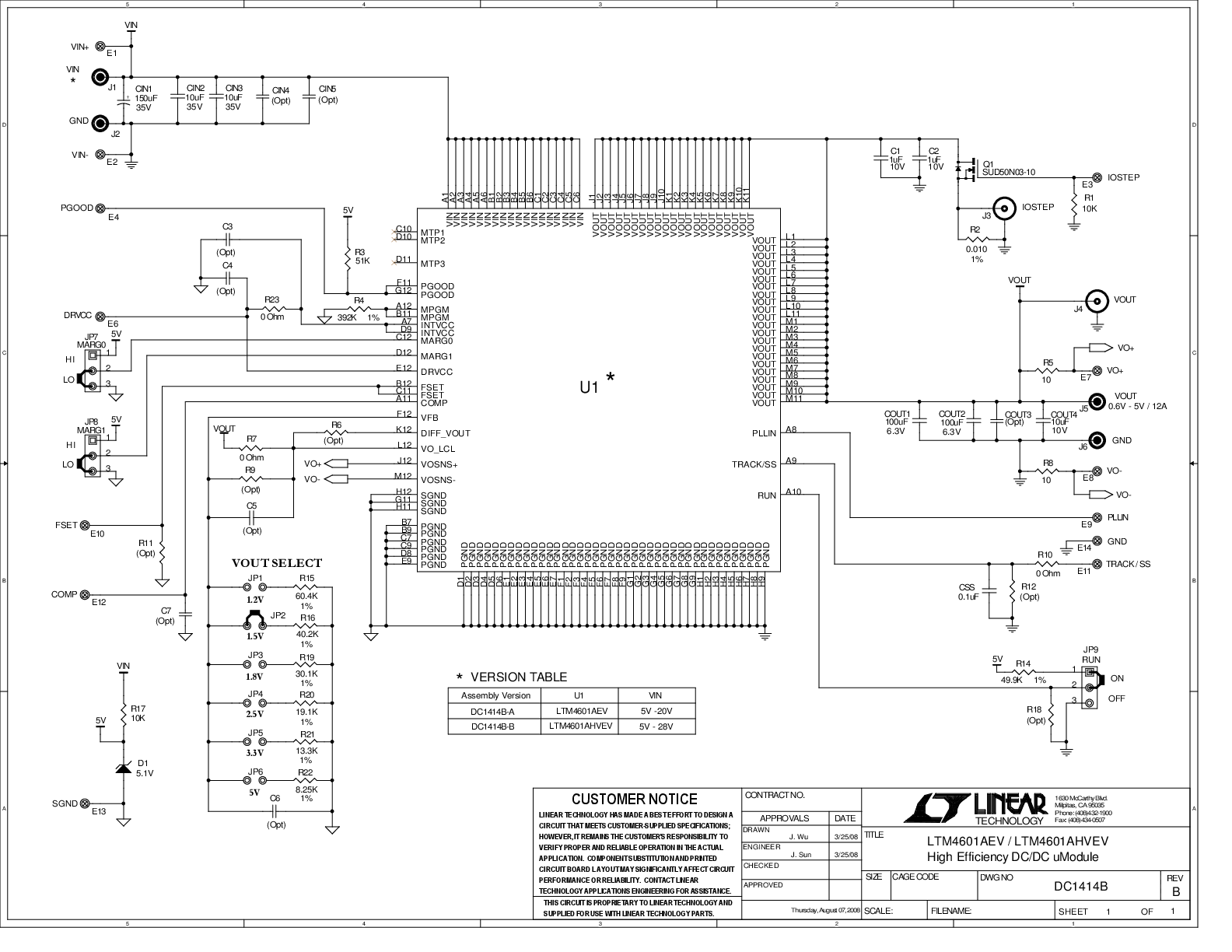

DC1414B - Demo Manual3/29/2011
-
SnPb (Tin-Lead) BGA Packages μModule Power Products7/13/2017
-
μModule Power Products4/4/2017
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：
LTM4601
LTM4601-1
LTM4601A
LTM4601A-1
LTM4601AHV
LTM4601HV
配套产品推荐
LTM4601AHV 配套产品
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|

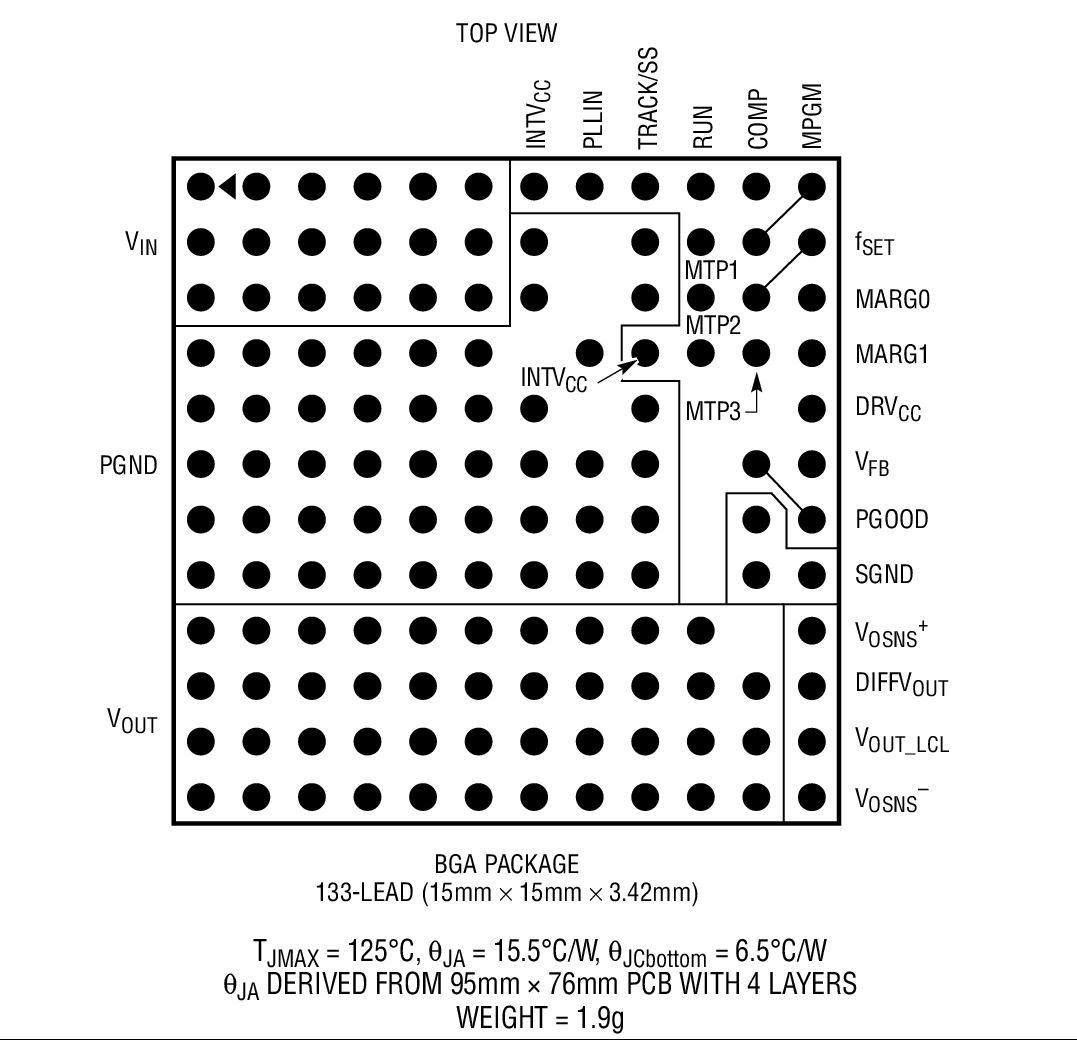

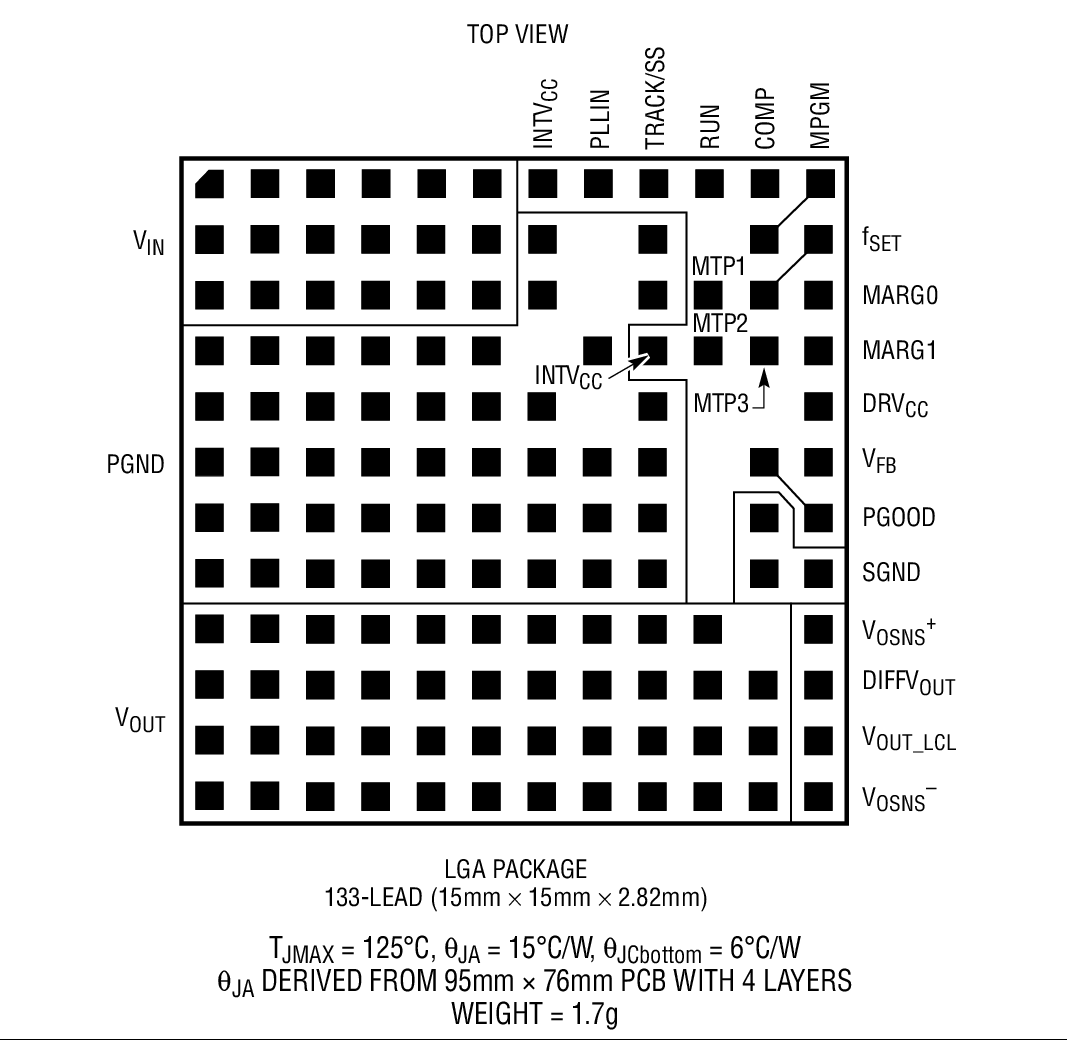

| LTM4601AHVEV#PBF | 材料声明 | 质量和可靠性 | 133-Lead LGA (15mm x 15mm x 2.82mm) | |
| LTM4601AHVEY#PBF | 材料声明 | 质量和可靠性 | 133-Lead BGA (15mm x 15mm x 3.42mm) | |
| LTM4601AHVIV#PBF | 材料声明 | 质量和可靠性 | 133-Lead LGA (15mm x 15mm x 2.82mm) | |
| LTM4601AHVIY | 材料声明 | 质量和可靠性 | 133-Lead BGA (15mm x 15mm x 3.42mm) | |
| LTM4601AHVIY#PBF | 材料声明 | 质量和可靠性 | 133-Lead BGA (15mm x 15mm x 3.42mm) | |
| LTM4601AHVMPV#PBF | 材料声明 | 质量和可靠性 | 133-Lead LGA (15mm x 15mm x 2.82mm) | |
| LTM4601AHVMPY | 材料声明 | 质量和可靠性 | 133-Lead BGA (15mm x 15mm x 3.42mm) | |
| LTM4601AHVMPY#PBF | 材料声明 | 质量和可靠性 | 133-Lead BGA (15mm x 15mm x 3.42mm) | |
