概览
优势和特点
- 同步升压和降压控制器
- 当级联，允许 VIN 高于、低于或等于稳压的 VOUT
- 输入骤降 (如冷启动) 低至 2.5V 时输出保持稳压
- 宽偏置输入电压范围：4.5V 至 38V
- 低输入和输出纹波
- 低 EMI
- 快速输出瞬态响应
- 高轻载效率
- 低工作 IQ：33μA (两个通道接通)
- 低工作 IQ：28μA (降压通道接通)
- RSENSE 或无损耗的 DCR 电流检测
- 降压输出电压范围：0.8V ≤ VOUT ≤ 24V
- 升压输出电压高达 60V
- 锁相频率 (75kHz 至 850kHz)

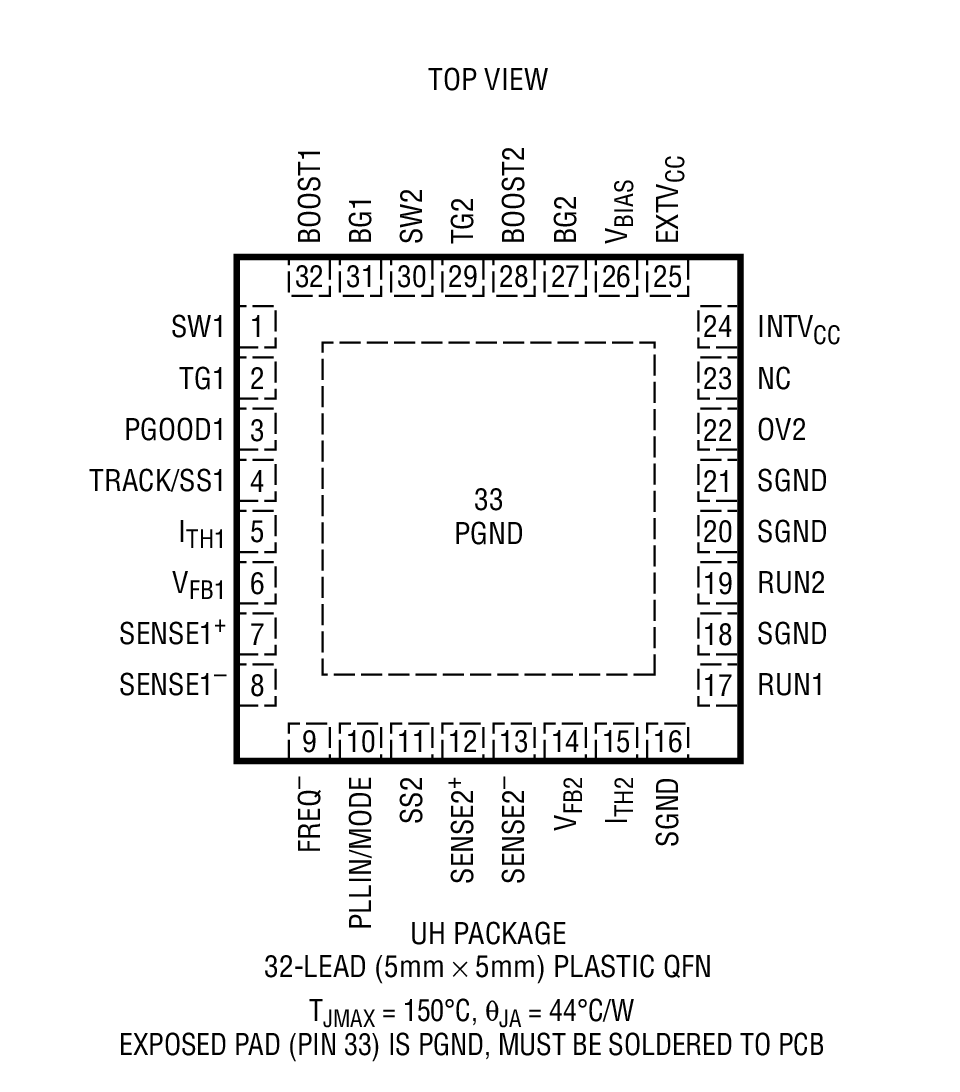

- 小型 32 引脚 5mm x 5mm QFN 封装
产品详情

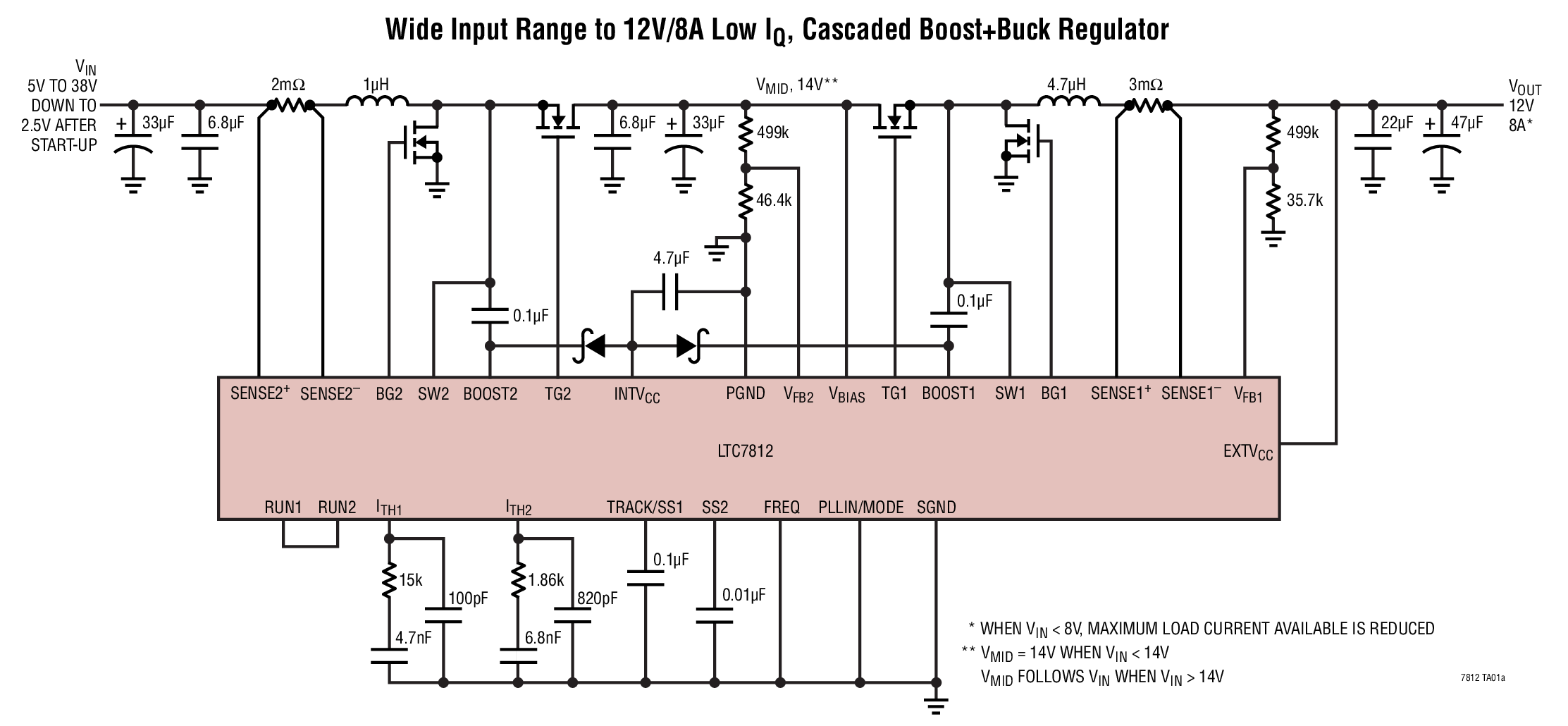

LTC®7812 是一款高性能同步升压 + 降压型 DC/DC 开关稳压控制器，用于驱动全 N 沟道功率 MOSFET 级。它包含独立的升压和降压控制器，可以调节两个独立的输出或通过级联以从一个输入电压调节一个输出电压，而输入电压可高于、低于、或等于输出电压。该 LTC7812 工作在 4.5V 至 38V 的宽输入电压范围。当从升压稳压器的输出偏置时，LTC7812 在启动后可从输入电源低至 2.5V 运行。该 33μA 的无负载静态电流延长了电池供电系统的工作运行时间。
与传统的降压-升压型稳压器不同，LTC7812 的级联升压 + 降压解决方案具有连续、非脉动、输入和输出电流、可大幅降低电压纹波和 EMI。LTC7812 具有用于升压和降压调节环路的独立反馈和补偿点，从而能进行快速输出瞬态响应，可容易地与外部优化。
Applications
- 汽车和工业电源系统
- 高功率电池供电式设备
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

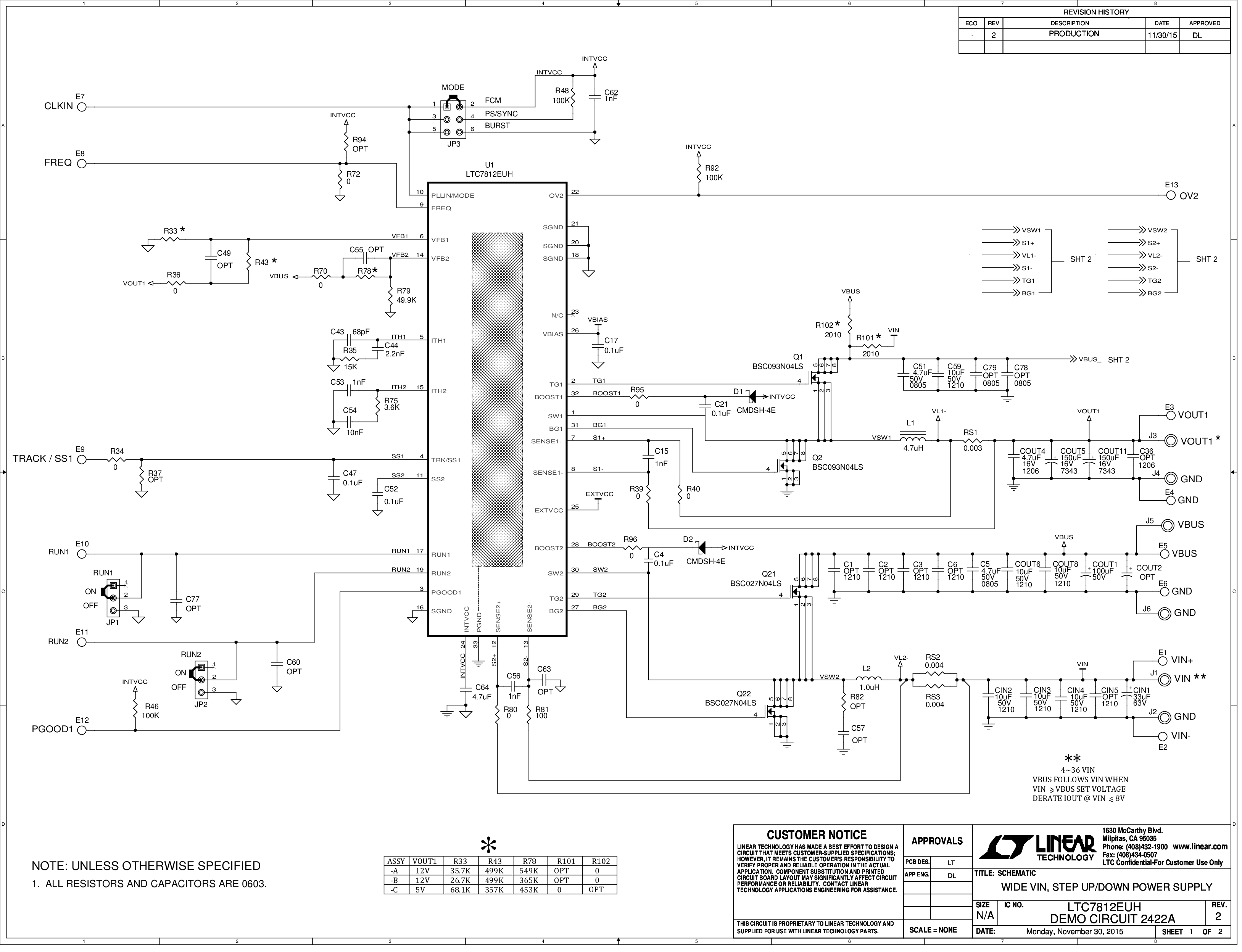

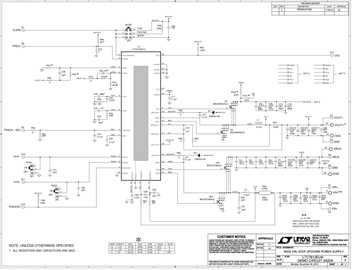

评估套件 (3)
参考资料
工具及仿真模型
LTspice中提供以下器件型号：
LTC7812
LTpowerCAD
LTpowerCAD®是一种电源设计程序，它选择功率级元件，提供详细效率信息，显示快速环路波特图稳定性和负载瞬态分析，并可导出至LTspice进行仿真。
如要打开此电路的项目文件，请执行以下操作：
第1步：下载并在计算机上安装LTpowerCAD。
第2步：单击下面的链接，下载特定器件项目文件。
第3步：如果项目文件不运行，请右键单击该链接并选择“目标另存为”。然后启动LTpowerCAD工具，并从“文件”菜单中选择“打开项目”即可打开项目文件。
LTpowerCAD中提供以下器件的设计工具：
LTC7812(BOOST)
LTC7812(BUCK)
