    LTC7812

    低 IQ、38V 同步升压 + 降压型控制器

概览

优势和特点

  • 同步升压和降压型控制器
  • 当级联时,允许 VIN 高于、低于、或等于高达 60V 的稳定 VOUT
  • 宽偏置输入电压范围:4.5V 至 60V
  • 在输入下降 (例如:冷车发动) 到低至 2.2V 的过程中输出处于调节状态
  • 可调栅极驱动电平:5V 至 10V (OPTI-DRIVE)
  • 低 EMI 以及低的输入和输出纹波
  • 快速输出瞬态响应
  • 无需外部自举二极管
  • 高的轻负载效率
  • 低的工作 IQ:29μA (一个通道导通)
  • 低的工作 IQ:34μA (两个通道均导通)
  • RSENSE 或无损型 DCR 电流检测
  • 降压输出电压范围:0.8V ≤ VOUT ≤ 60V
  • 升压输出电压高达 60V
  • 可锁相频率 (75kHz 至 850kHz)

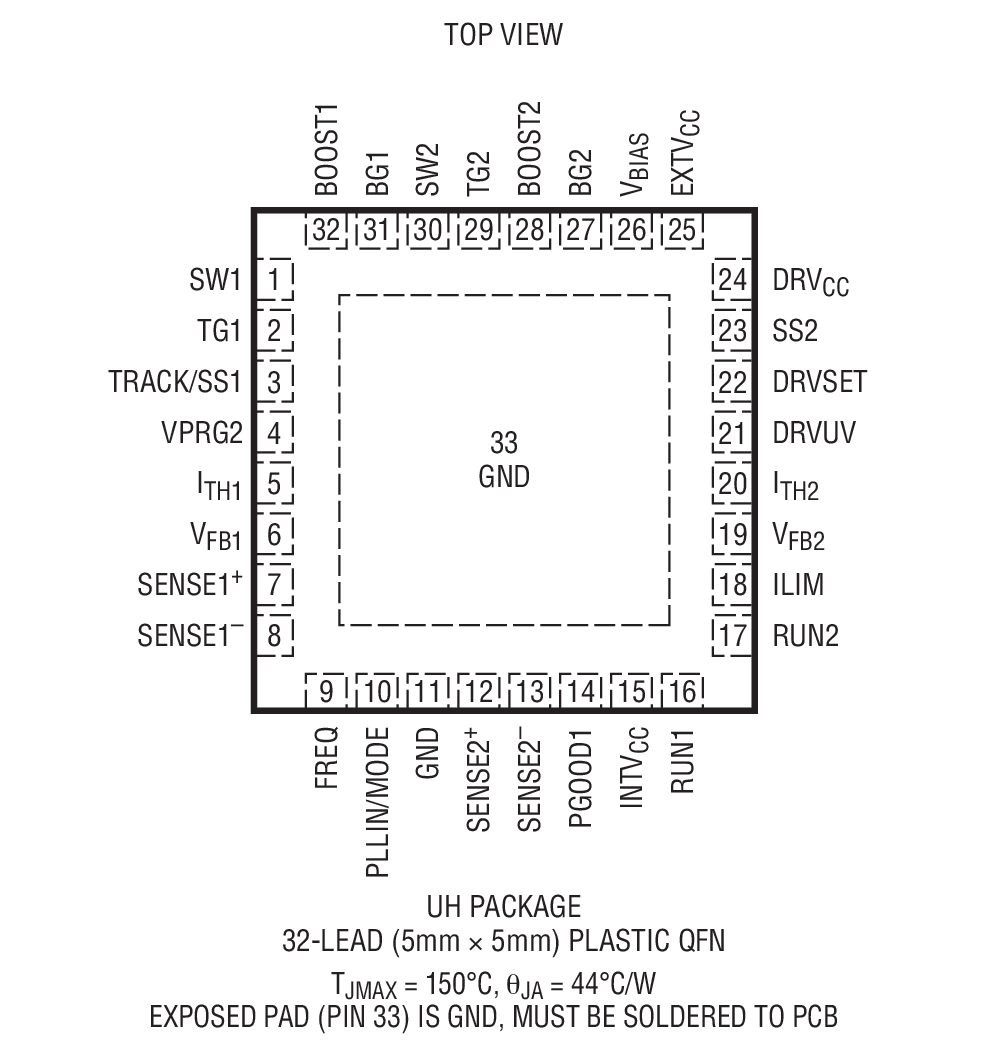

  • 小型 32 引脚 5mm x 5mm QFN 封装

产品详情

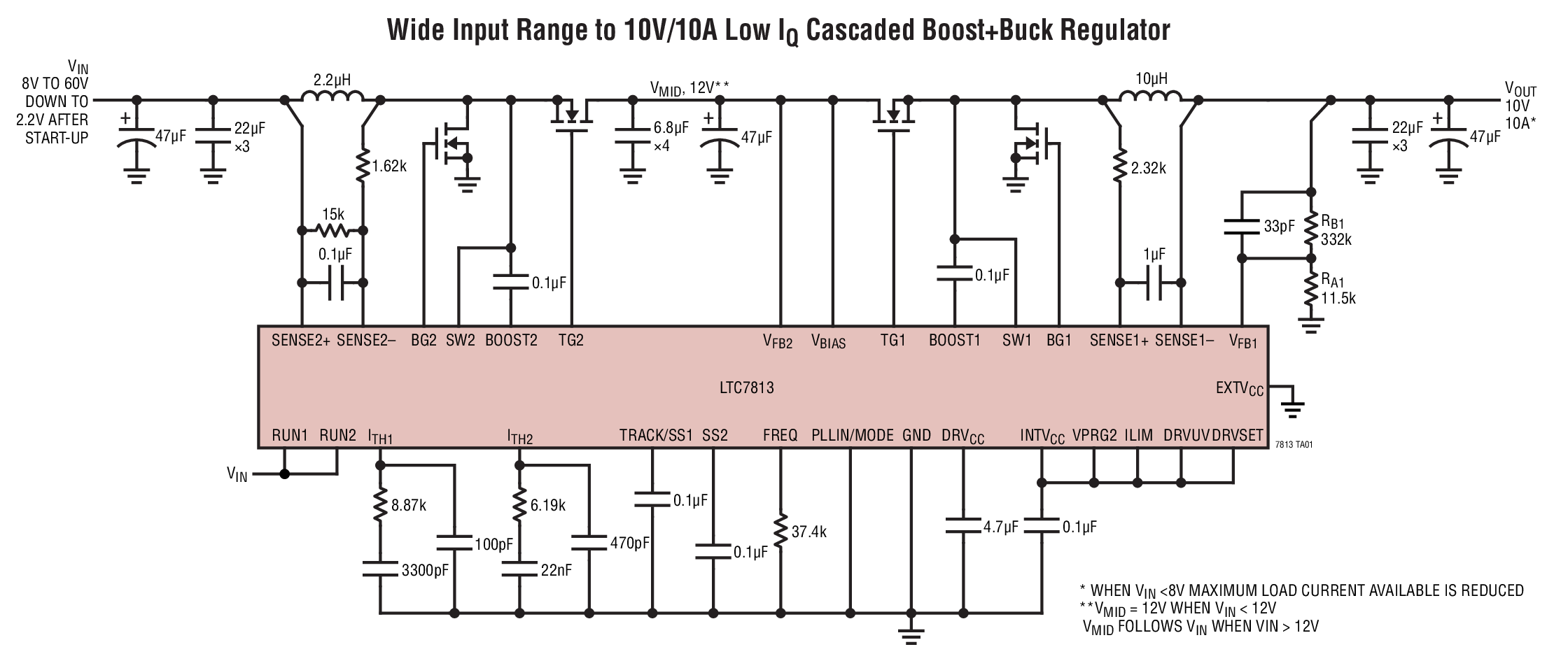

LTC®7813 是一款高性能同步升压 + 降压型 DC/DC 开关稳压控制器,用于驱动全 N 沟道功率 MOSFET 级。它包含独立的升压和降压控制器,能够调节两个分离的输出,或通过级联以采用一个可以高于、低于、或等于输出电压的输入电压来调节一个输出电压。LTC7813 在一个 4.5V 至 60V 的宽输入电源范围内工作。当从升压稳压器的输出对其施加偏置时,LTC7813 能够在启动之后依靠一个低至 2.2V 的输入电源运作。34μA 的无负载静态电流 (两个通道均导通) 延长了电池供电型系统中的工作运行时间。

与传统的降压-升压型稳压器不同,LTC7813 的级联式升压 + 降压解决方案具有连续、非脉动的输入和输出电流,从而实质性地降低了电压纹波和 EMI。LTC7813 具有用于升压和降压调节环路的独立反馈和补偿点,因而实现了一种可从外部进行优化的快速输出瞬态响应。



应用

  • 汽车和工业电源系统
  • 高功率电池供电式系统

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

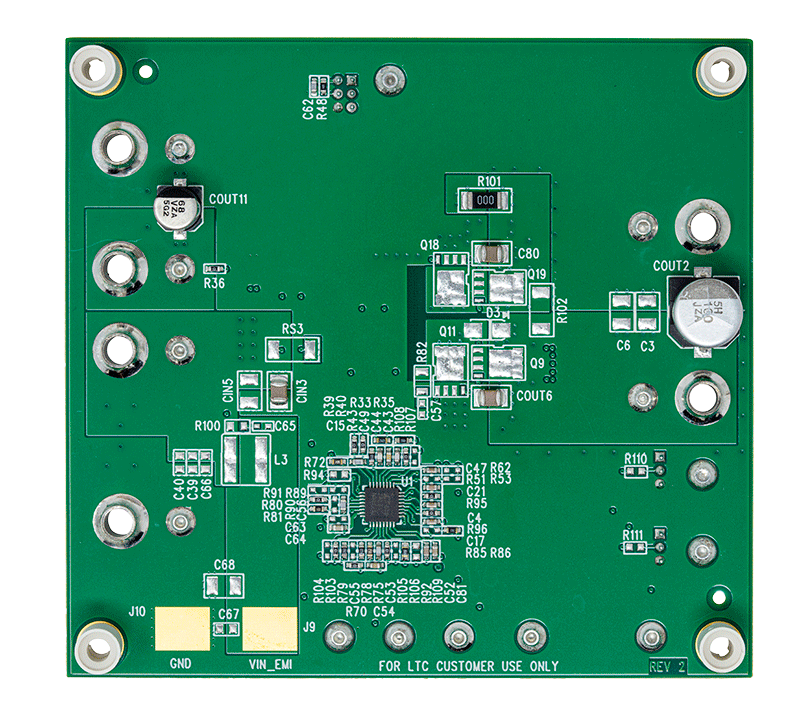

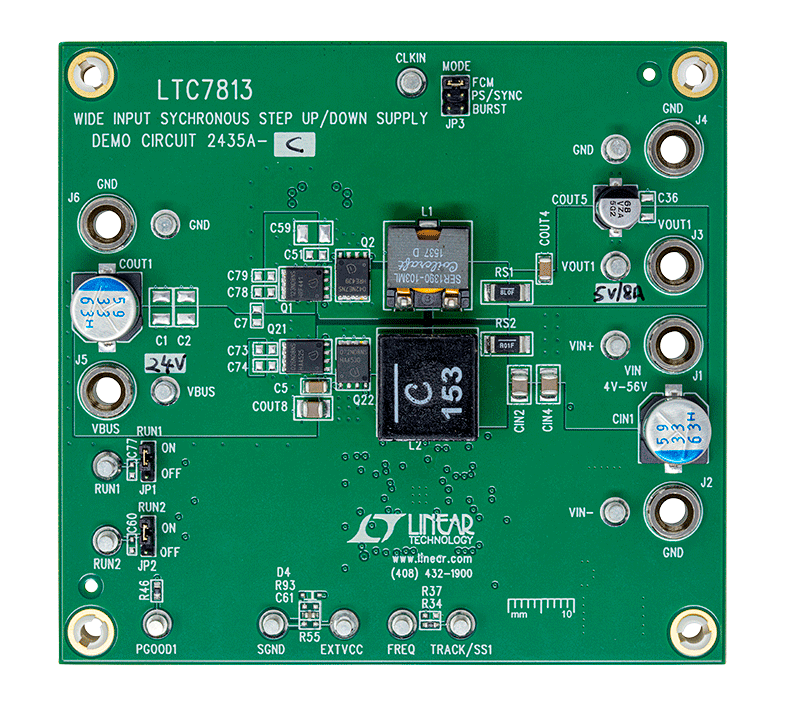

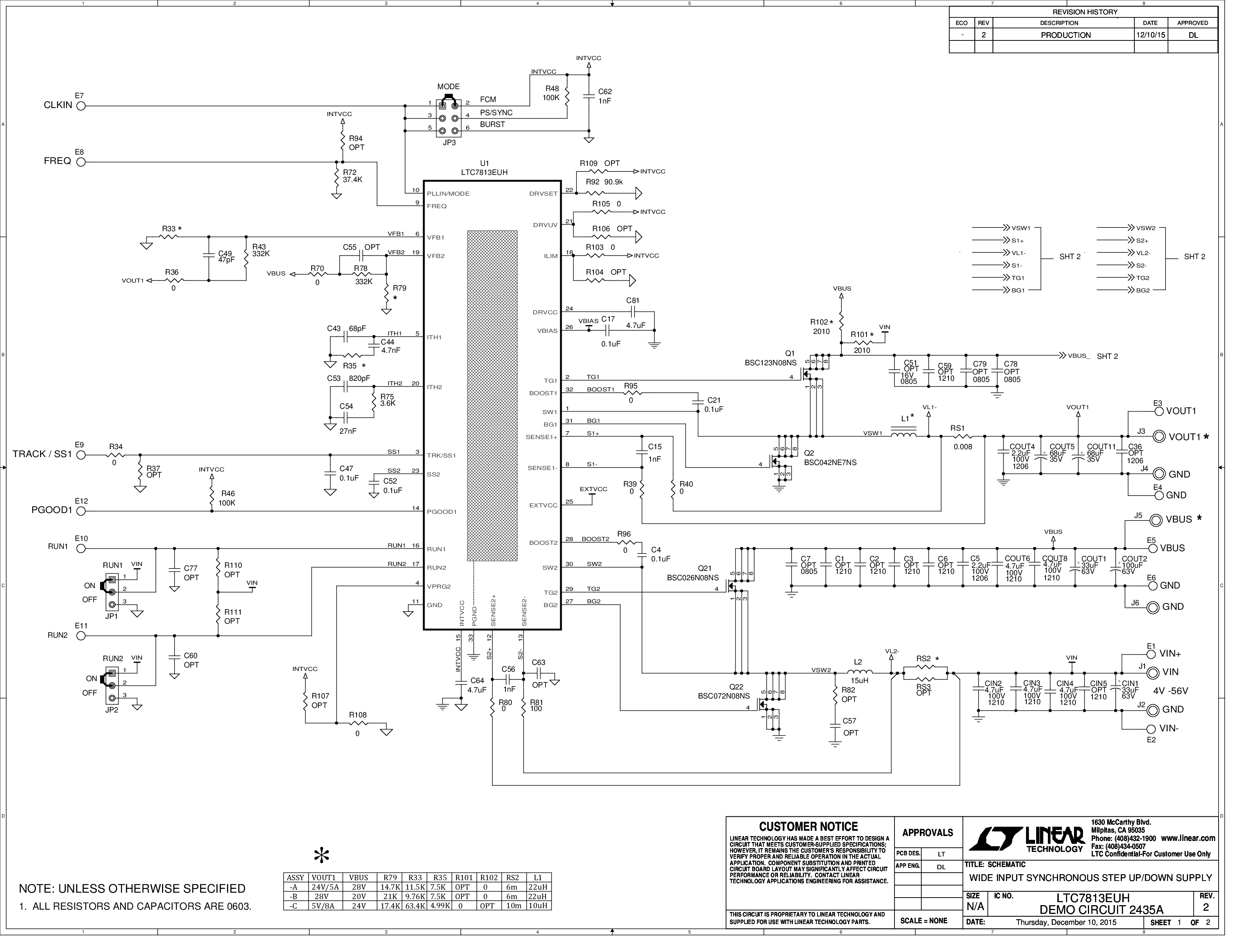

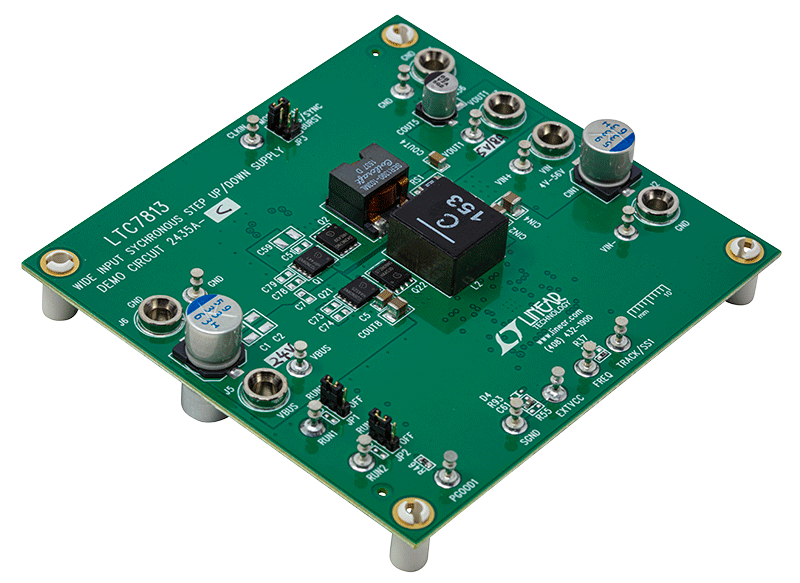

评估套件 (3)
