特性
- 宽输入电压范围：4.5V 至 40V
- 宽输出电压范围：0.8V 至 40V
- 低工作 IQ
- 14 μA（14 V 至 3.3 V，通道 1 接通）
- PassThru™/100% 占空比能力
- 扩频运行
- RSENSE 或 DCR 电流检测
- 异相控制器可降低所需的输入电容和电源引起的感应噪声
- 可编程固定频率（100 kHz 至 3 MHz）
- 可锁相频率（100 kHz 至 3 MHz）
- 轻负载时，可选择连续、脉冲跳跃或低纹波突发模式®操作
- 电源正常输出电压监控器
- 内部 LDO 通过 VIN 或 EXTVCC向栅极驱动供电
- 低关断 IQ：1.5μA
- 侧面可湿性 28 引脚 4 mm × 5 mm QFN 封装
- 通过AEC-Q100汽车应用认证
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
LTC7805 是一款高性能、双输出、降压型同步 DC/DC 开关稳压器控制器，它驱动全部 N 通道功率 MOSFET 级。恒定频率电流模式架构允许高达 3MHz 的可锁相开关频率。LTC7805 在 4.5V 至 40V 的宽输入电源范围内工作。通过异相操作两个控制输出级，最大限度地降低功率损失和电源噪声。
极低的空载静态电流可延长电池供电系统的工作运行时间。OPTI-LOOP 补偿可以在较大的输出电容和 ESR 值范围内优化瞬态响应。LTC7805 具有精确的 0.8V 基准电压源和电源正常输出指示器。轻负载时，MODE 引脚选择以 Burst Mode 操作、脉冲跳跃模式或连续电感器电流模式操作。
LTC7805 还具有扩频工作模式，可在输入和输出电源上显著降低峰值辐射和传导噪声，因此可以更轻松地符合电磁干扰 (EMI) 标准。
应用
- 汽车和运输
- 工业
- 军事/航空电子设备
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC7805
文档
筛查
1 应用
-
全部
-
用户手册
-
数据手册
-
全部
-
英文
-
日文
数据手册
2
用户手册
1
940.64 K
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTC7805JUFDM#WPBF |
28-Lead QFN (4mm x 5mm, Plastic Side Wettable)
|
|
|
| LTC7805JUFDM#WTRPBF |
28-Lead QFN (4mm x 5mm, Plastic Side Wettable)
|
|
|
| LTC7805RUFDM#PBF |
28-Lead QFN (4mm x 5mm, Plastic Side Wettable)
|
|
|
| LTC7805RUFDM#TRPBF |
28-Lead QFN (4mm x 5mm, Plastic Side Wettable)
|
|
- LTC7805JUFDM#WPBF
- 引脚/封装图-中文版
-
28-Lead QFN (4mm x 5mm, Plastic Side Wettable)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC7805JUFDM#WTRPBF
- 引脚/封装图-中文版
-
28-Lead QFN (4mm x 5mm, Plastic Side Wettable)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC7805RUFDM#PBF
- 引脚/封装图-中文版
-
28-Lead QFN (4mm x 5mm, Plastic Side Wettable)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC7805RUFDM#TRPBF
- 引脚/封装图-中文版
-
28-Lead QFN (4mm x 5mm, Plastic Side Wettable)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
评估套件 1

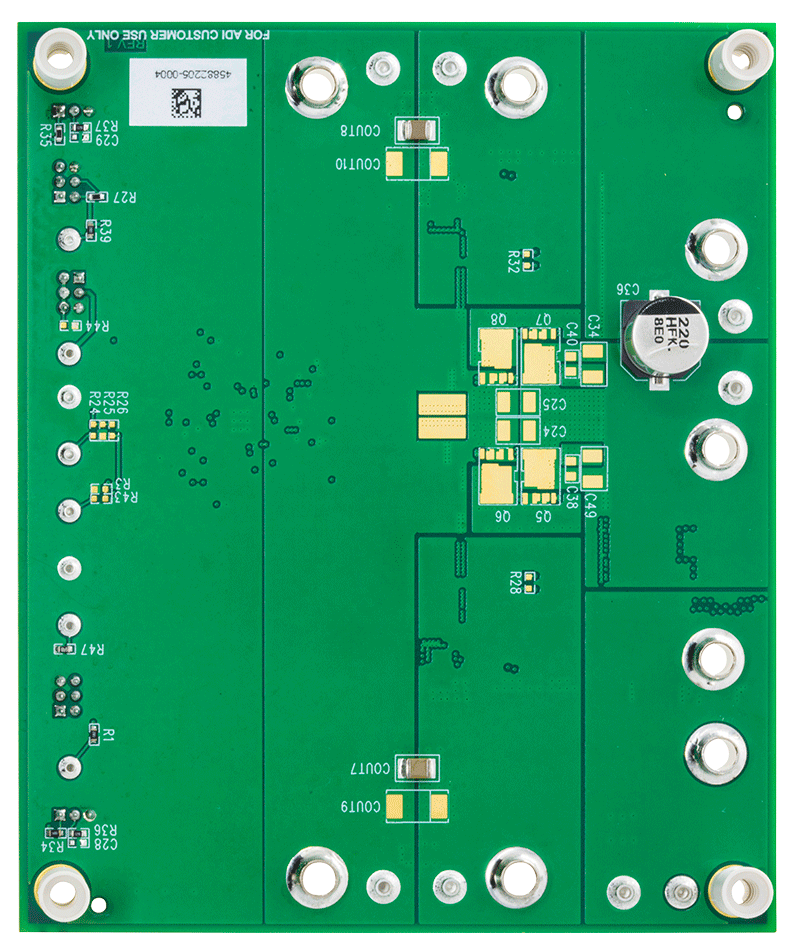

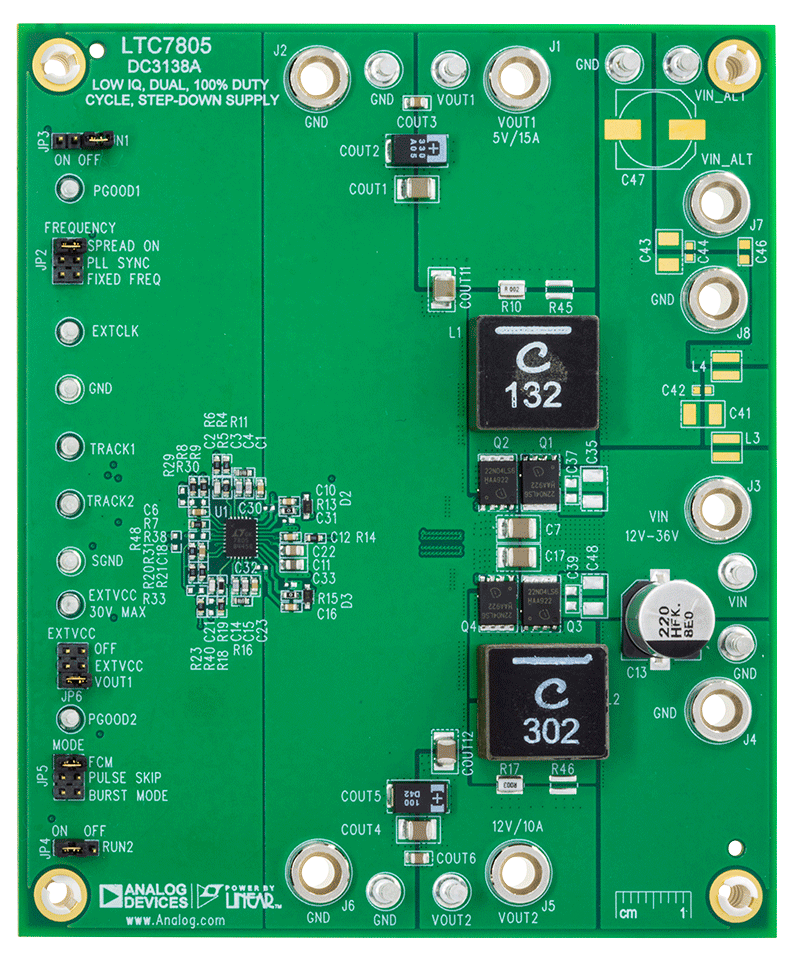

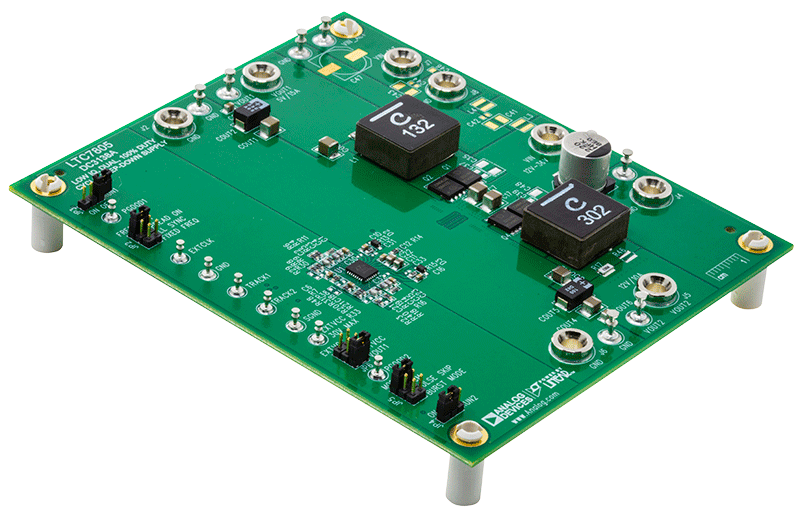

DC3138A
具有扩频功能的通道12VIN至36VIN、5V/15A和12V/10A输出同步降压型转换器
产品详情
演示电路3138A是一款双路输出降压型DC/DC转换器，可在12V至36V输入电压范围内工作。它提供5V/15A和12V/10A两个输出，并具内置LTC7805双路输出同步降压型控制器。
该板的主要特性包括：
- 用于扩频或外部时钟的频率跳线
- EXTVCC 跳线，以使用VOUT2、EXTVCC或其他派生的 VCC
- MODE跳线使转换器可在FCM、脉冲跳跃或Burst Mode®（突发工作模式）下运行
- 用于每路输出的PGOOD信号
两个通道可以并联，以获得更高的输出电流。有关进行电路板设置使两个输出并联的更多信息，请参阅数据手册。
LTC7805数据手册提供了完整的器件、运行和应用信息说明。在使用或修改演示电路3138A之前，必须仔细阅读此演示手册与该数据手册。
