LTC4238

高压大电流热插拔控制器

更多 showmore-icon

warning : 最后购买期限 tooltip
warning : 最后购买期限 tooltip
产品详情
特性
  • 可以安全地插入到带电背板中
  • 宽工作电压范围:6.5 V 至 80 V
  • 在高功率应用中驱动两个栅极

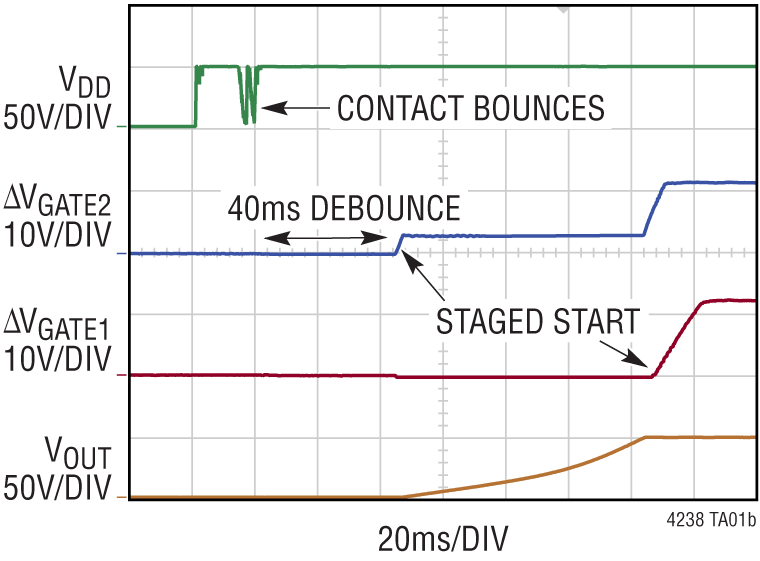

  • 可配置的并行,分阶段启动或单 MOSFET 模式
  • 可调精确限流值:6 mV 至 20 mV
  • 输出电流折返限制 MOSFET 功率
  • SOA 计时器可优化 MOSFET 功能
  • 监测 VGS 和 VDS MOSFET 的运行状况
  • 用于较低 MOSFET RDS(ON)的 12 V 栅极驱动器
  • 极高电流水平的并联控制器

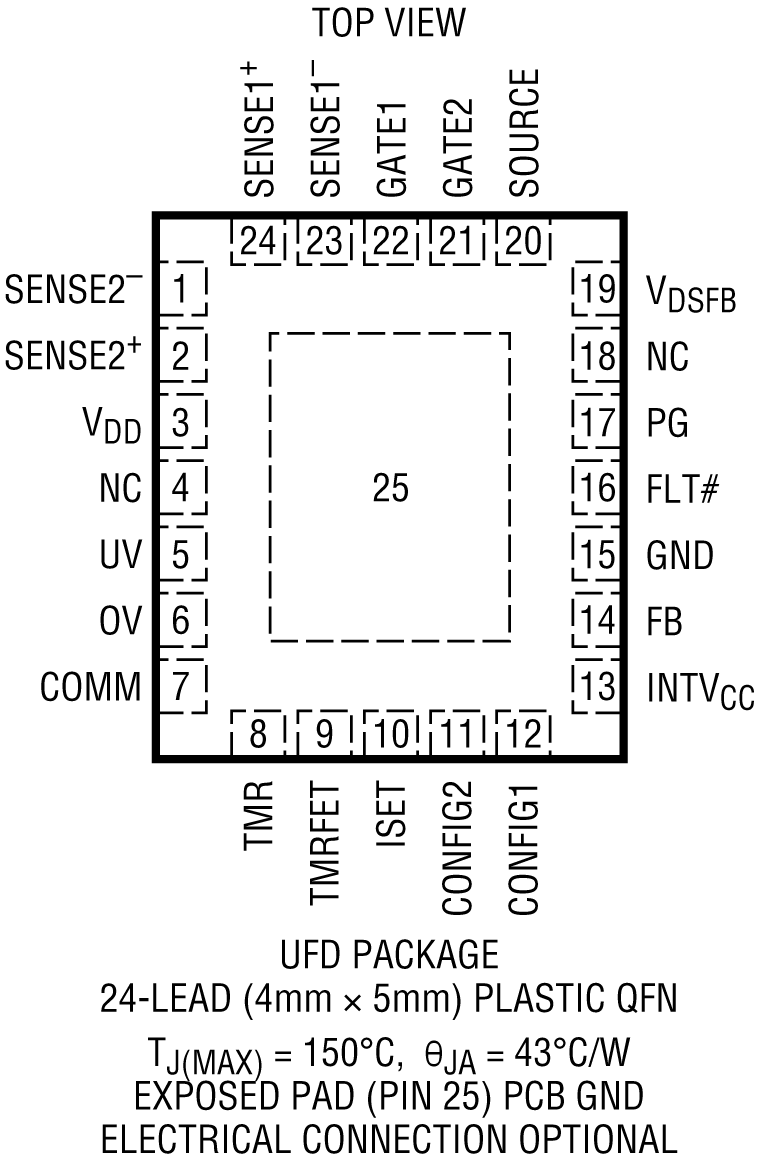

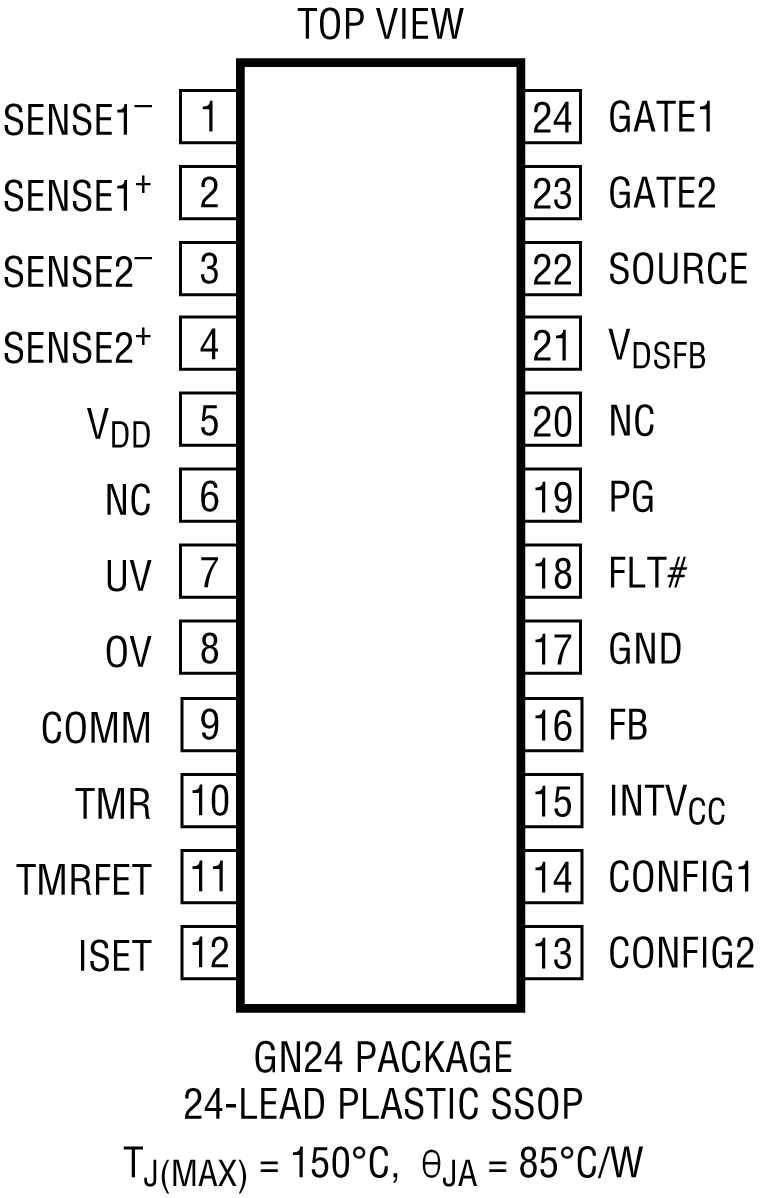

  • 采用 24 引脚窄型 SSOP 和 24 引脚 4 mm × 5 mm QFN 封装
更多细节
show more Icon

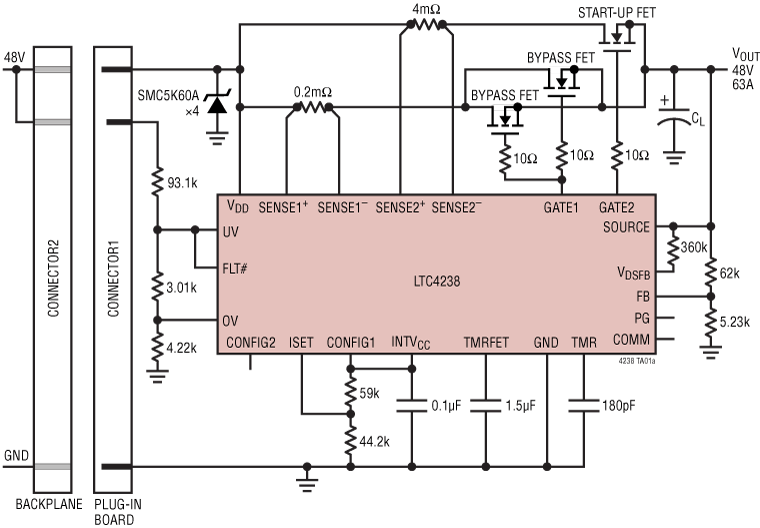

LTC4238是一款高压大电流热插拔控制器,它允许将电路板安全插入带电背板或从带电背板中移除。双路12 V栅极驱动器非常适合高功率应用,可以在并联MOSFET上共享安全工作区域,或支持两级启动,首先对负载电容充电,然后实现通向负载的低导通电阻路径。

随着VDS的增加,该器件提供有源限流(ACL)和两个折返选项。恒定功率曲线将功耗限制为不超过固定值,而高功率曲线则允许器件在工作期间经历较大的输入步长。

LTC4238会在输出功率良好时进行提示。此外,它还具有响应输入欠压、过压的保护功能;并在出现过流或FET不良情况时产生故障。

应用

  • 在12 V、24 V和48 V系统中插入带电板
  • 工业高端开关/断路器
  • 计算机、服务器
  • 车辆电气系统

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

DC2914A

LTC4238高功率热插拔控制器

zoom

DC2914A

LTC4238高功率热插拔控制器

LTC4238高功率热插拔控制器

产品详情

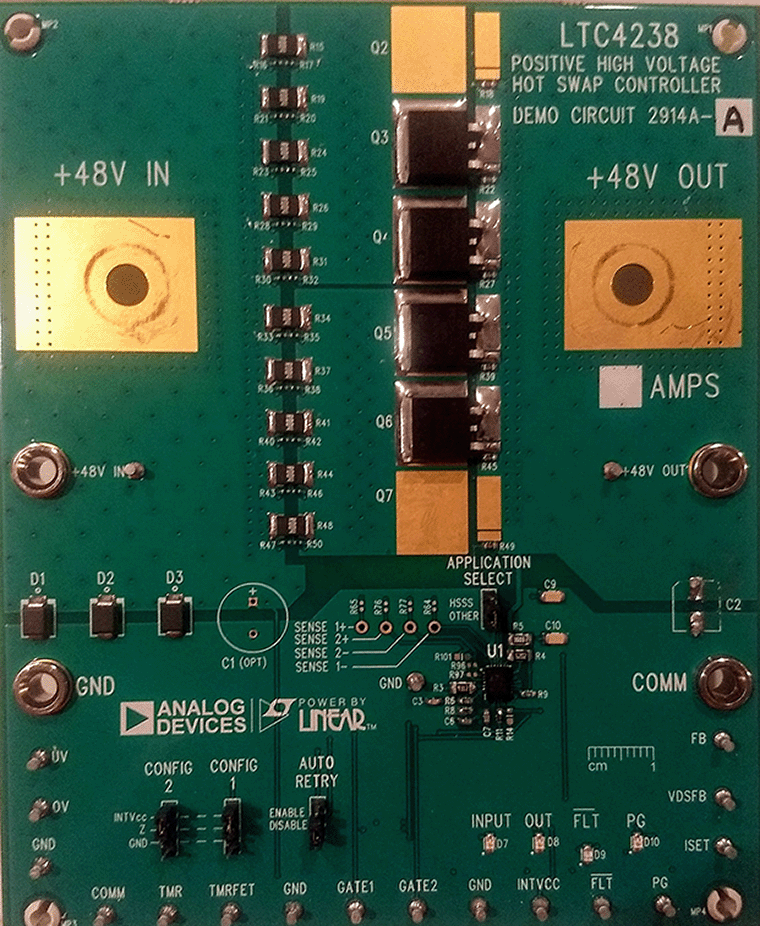

DC2914A展示LTC4238高功率热插拔控制器。LTC4238适用于12 V、24 V和48 V系统,并配有SOA定时器、可扩展COMM引脚和各种工作模式等高级功能。该板具有三种变体,以展示LTC4238的三种不同级的启动拓扑。DC2914A-A展示48 V、1.5 kW应用的并行工作模式。DC2914A-B演示48 V、2.5 kW稳压输入应用的低应力级启动模式。DC2914A-C展示具有SOA计时器的高应力级启动模式,适用于大输入步进的48 V、2.5 kW应用。板载LED指示输入、输出以及电源良好信号的状态以及任何故障(如果存在)。整个电路遵循高电压布局规则,以实现出色的长期产品可靠性。
