LTC4266A

量产

四通道 PoE / PoE+ / LTPoE++ PSE 控制器

产品模型: 10

Viewing:

概述

4 个独立的 PSE 通道
符合 IEEE 802.3at Type 1 和 Type 2 标准
低功耗
- 每通道 0.25Ω 检测电阻
非常高可靠性的 4 点 PD 检测
- 两点施加电压
- 两点施加电流
高电容老式设备检测
1MHz I²C 兼容型串行控制接口
中跨超时定时器
支持两对和四对输出功率
可提供多种功率级
- LTC4266A-1: LTPoE++^™ 38.7W
- LTC4266A-2：LTPoE++ 52.7W
- LTC4266A-3：LTPoE++ 70W
- LTC4266A-4：LTPoE++ 90W
- LTC4266C：PoE 13W
采用 38 引脚 5mm x 7mm QFN 封装

LTC^®4266A 是一款四通道供电设备 (PSE) 控制器，能向一个兼容的 LTPoE++ 受电设备 (PD) 输送高达 90W 的 LTPoE++ 功率。一种专有的检测 / 分级方案实现了 LTPoE++ PSE 与 LTPoE++ PD 之间的相互识别，同时保持了与现有的 Type 1 (13W) 和 Type 2 (25.5W) PD 的兼容性及互操作性。LTC4266A 的特性集是受欢迎 LTC4266 的扩展集。这些 PSE 控制器具有低 R_ON 外部 MOSFET 和 0.25Ω 的检测电阻器，这些对于在 LTPoE++ 电流水平下保持尽可能低的热耗散特别重要。

LTC4266C 面向用于给 Type 1 (高达 13W) PD 供电的全自动 PSE 系统。

高级电源管理功能包括：14 位电流监视 ADC、DAC 可编程电流限值、以及预选端口的通用快速停机。只需一个免费许可证就能获得高级电源管理主机软件。PD 发现采用了一种专有的双模式 4 点检测机制，从而可确保针对 PD 误检测的超卓免疫力。LTC4266 包括一个可在高达 1MHz 频率下运作的 I²C 串行接口。

LTC4266 可提供多种功率级，允许输送 13W、25.5W、38.7W、52.7W、70W 和 90W 的 PD 功率。这些控制器采用 38 引脚 5mm x 7mm QFN 封装。

Applications

LTPoE++ PSE开关/ 路由器
LTPoE++ PSE 中跨
IEEE 802.3at Type 1 PSE 开关路由器
IEEE 802.3at Type 1 PSE 中跨

产品模型: 10

参考资料

数据手册 1

LTC4266A: Quad PoE/PoE+/LTPoE++ PSE Controller Data Sheet 07/13/2017

用户手册 1

DC1815A - Demo Manual 02/24/2016

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LTC4266AIUHF-1#PBF	38-Lead QFN (5mm x 7mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC4266AIUHF-1#TRPBF	38-Lead QFN (5mm x 7mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC4266AIUHF-2#PBF	38-Lead QFN (5mm x 7mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC4266AIUHF-2#TRPBF	38-Lead QFN (5mm x 7mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC4266AIUHF-3#PBF	38-Lead QFN (5mm x 7mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC4266AIUHF-3#TRPBF	38-Lead QFN (5mm x 7mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC4266AIUHF-4#PBF	38-Lead QFN (5mm x 7mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC4266AIUHF-4#TRPBF	38-Lead QFN (5mm x 7mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC4266CIUHF#PBF	38-Lead QFN (5mm x 7mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC4266CIUHF#TRPBF	38-Lead QFN (5mm x 7mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

4月 14, 2025 - 25_0017 Bond Wire Change from Gold to Copper
		PCN25_0017_Form Material_Report Qualification Results Summary
LTC4266AIUHF-1#PBF	量产
LTC4266AIUHF-1#TRPBF	量产
LTC4266AIUHF-3#PBF	量产
LTC4266AIUHF-3#TRPBF	量产
11月 8, 2021 - 20_0245 Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)
		PCN20_0245_Form Material_Report Delta Qualification Matrix Other Qualification Results Summary
LTC4266AIUHF-1#PBF	量产
LTC4266AIUHF-1#TRPBF	量产
LTC4266AIUHF-2#PBF	量产
LTC4266AIUHF-2#TRPBF	量产
LTC4266AIUHF-3#PBF	量产
LTC4266AIUHF-3#TRPBF	量产
LTC4266AIUHF-4#PBF	量产
LTC4266AIUHF-4#TRPBF	量产
LTC4266CIUHF#PBF	量产
LTC4266CIUHF#TRPBF	量产
2月 14, 2025 - 25_0017 Bond Wire Change from Gold to Copper
		PCN25_0017_Form Material_Report Qualification Results Summary
LTC4266AIUHF-2#PBF	量产
LTC4266AIUHF-2#TRPBF	量产
LTC4266AIUHF-4#PBF	量产
LTC4266AIUHF-4#TRPBF	量产
LTC4266CIUHF#PBF	量产
LTC4266CIUHF#TRPBF	量产

这是最新版本的数据手册

软件资源

Evaluation Software 1

Software Interface Datasheet and Software

The software interface datasheet for this PSE may be requested from the Software Request Form (SRF). This datasheet describes the I²C interface and programming details for the respective PSE controller.

Reference software for LTPoE++ Semi-auto mode operation is available for this PSE controller and may be requested from the Software Request Form.

Software Interface Datasheet and Software

找不到您所需的软件或驱动?

硬件生态系统

部分模型	产品周期	描述
保护开关和控制器 1
LT4363	推荐用于新设计	具电流限制功能的高电压浪涌抑制器
接口收发器和隔离器 2
LTC4310	量产	可热插拔的 I²C 隔离器
LTM2883	量产	具可调 ±12.5V 和 5V 稳定电源的 SPI / 数字或 I²C μModule 隔离器
以太网供电(PoE)接口控制器 1
LT4275	量产	LTPoE++ / PoE+ / PoE PD 控制器

部分模型	产品周期	描述
LT4363	推荐用于新设计	具电流限制功能的高电压浪涌抑制器
LTC4310	量产	可热插拔的 I²C 隔离器

评估套件

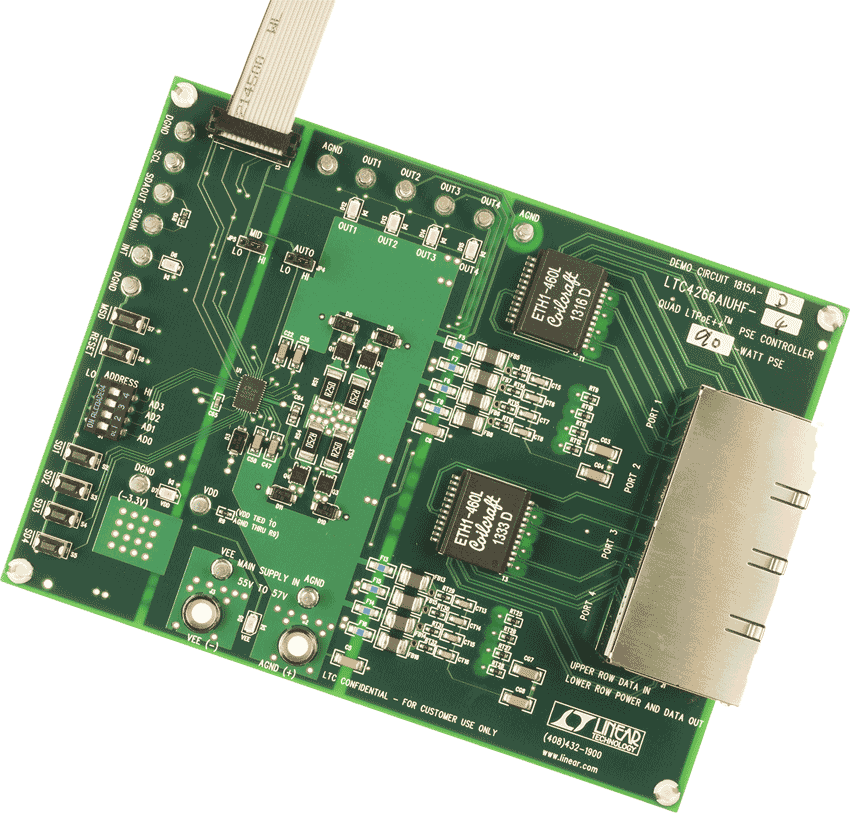

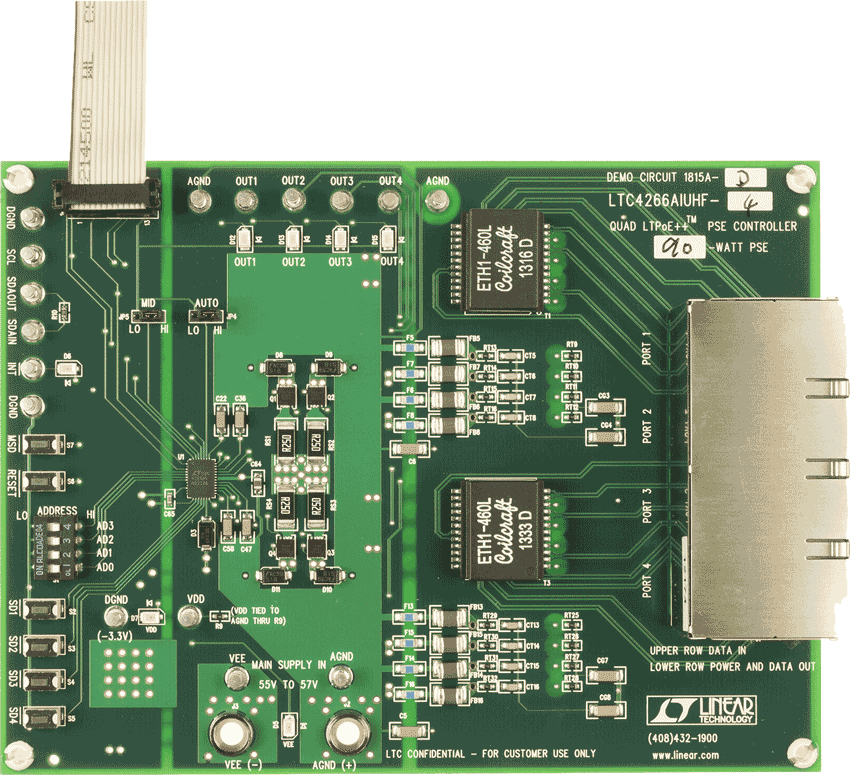

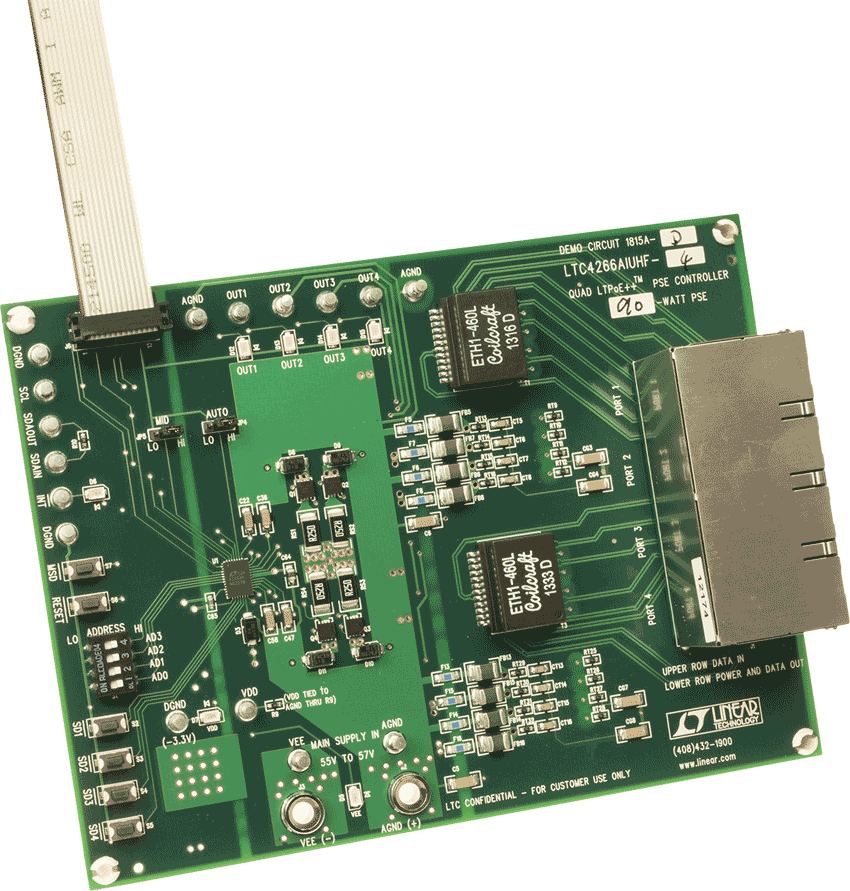

LTC4266A-4 Demo Board | 4-Port 90W LTPoE++ PSE (requires DC590)

立即购买更多内容

产品详情

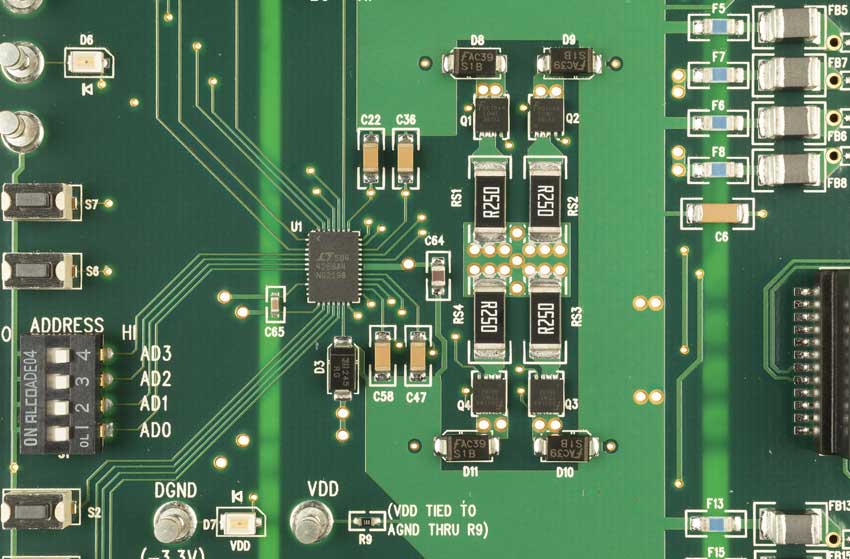

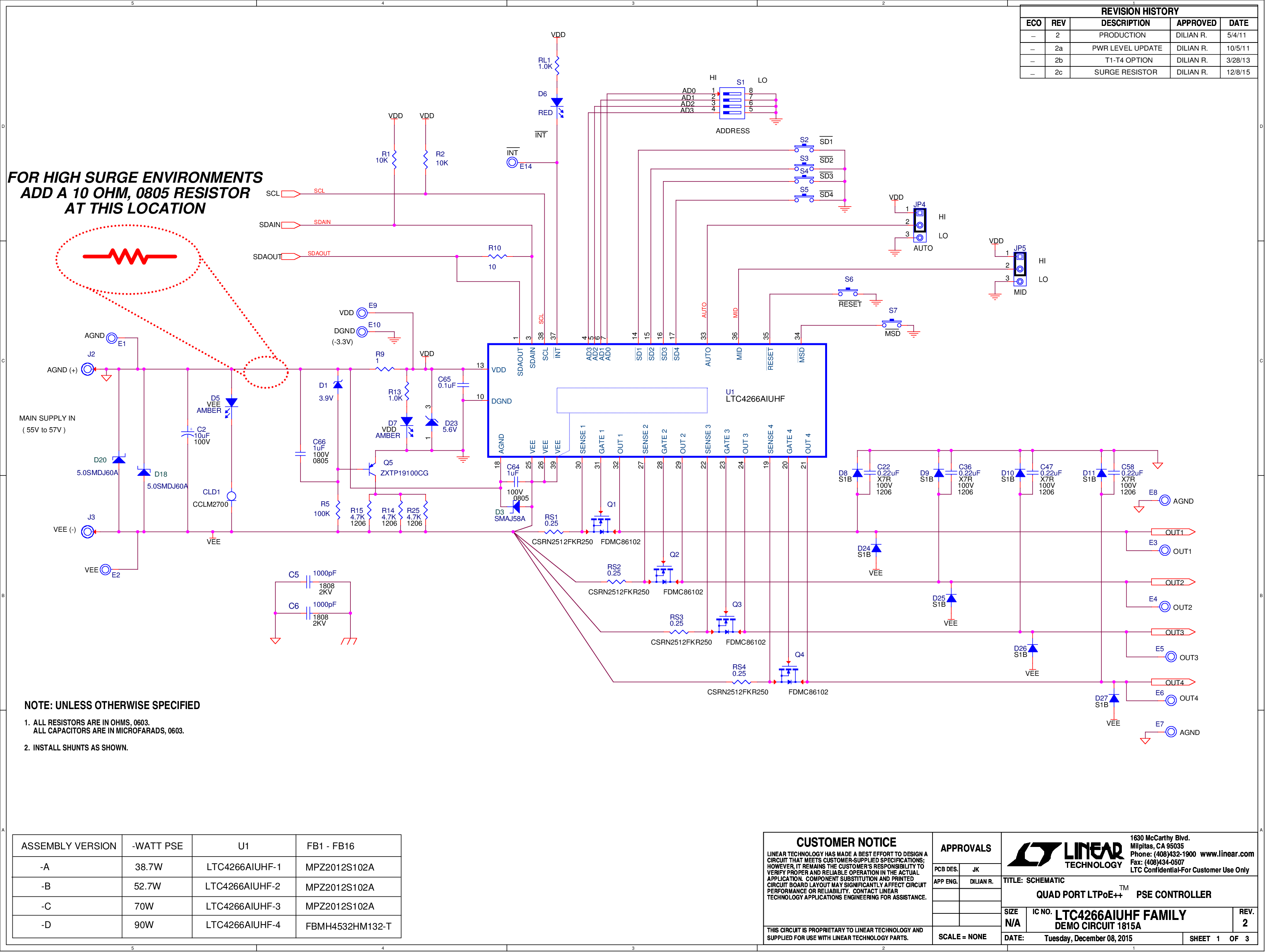

演示电路1815A内置LTC4266A四通道供电设备(PSE)控制器，能够向兼容LTPoE++的供电设备(PD)提供高达90W的LTPoE++™功率。专有检测/分类方案支持LTPoE++ PSE和LTPoE++ PD之间的相互认证，同时保持与现有类型1 (13W)和类型2 (25.5W) PD的兼容性和可互操作性。LTC4266A特性组合是常见LTC4266的超集。这些PSE控制器利用低RON外部MOSFET和0.25Ω检测电阻，该电阻在LTPoE++电流电平下特别重要以保持尽可能低的散热性能。
