LTC4310

量产

可热插拔的 I²C 隔离器

产品模型: 16

Viewing:

概述

在两根隔离总线之间提供了双向 I²C 通信
利用廉价的以太网变压器或电容器实现完全隔离
低电压电平移位
I²C 最大工作频率：
- 100kHz (LTC4310-1)
- 400kHz (LTC4310-2)
符合 I²C 规格的 V_OL、V_IL
±5kV 人体模型 ESD 保护
上升时间加速器
SDA、SCL 热插拔
非常低的停机电流
阻塞总线断接和恢复
热停机
10 引脚 MSOP 和 3mm x 3mm DFN 封装

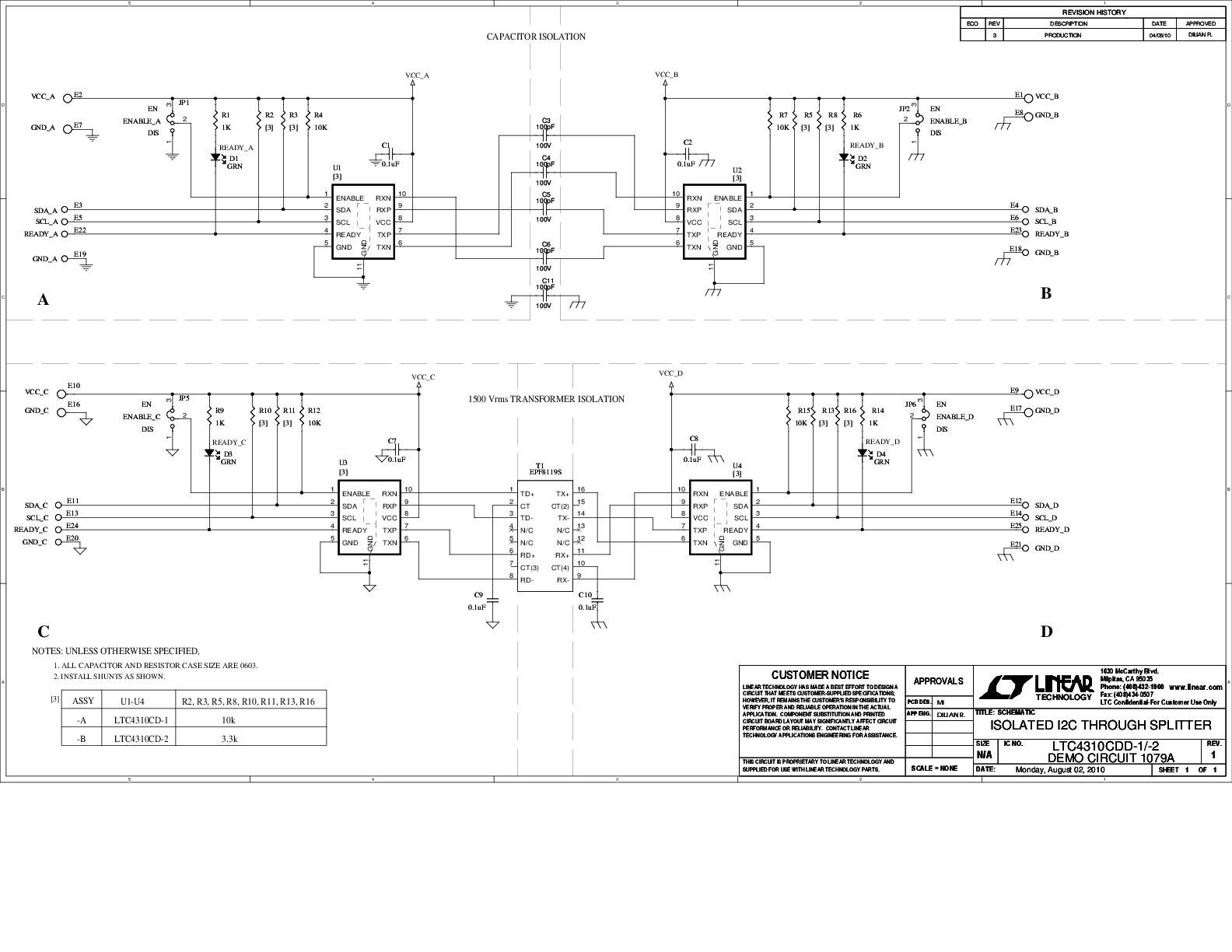

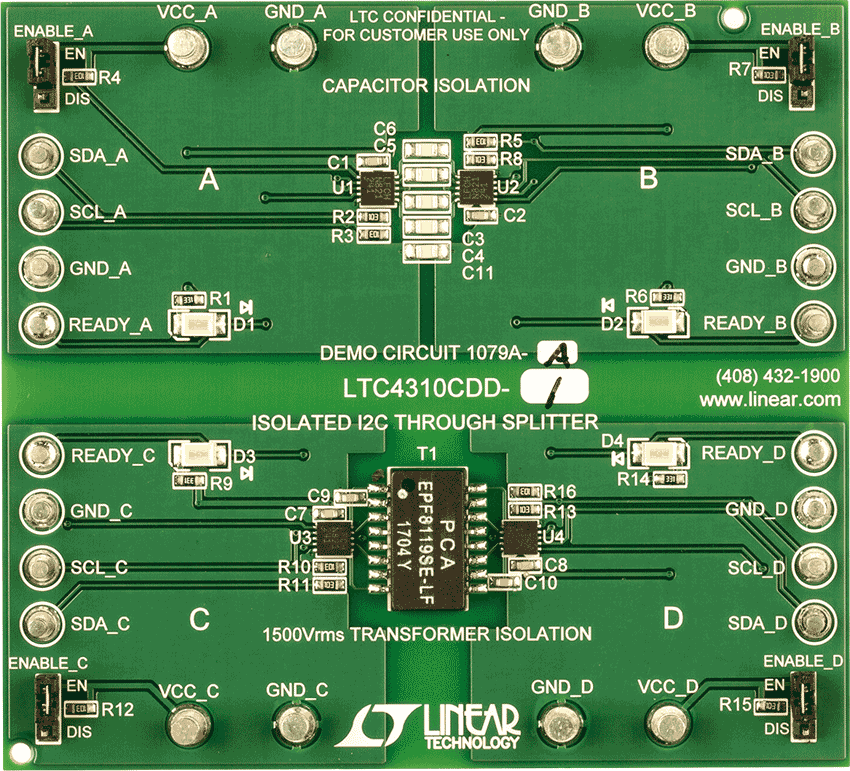

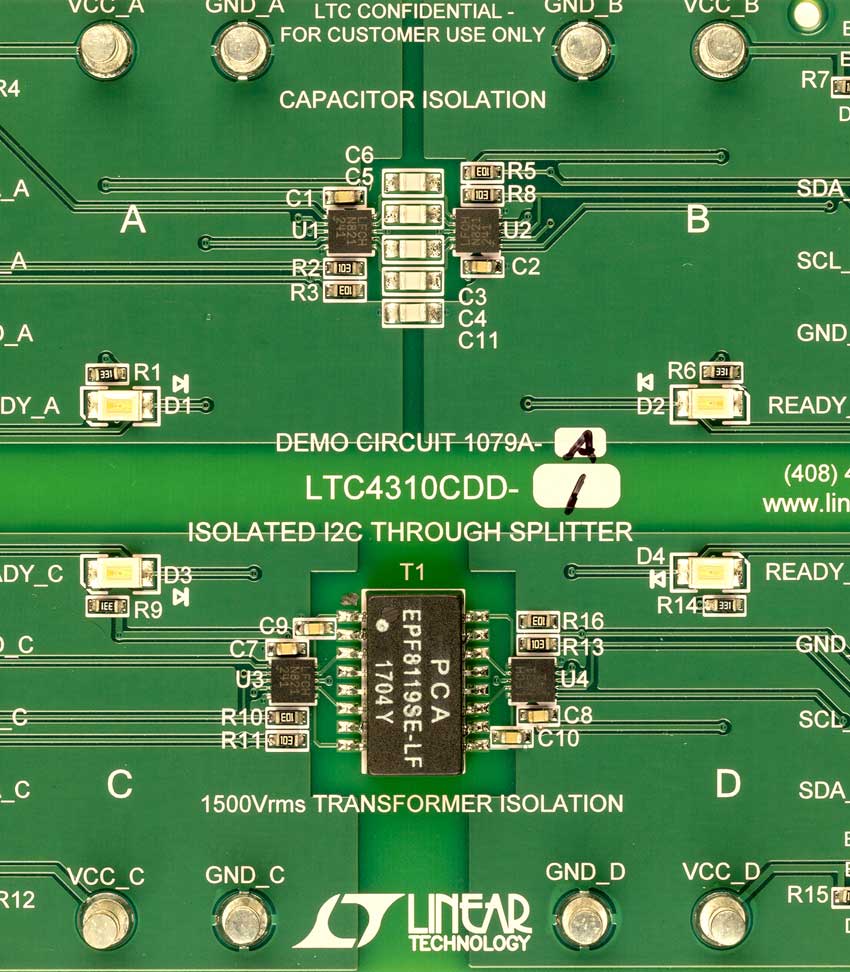

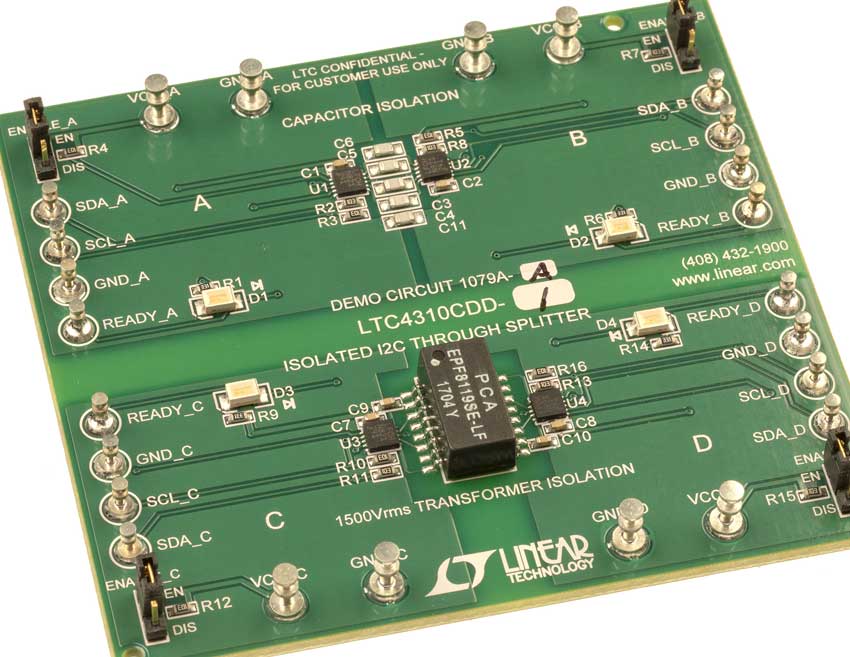

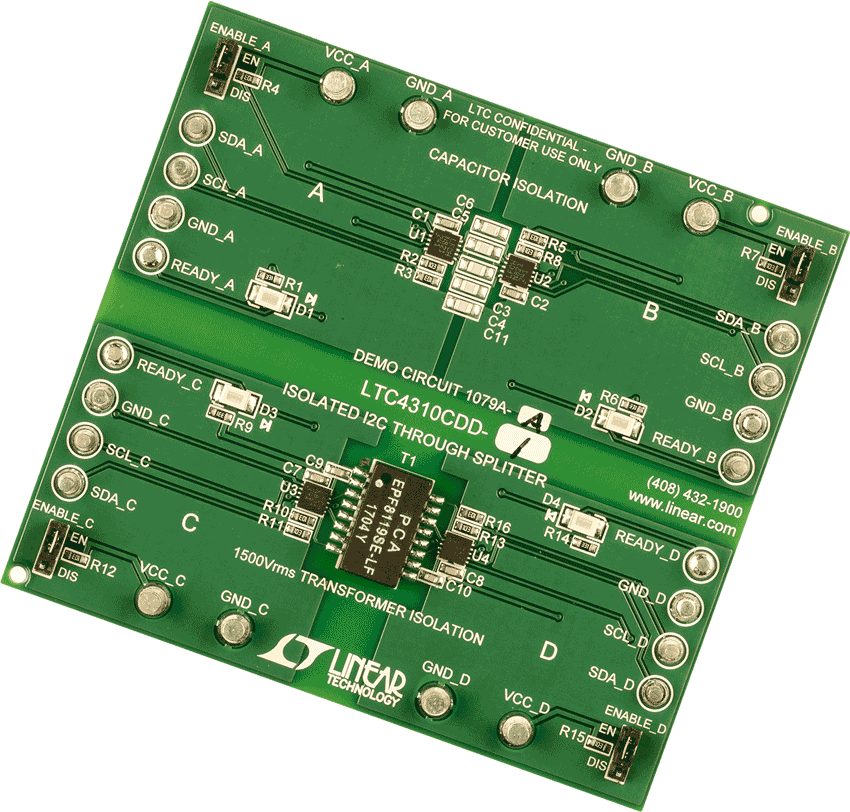

LTC^®4310 在两根接地点相互隔离的 I²C 总线之间提供了双向 I²C 通信。每个 LTC4310 将 I²C 总线逻辑状态编码为信号，这些信号通过一个隔离势垒传输至另一个 LTC4310。接收端的 LTC4310 对传输信号进行解码，并将其 I²C 总线驱动至合适的逻辑状态。隔离势垒可通过一个廉价的以太网变压器或其他变压器进行桥接，以在达几千伏的电压差两端实现通信；或者，对于较低电压隔离也可以利用电容器来进行隔离势垒的桥接。LTC4310-1 的目标是在 100kHz I²C 系统中使用，而 LTC4310-2 的目标应用则是 400kHz I²C 系统。

上升时间加速器在 SCL 和 SDA 上升沿上提供了强大的上拉电流，以满足重负载系统的上升时间规格要求。当一块板卡在一根工作总线上进行插拔操作时，数据和时钟热插拔 (Hot Swap^™) 电路可防止发生数据损坏。当某根总线被阻塞于低电平达 37ms 时，LTC4310 将关断其下拉器件，并产生多达 16 个时钟和一个 STOP (停止) 位以试图释放该总线。当把 EN 引脚驱动至低电平时，LTC4310 将被设定于一种非常低电流的停机模式以实现节能。

Applications

隔离 I²C、SMBus 和 PMBus 接口
隔离型电源
正至负电源轨通信
以太网供电

产品模型: 16

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LTC4310CDD-1#PBF	10-Lead DFN (3mm x 3mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC4310CDD-1#TRPBF	10-Lead DFN (3mm x 3mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC4310CDD-2#PBF	10-Lead DFN (3mm x 3mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC4310CDD-2#TRPBF	10-Lead DFN (3mm x 3mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC4310CMS-1#PBF	10-Lead MSOP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC4310CMS-1#TRPBF	10-Lead MSOP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC4310CMS-2#PBF	10-Lead MSOP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC4310CMS-2#TRPBF	10-Lead MSOP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC4310IDD-1#PBF	10-Lead DFN (3mm x 3mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC4310IDD-1#TRPBF	10-Lead DFN (3mm x 3mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC4310IDD-2#PBF	10-Lead DFN (3mm x 3mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC4310IDD-2#TRPBF	10-Lead DFN (3mm x 3mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC4310IMS-1#PBF	10-Lead MSOP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC4310IMS-1#TRPBF	10-Lead MSOP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC4310IMS-2#PBF	10-Lead MSOP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC4310IMS-2#TRPBF	10-Lead MSOP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

2月 4, 2020 - 20_0130 Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC
		PCN20_0130_Form Material_Report
LTC4310CMS-1#PBF	量产
LTC4310CMS-1#TRPBF	量产
LTC4310CMS-2#PBF	量产
LTC4310CMS-2#TRPBF	量产
LTC4310IMS-1#PBF	量产
LTC4310IMS-1#TRPBF	量产
LTC4310IMS-2#PBF	量产
LTC4310IMS-2#TRPBF	量产

这是最新版本的数据手册

硬件生态系统

部分模型	产品周期	描述
接口收发器和隔离器 2
LTM2883	量产	具可调 ±12.5V 和 5V 稳定电源的 SPI / 数字或 I²C μModule 隔离器
LTM2892	量产	SPI / 数字或 I²C μModule 隔离器
