概览
优势和特点
- 输入电源范围：4.5V 至 65V (高达 75V 浪涌)
- 反向输入保护至 -40V
- 用于升压型转换器的浪涌电流控制、过流保护和输出断接
- 具可调箝位电压的输入电压浪涌保护
- 内置理想二极管控制器
- 低静态电流：55μA
- 两相操作减低了所需的输入和输出电容以及噪声
- 输出电压高达 60V
- 用于逻辑电平或标准门限 FET 的可调栅极驱动电平 5V 至 10V (OPTI-DRIVE)
- 无需外部自举二极管
产品详情
LTC3897是一款集成浪涌抑制器和理想二极管控制器的同步升压DC/DC控制器。
该升压控制器可异相驱动两个N通道功率MOSFET级以降低输入和输出电容要求，从而允许使用比单相等效产品更小的电感。同步整流可降低功率损耗并减少散热需求。
该浪涌抑制器可控制外部N通道MOSFET的栅极以免受高压输入瞬变的影响，并为升压转换器提供浪涌电流控制、过流保护和输出断开功能。集成理想二极管控制器可驱动另一个N通道MOSFET来取代肖特基二极管，实现反向输入保护和电压保持或峰值检测。该器件控制MOSFET上的正向压降，并将反向电流降至低点。
LTC3897采用散热增强型38引脚无铅QFN或38引脚TSSOP封装。
应用- 工业
- 汽车
- 军事 / 航空电子
产品分类
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

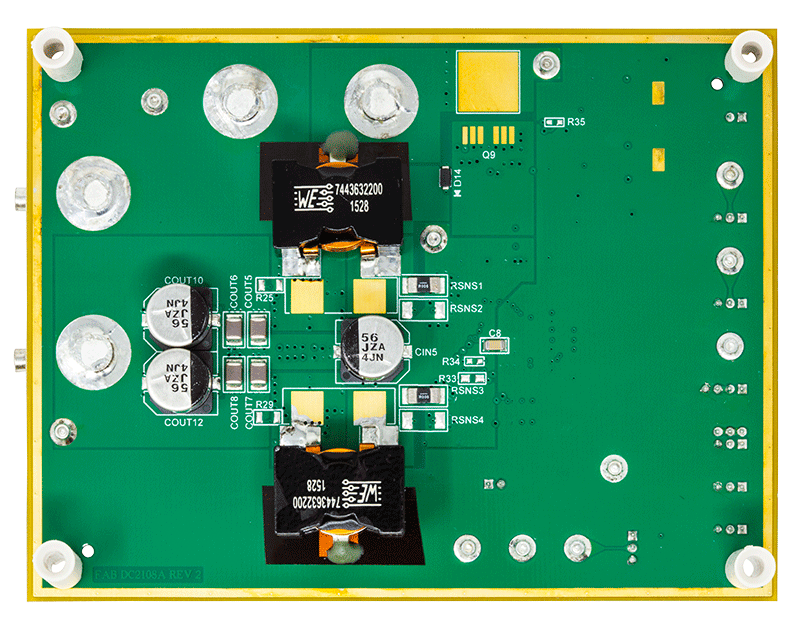

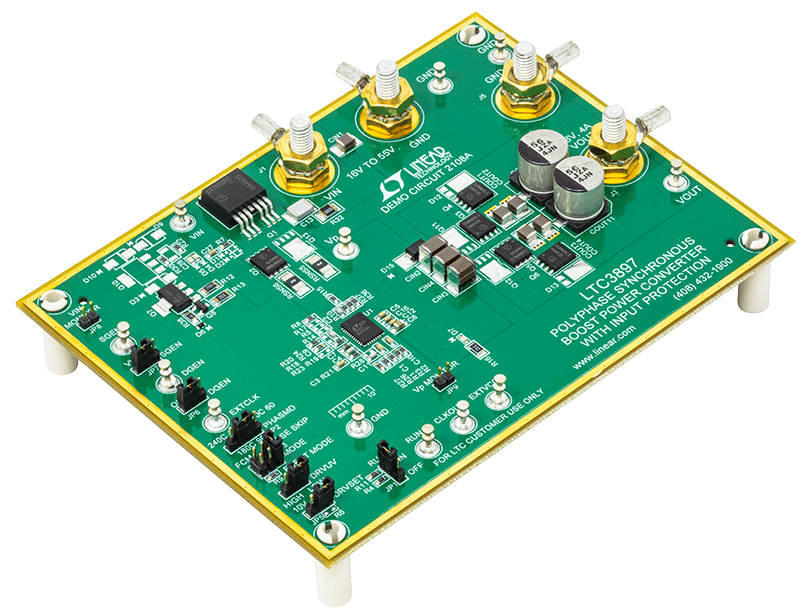

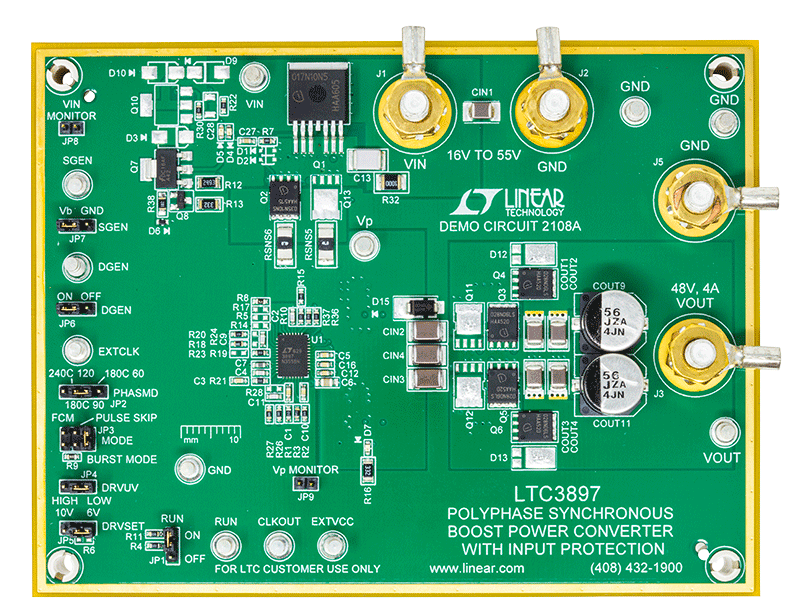

评估套件 (1)
参考资料
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：
LTC3897
配套产品推荐
LTC3897 配套产品
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC3897EFE#PBF | 材料声明 | 质量和可靠性 | 38-Lead TSSOP w/ EP | |
| LTC3897EFE#TRPBF | 材料声明 | 质量和可靠性 | 38-Lead TSSOP w/ EP | |
| LTC3897EUHF#PBF | 材料声明 | 质量和可靠性 | 38-Lead QFN (5mm x 7mm w/ EP) | |
| LTC3897EUHF#TRPBF | 材料声明 | 质量和可靠性 | 38-Lead QFN (5mm x 7mm w/ EP) | |
| LTC3897HFE#PBF | 材料声明 | 质量和可靠性 | 38-Lead TSSOP w/ EP | |
| LTC3897HFE#TRPBF | 材料声明 | 质量和可靠性 | 38-Lead TSSOP w/ EP | |
| LTC3897HUHF#PBF | 材料声明 | 质量和可靠性 | 38-Lead QFN (5mm x 7mm w/ EP) | |
| LTC3897HUHF#TRPBF | 材料声明 | 质量和可靠性 | 38-Lead QFN (5mm x 7mm w/ EP) | |
| LTC3897IFE#PBF | 材料声明 | 质量和可靠性 | 38-Lead TSSOP w/ EP | |
| LTC3897IFE#TRPBF | 材料声明 | 质量和可靠性 | 38-Lead TSSOP w/ EP | |
| LTC3897IUHF#PBF | 材料声明 | 质量和可靠性 | 38-Lead QFN (5mm x 7mm w/ EP) | |
| LTC3897IUHF#TRPBF | 材料声明 | 质量和可靠性 | 38-Lead QFN (5mm x 7mm w/ EP) | |
| Wafer Fabrication Data | R526 Reliability Data |
