概览

优势和特点

  • 多相 (PolyPhase®) 操作减低了所需的输入和输出电容以及电源导致的噪声
  • 同步操作用于实现最高效率和降低热耗散
  • 宽 VIN 范围:4.5V 至 60V (绝对最大值为 65V),启动之后可在低至 2.3V 的电压条件下运作
  • 输出电压高达 60V
  • ±1% 1.200V 基准电压
  • RSENSE 或电感器 DCR 电流检测
  • 针对同步 MOSFET 的 100% 占空比能力
  • 低静态电流:28μA
  • 可锁相频率 (75kHz 至 850kHz)
  • 可编程固定频率 (50kHz 至 900kHz)
  • 电源良好输出电压监视器
  • 低停机电流, IQ < 4μA
  • 内部 LDO 从 VBIAS 或 EXTVCC 给栅极驱动器供电
  • 耐热性能增强型扁平 28 引脚 4mm x 5mm QFN 封装和窄体 SSOP 封装

产品详情

LTC®3784 是一款高性能、多相 (PolyPhase®)、单输出、同步升压型转换器控制器,用于异相驱动两个 N 沟道功率 MOSFET 级。多相运作降低了输入和输出电容器要求,并允许使用比同类单相方案小的电感器。它所采用的同步整流提升了效率、减少了功率损耗并降低了散热要求,从而简化了高功率升压应用。

一个 4.5V 至 60V 的输入电源范围囊括了众多的系统架构和电池化学组成。当从升压型转换器的输出或另一个辅助电源来施加偏置时,LTC3784 在启动之后能够依靠一个低至 2.3V 的输入电源来运作。该器件的工作频率可设定在 50kHz 至 900kHz 的范围内,或采用内部 PLL 同步至一个外部时钟。PolyPhase 操作使得能够针对 2、3、4、6 和 12 相操作来配置 LTC3784。

SS 引脚负责在启动期间使输出电压斜坡上升。PLLIN/MODE 引脚用于在轻负载条件下选择突发模式 (Burst Mode®) 操作、脉冲跳跃模式或强制连续模式。



应用

  • 工业
  • 汽车
  • 医疗
  • 军事

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

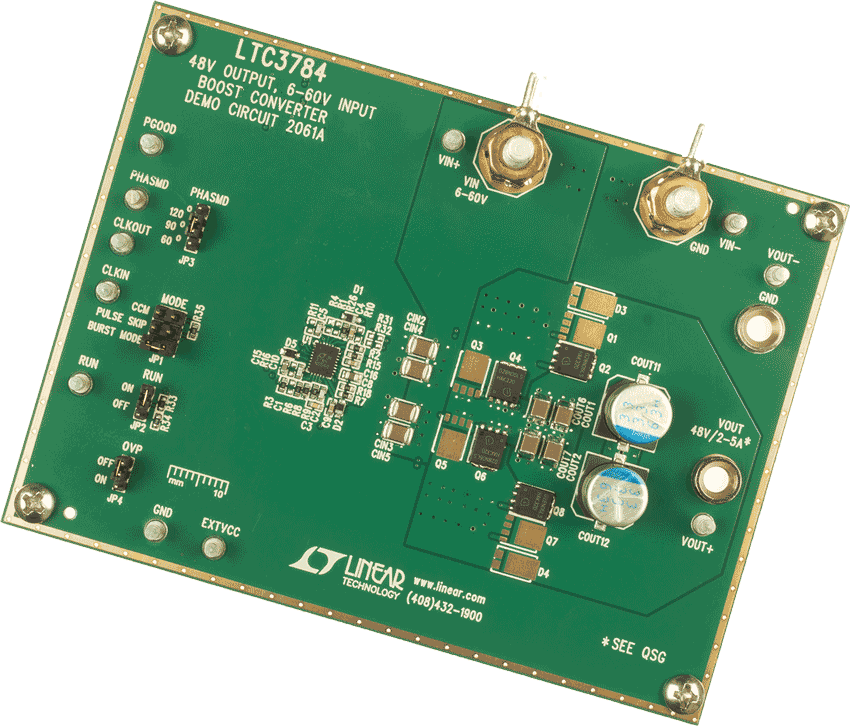

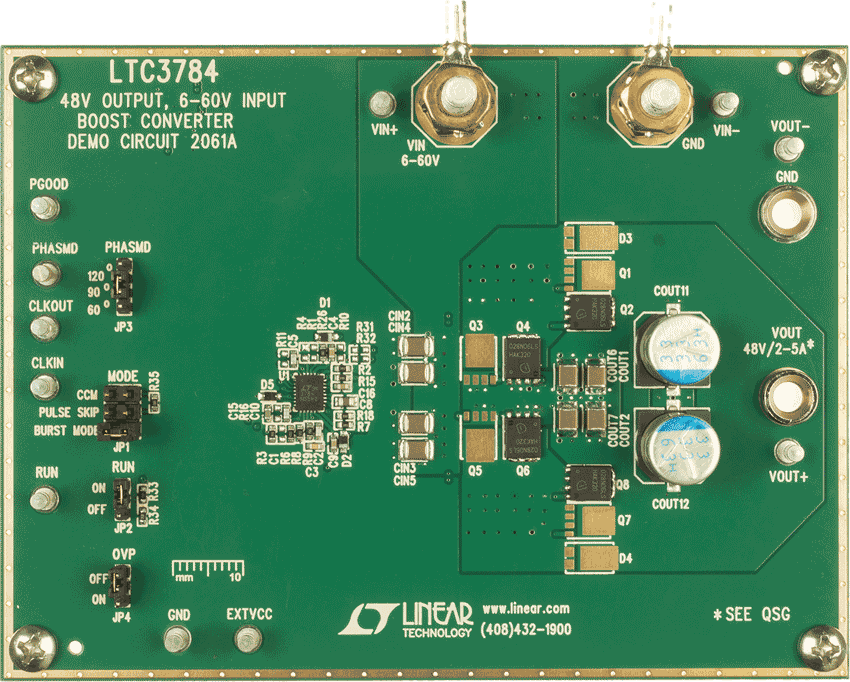

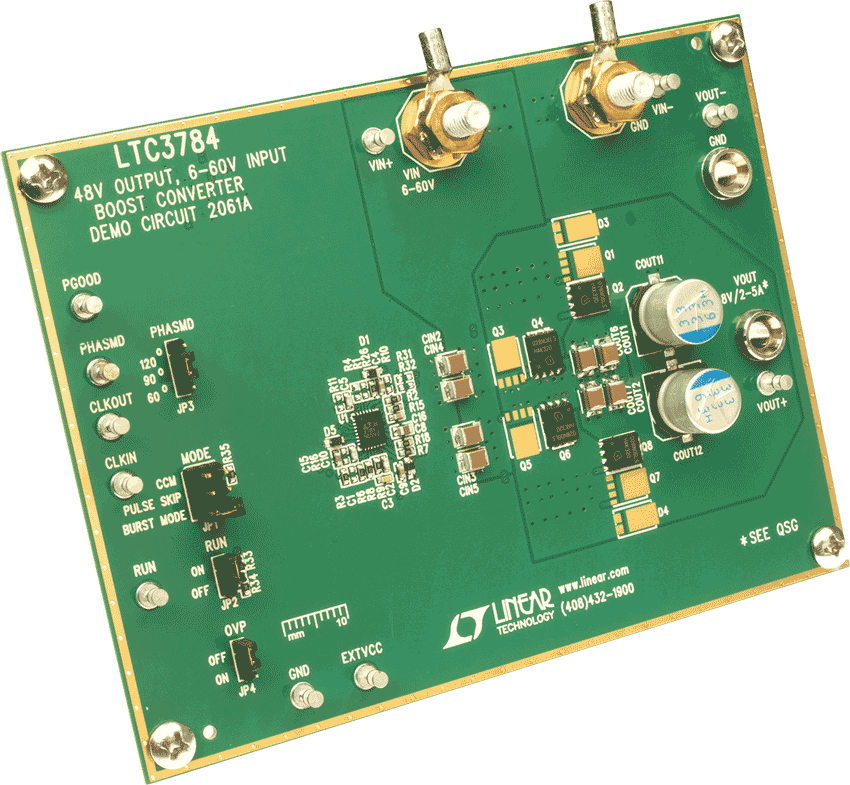

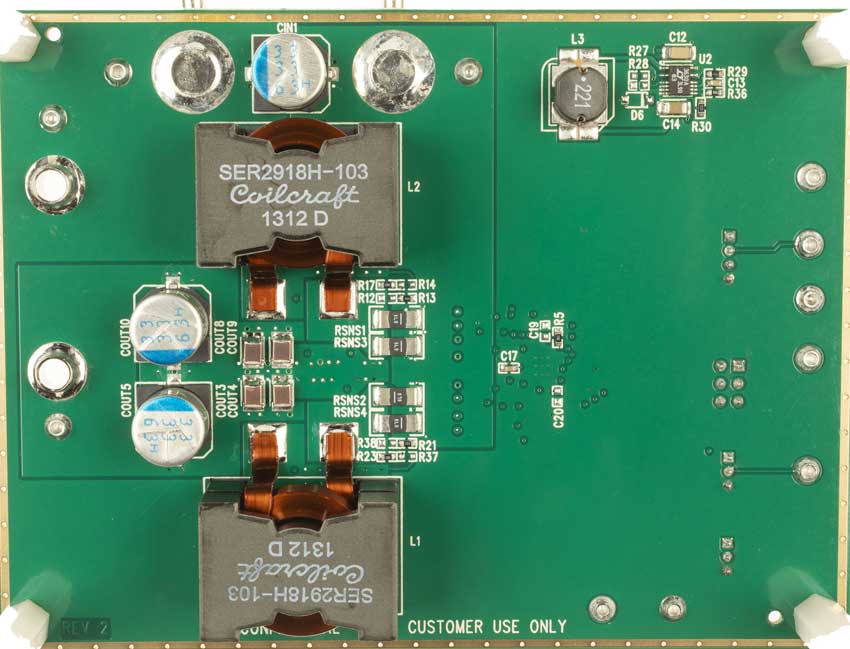

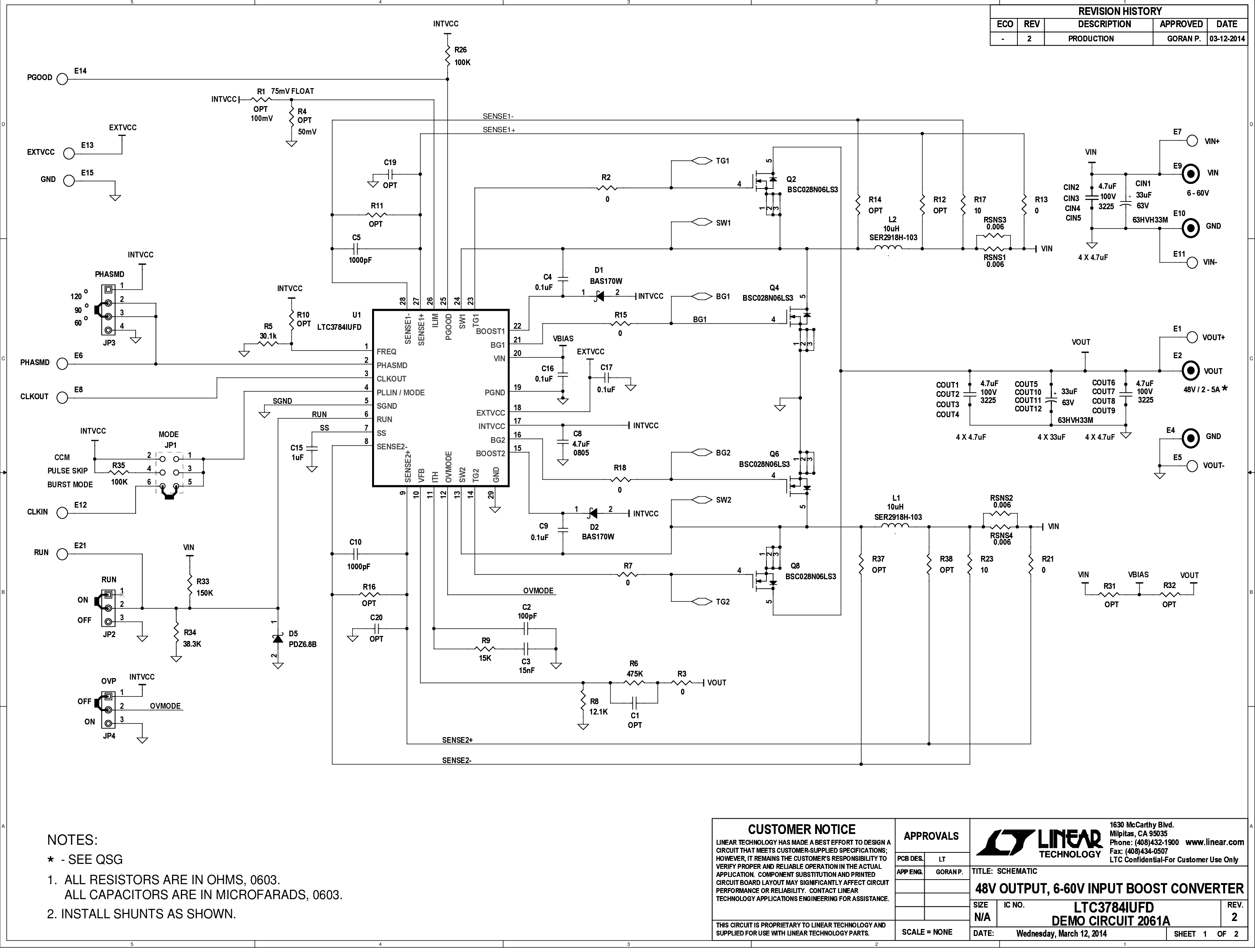

评估套件 (1)

工具及仿真模型

LTspice

LTspice® is a powerful, fast and free simulation software, schematic capture and waveform viewer with enhancements and models for improving the simulation of analog circuits.

To launch ready-to-run LTspice demonstration circuits for this part:

Step 1: Download and install LTspice on your computer.

Step 2: Click on the link in the section below to download a demonstration circuit.

Step 3: If LTspice does not automatically open after clicking the link below, you can instead run the simulation by right clicking on the link and selecting “Save Target As.” After saving the file to your computer, start LTspice and open the demonstration circuit by selecting ‘Open’ from the ‘File’ menu.

LTspice

Models for the following parts are available in LTspice:

LTC3784

LTpowerCAD

LTpowerCAD® is a power supply design program which selects power stage components, provides detailed power efficiency, shows quick loop Bode plot stability and load transient analysis, and can export to LTspice for simulation.

To open the project file for this circuit:

Step 1: Download and install LTpowerCAD on your computer.

Step 2: Click on the link(s) in the section below to download part-specific project files.

Step 3: If the project file doesn't run, right-click the link and select "Save Target As." Then start the LTpowerCAD tool and open the project file by selecing "Open Project" from the "File" menu.

LTPowerCAD

Design tools for the following parts are available in LTpowerCAD:

LTC3784
LTC3784 Parallel
ltc3784Parallel
