概览
优势和特点
- 宽 VIN 范围：4V 至 140V (绝对最大值为 150V)
- 宽输出电压范围：0.8V 至 60V
- 可调栅极驱动电平：5V 至 10V (OPTI-DRIVE)
- 低工作 IQ：40μA (停机 = 10μA)
- 100% 占空比操作
- 无需外部自举二极管
- 可选的栅极驱动欠压闭锁 (UVLO) 门限
- 用于 DRVCC 的内置 LDO 或外部 NMOS LDO
- EXTVCC LDO 采用 VOUT 为驱动器供电
- 可锁相频率 (75kHz 至 850kHz)
- 可编程固定频率 (50kHz 至 900kHz)
- 在轻负载条件下可选择执行连续、脉冲跳跃或低纹波突发模式 (Burst Mode®) 操作
- 可调突发箝位和电流限制
- 可调或固定 (5V/3.3V) 输出电压
- 电源良好输出电压监视器
- 可编程输入过压闭锁
- 38 引脚 TSSOP 高电压封装
产品详情
LTC®3895 是一款高性能、降压型开关稳压器 DC/DC 控制器，用于驱动一个全 N 沟道同步功率 MOSFET 级，可采用高达 140V 的输入电压运作。该器件运用了一种恒定频率电流模式架构，因而可提供一个高达 850kHz 的可锁相频率。
栅极驱动电压可设置在 5V 至 10V 的范围内，因而允许使用逻辑或标准电平 FET 以较大限度地提升效率。上管栅极驱动器中的集成型开关免除了增设一个外部自举二极管的需要。一个内部充电泵允许执行 100% 占空比操作。
很低的 40μA 无负载静态电流延长了电池供电型系统中的工作运行寿命。OPTI-LOOP® 补偿的运用使得能够在一个很宽的输出电容和 ESR 数值范围内对瞬态响应进行优化。LTC3895 具有一个精准的 0.8V 基准和电源良好输出指示器。此器件的输出电压可采用外部电阻器设置在 0.8V 至 60V 之间，或通过引脚编程以提供一个固定的 5V 或 3.3V。
应用
- 汽车和工业电源系统
- 高电压电池供电式系统
- 电信电源系统
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

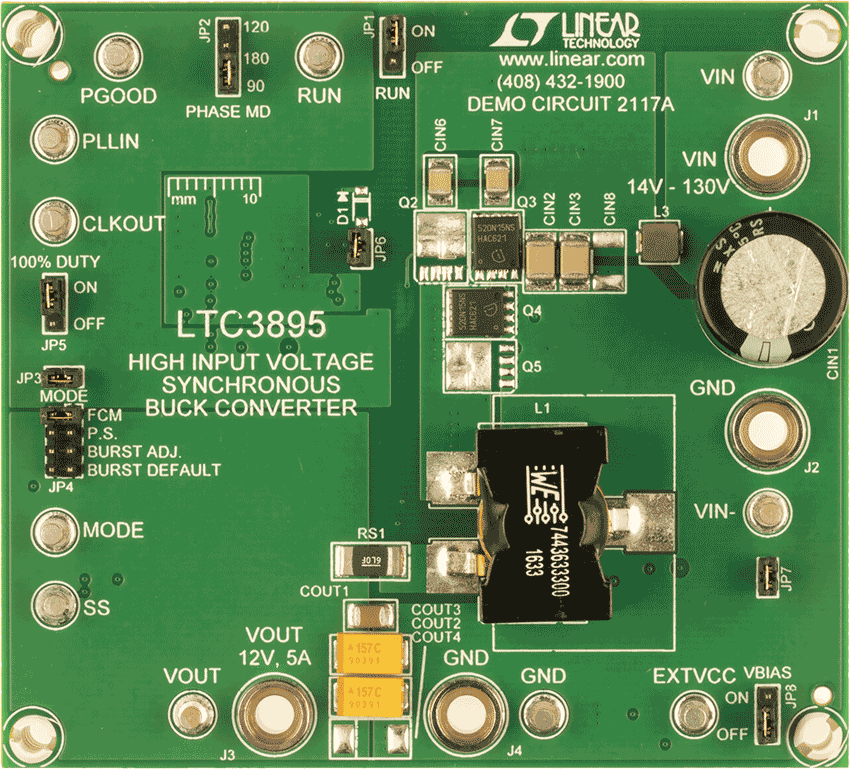

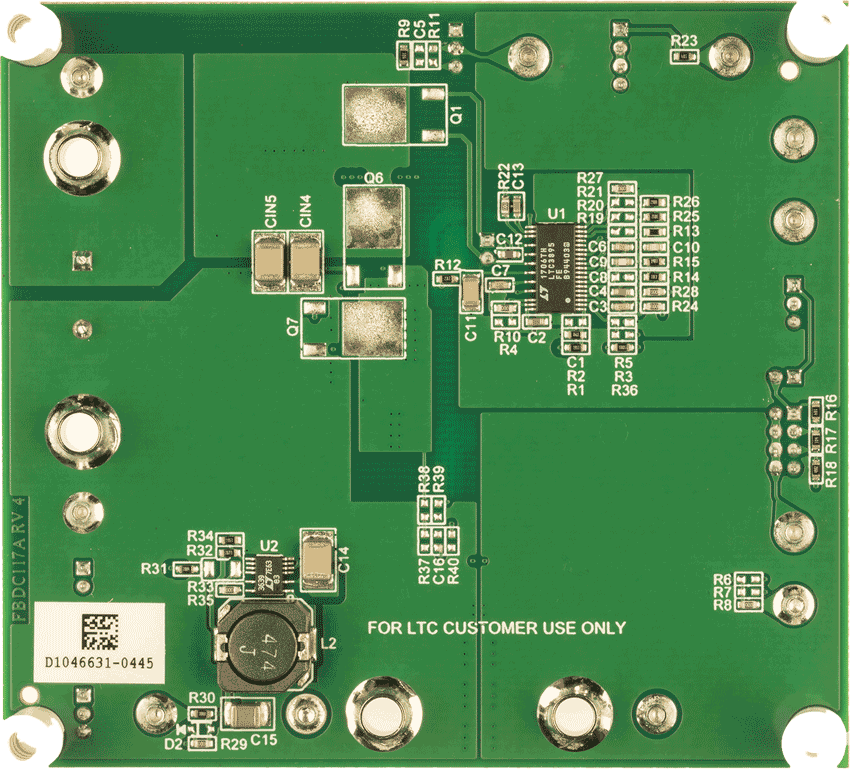

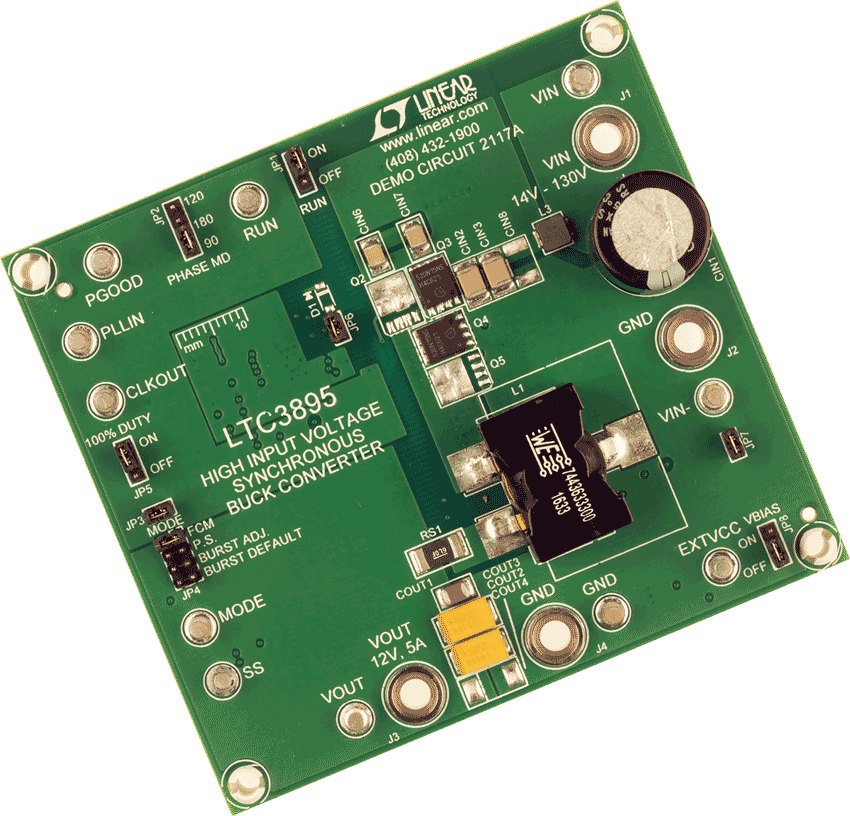

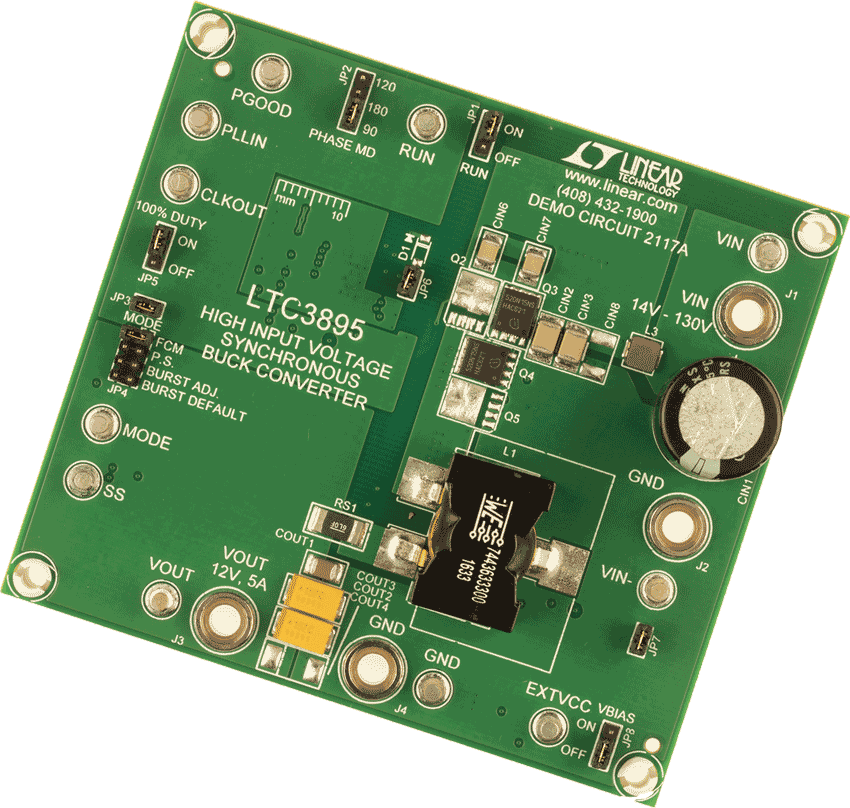

评估套件 (1)
参考资料
-
R526 Reliability Data3/26/2018
-

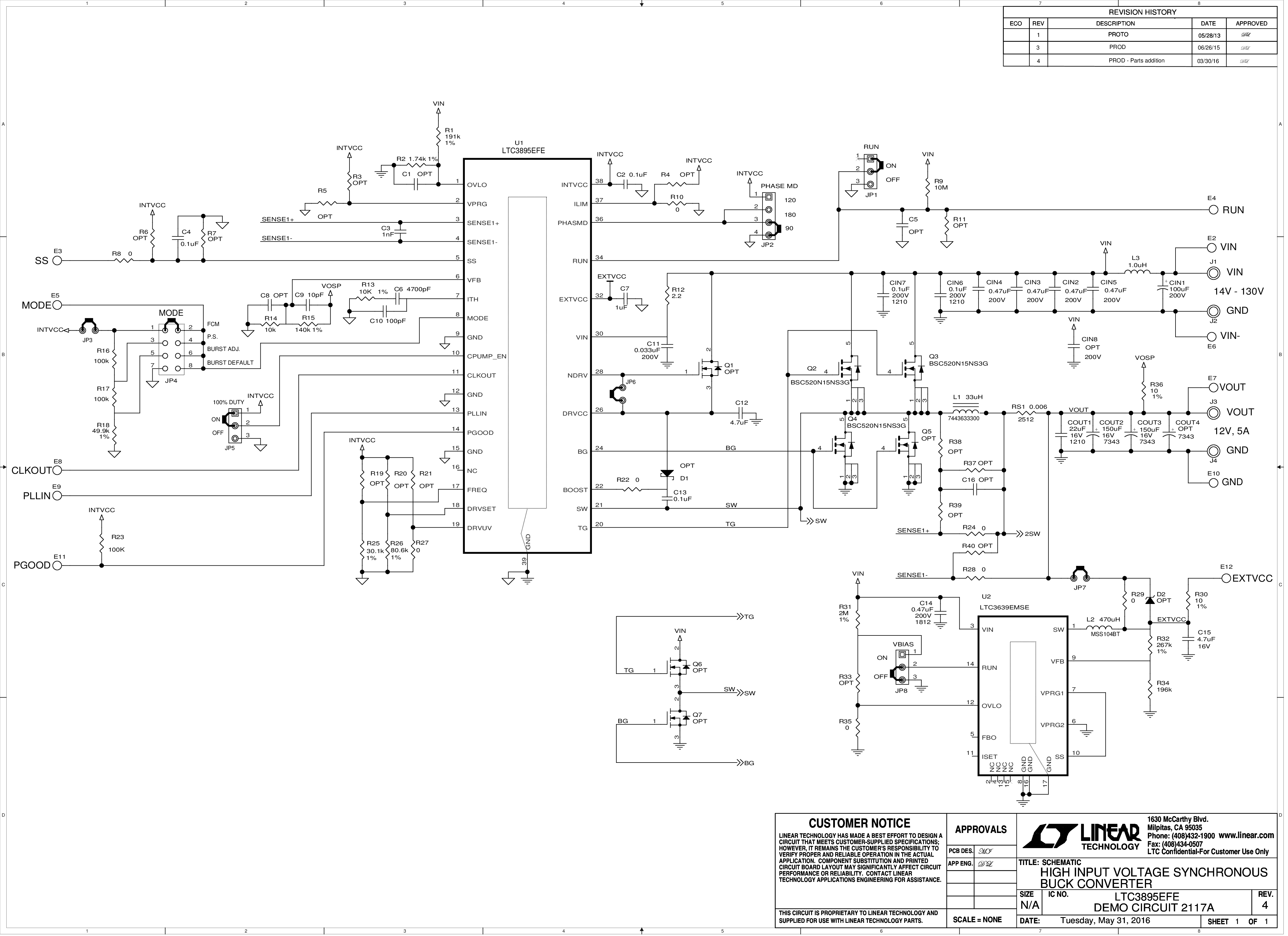

DC2117A - Demo Manual6/29/2016
-
150V Low IQ Sync Buck Controller7/28/2016
-
80V to 150V Non-Isolated DC/DC2/6/2018
-
High Voltage Non-Isolated Devices1/5/2018
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：
LTC3895
LTpowerCAD
LTpowerCAD®是一种电源设计程序，它选择功率级元件，提供详细效率信息，显示快速环路波特图稳定性和负载瞬态分析，并可导出至LTspice进行仿真。
如要打开此电路的项目文件，请执行以下操作：
第1步：下载并在计算机上安装LTpowerCAD。
第2步：单击下面的链接，下载特定器件项目文件。
第3步：如果项目文件不运行，请右键单击该链接并选择“目标另存为”。然后启动LTpowerCAD工具，并从“文件”菜单中选择“打开项目”即可打开项目文件。
LTpowerCAD中提供以下器件的设计工具：
LTC3895
