LTC3896

150V、低 IQ、同步负输出 DC/DC 控制器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
特性
  • 宽 VIN + |VOUT| 范围:4V 至 140V (150V 绝对最大值)
  • 宽输出电压范围:–60V 至 –0.8V
  • 参考于接地的控制 / 接口引脚
  • 可调的栅极驱动电平:5V 至 10V (OPTI-DRIVE)
  • 集成型自举二极管
  • 低工作 IQ:40μA (停机模式 = 10μA)
  • 可选的栅极驱动 UVLO 门限
  • 用于 DRVCC 的内置 LDO 或外部 NMOS LDO
  • EXTVCC LDO 采用输出给驱动器供电
  • 可锁相频率 (75kHz 至 850kHz)
  • 可编程固定频率 (50kHz 至 900kHz)
  • 在轻负载条件下可选择执行连续、脉冲跳跃或低纹波突发模式 (Burst Mode®) 操作
  • 可调的突发箝位和电流限制
  • 电源良好输出电压监视器
  • 可编程输入过压闭锁
  • 38 引脚 TSSOP 高电压封装

更多细节
show more Icon

LTC®3896 是一款高性能负输出 DC/DC 开关稳压控制器,用于驱动一个全 N 沟道同步功率 MOSFET 级。该器件把一个宽变化范围正输入电压源转换为一个可低于地电位达 60V 的稳定负输出。输入能够采用一个低至 4V 和高达 140V – |VOUT| 的电压工作。

LTC3896 包含真正参考于地的 RUN、PLLIN 和 PGOOD 引脚,因而免除了增设外部分立式电平移位组件来与 LTC3896 接口的需要。

一种恒定频率电流模式架构可提供一个高达 850kHz 的可锁相频率。低的 40μA 无负载静态电流延长了电池供电型系统中的工作运行时间。OPTI-LOOP® 补偿允许在一个宽的输出电容和 ESR 数值范围内优化瞬态响应。LTC3896 具有一个精准的 0.8V 基准和电源良好输出指示器。软起动 (SS) 引脚在启动期间使输出电压斜坡上升。


Applications

  • 汽车和工业电源系统
  • 电信电源
  • 分布式电源系统

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC3896EFE#PBF
  • HTML
  • HTML
LTC3896EFE#TRPBF
  • HTML
  • HTML
LTC3896HFE#PBF
  • HTML
  • HTML
LTC3896HFE#TRPBF
  • HTML
  • HTML
LTC3896IFE#PBF
  • HTML
  • HTML
LTC3896IFE#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LTC3896EFE#PBF

量产

LTC3896EFE#TRPBF

量产

LTC3896HFE#PBF

量产

LTC3896HFE#TRPBF

量产

LTC3896IFE#PBF

量产

LTC3896IFE#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LTC3896EFE#PBF

量产

LTC3896EFE#TRPBF

量产

LTC3896HFE#PBF

量产

LTC3896HFE#TRPBF

量产

LTC3896IFE#PBF

量产

LTC3896IFE#TRPBF

量产

软件和型号相关生态系统

评估套件 1

reference details image

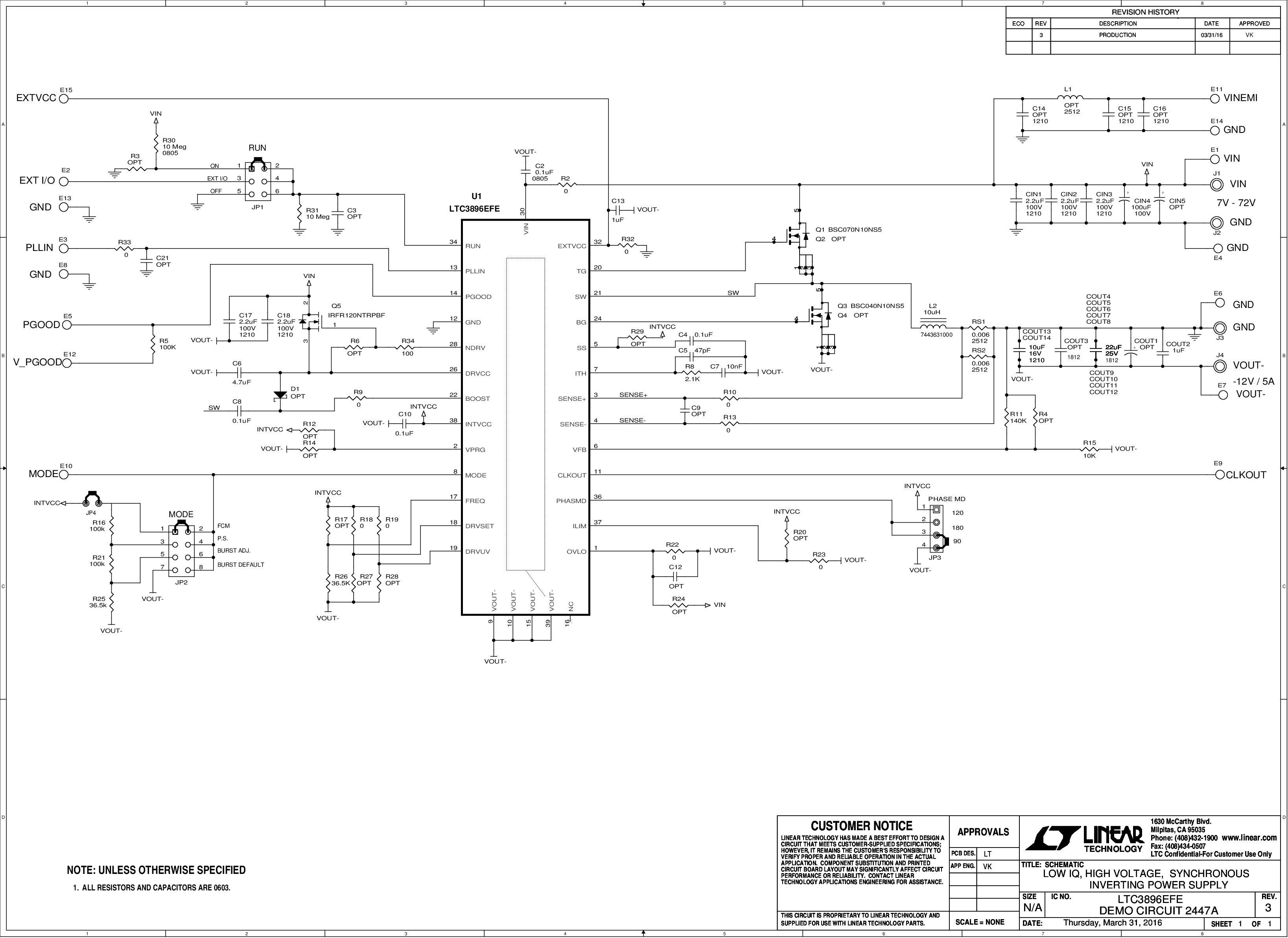

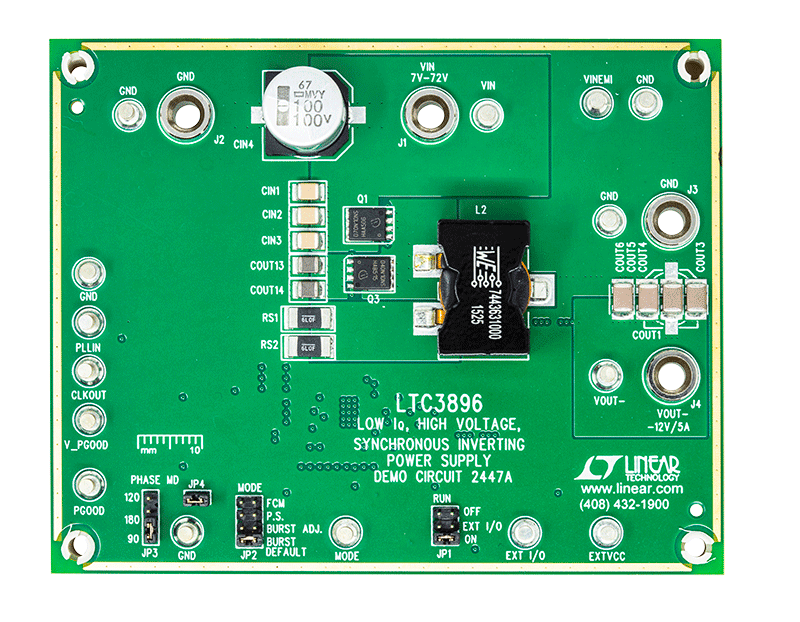

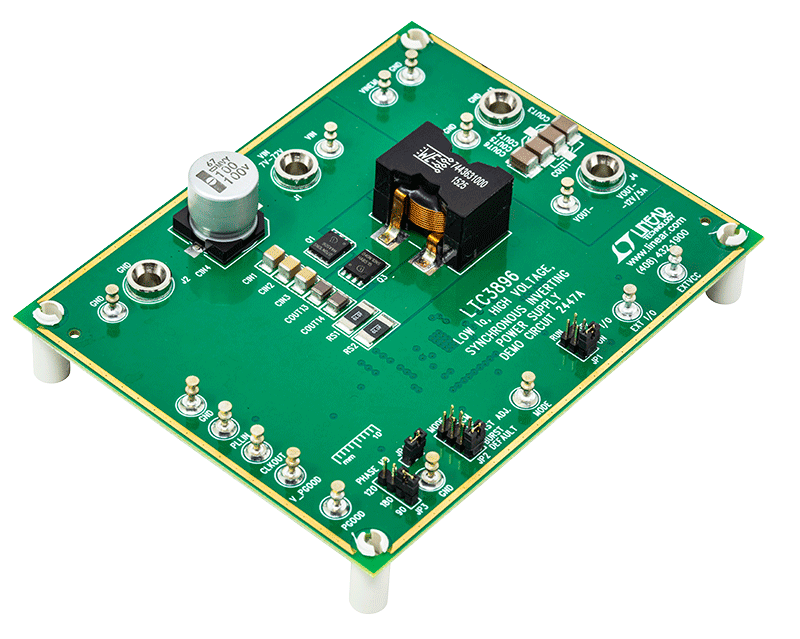

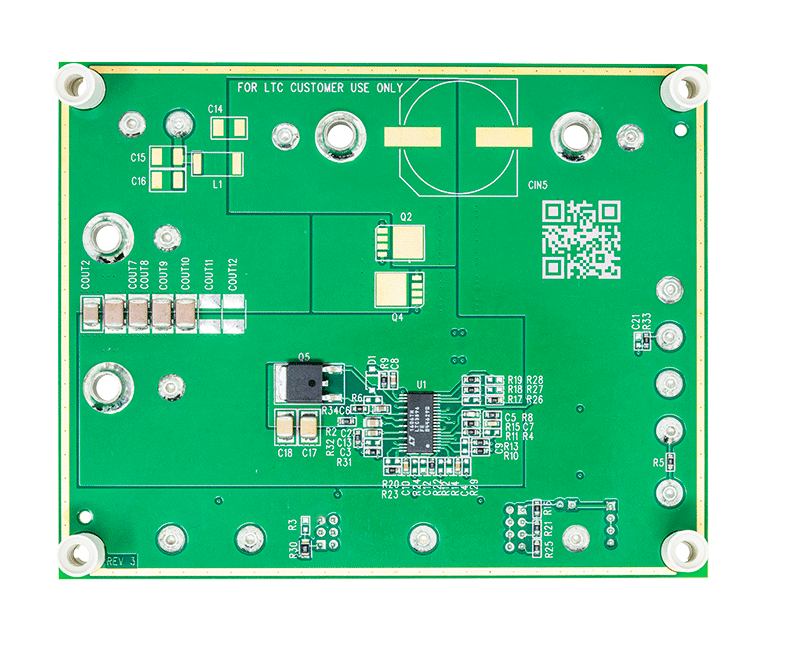

DC2447A
