特性
- 宽 VIN 范围:4.5V 至 60V (绝对最大值为 65V)
- 宽输出电压范围:0.8V ≤ VOUT ≤ 99% • VIN
- 可调栅极驱动电平:5V 至 10V (OPTI-DRIVE)
- 无需外部自举二极管
- 低工作 IQ:29μA (一个通道导通)
- 可选的栅极驱动欠压闭锁 (UVLO) 门限
- 异相控制器降低了所需的输入电容和由电源引起的噪声
- 可锁相频率:75kHz 至 850kHz
- 在轻负载条件下可以选择执行连续、脉冲跳跃或低纹波突发模式 (Burst Mode®) 操作
- 可选的电流限值 (LTC3892 / LTC3892-2)
- 非常低压差操作:99% 占空比
- 电源良好输出电压监视器 (LTC3892 / LTC3892-2)
- 低停机 IQ:3.6μA
- 小外形 32 引脚 5mm x 5mm QFN 封装 (LTC3892 / LTC3892-2) 或 TSSOP 封装 (LTC3892-1)
LTC®3892 / LTC3892-1 / LTC3892-2 是一款高性能、双通道降压型 DC/DC 开关稳压控制器,用于驱动全 N 沟道同步功率 MOSFET 级。通过使两个控制器输出级异相运作,可较大限度地降低功率损耗和噪声。
栅极驱动电压可设置在 5V 至 10V 的范围内,以允许使用逻辑或标准电平 FET 并较大限度地提升效率。上管栅极驱动器中的内部开关免除了增设外部自举二极管的需要。
4.5V 至 60V 的宽输入电源范围囊括了众多的中间总线电压和电池化学组成。可以调节高达 VIN 之 99% 的输出电压。OPTI-LOOP® 补偿的运用允许在一个很宽的输出电容和 ESR 数值范围内对瞬态响应和环路稳定性进行优化。
29μA 的无负载静态电流延长了电池供电型系统中的操作运行时间。可参见本产品手册 “引脚功能” 部分中的表 1,以比较 LTC3892 和 LTC3892-1 及LTC3892-2。
应用
- 汽车和工业电源系统
- 分布式 DC 电源系统
- 高电压电池供电式系统
提问
在下面提交您的问题,我们将从 ADI 的知识库中给出最佳答案:
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC3892
文档
筛查
1 应用
数据手册
2
用户手册
3
421.00K
311.00K
740.00K
设计笔记
12
HTML
HTML
HTML
HTML
HTML
HTML
HTML
HTML
HTML
技术文章
3
可靠性数据
1
365.77 K
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
数据手册 1
可靠性数据 1
用户手册 3
设计笔记 4
技术文章 2
新闻 1
模拟对话 2
视频
1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
- LTC3892EFE-1#PBF
- 引脚/封装图-中文版
- 28-Lead TSSOP w/ EP
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LTC3892EFE-1#TRPBF
- 引脚/封装图-中文版
- 28-Lead TSSOP w/ EP
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LTC3892EUH#PBF
- 引脚/封装图-中文版
- 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LTC3892EUH#TRPBF
- 引脚/封装图-中文版
- 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LTC3892EUH-2#PBF
- 引脚/封装图-中文版
- 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LTC3892EUH-2#TRPBF
- 引脚/封装图-中文版
- 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LTC3892HFE-1#PBF
- 引脚/封装图-中文版
- 28-Lead TSSOP w/ EP
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LTC3892HFE-1#TRPBF
- 引脚/封装图-中文版
- 28-Lead TSSOP w/ EP
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LTC3892HUH#PBF
- 引脚/封装图-中文版
- 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LTC3892HUH#TRPBF
- 引脚/封装图-中文版
- 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LTC3892HUH-2#PBF
- 引脚/封装图-中文版
- 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LTC3892HUH-2#TRPBF
- 引脚/封装图-中文版
- 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LTC3892IFE-1#PBF
- 引脚/封装图-中文版
- 28-Lead TSSOP w/ EP
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LTC3892IFE-1#TRPBF
- 引脚/封装图-中文版
- 28-Lead TSSOP w/ EP
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LTC3892IUH#PBF
- 引脚/封装图-中文版
- 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LTC3892IUH#TRPBF
- 引脚/封装图-中文版
- 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LTC3892IUH-2#PBF
- 引脚/封装图-中文版
- 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LTC3892IUH-2#TRPBF
- 引脚/封装图-中文版
- 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LTC3892MPFE-1#PBF
- 引脚/封装图-中文版
- 28-Lead TSSOP w/ EP
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LTC3892MPFE-1#TRPBF
- 引脚/封装图-中文版
- 28-Lead TSSOP w/ EP
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LTC3892MPUH#PBF
- 引脚/封装图-中文版
- 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LTC3892MPUH#TRPBF
- 引脚/封装图-中文版
- 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LTC3892MPUH-2#PBF
- 引脚/封装图-中文版
- 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LTC3892MPUH-2#TRPBF
- 引脚/封装图-中文版
- 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
4月 6, 2022
- 22_0068
Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL
LTC3892EFE-1#PBF
量产
LTC3892EFE-1#TRPBF
量产
LTC3892HFE-1#PBF
量产
LTC3892HFE-1#TRPBF
量产
LTC3892IFE-1#PBF
量产
LTC3892IFE-1#TRPBF
量产
LTC3892MPFE-1#PBF
量产
LTC3892MPFE-1#TRPBF
量产
7月 31, 2020
- 20_0245
Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)
LTC3892EFE-1#PBF
量产
LTC3892EFE-1#TRPBF
量产
LTC3892EUH#PBF
量产
LTC3892EUH#TRPBF
量产
LTC3892EUH-2#PBF
量产
LTC3892EUH-2#TRPBF
量产
LTC3892HFE-1#PBF
量产
LTC3892HFE-1#TRPBF
量产
LTC3892HUH#PBF
量产
LTC3892HUH#TRPBF
量产
LTC3892HUH-2#PBF
量产
LTC3892HUH-2#TRPBF
量产
LTC3892IFE-1#PBF
量产
LTC3892IFE-1#TRPBF
量产
LTC3892IUH#PBF
量产
LTC3892IUH#TRPBF
量产
LTC3892IUH-2#PBF
量产
LTC3892IUH-2#TRPBF
量产
LTC3892MPFE-1#PBF
量产
LTC3892MPFE-1#TRPBF
量产
LTC3892MPUH#PBF
量产
LTC3892MPUH#TRPBF
量产
LTC3892MPUH-2#PBF
量产
LTC3892MPUH-2#TRPBF
量产
根据型号筛选
产品型号
产品生命周期
PCN
4月 6, 2022
- 22_0068
Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL
LTC3892EFE-1#PBF
量产
LTC3892EFE-1#TRPBF
量产
LTC3892HFE-1#PBF
量产
LTC3892HFE-1#TRPBF
量产
LTC3892IFE-1#PBF
量产
LTC3892IFE-1#TRPBF
量产
LTC3892MPFE-1#PBF
量产
LTC3892MPFE-1#TRPBF
量产
7月 31, 2020
- 20_0245
Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)
LTC3892EFE-1#PBF
量产
LTC3892EFE-1#TRPBF
量产
LTC3892EUH#PBF
量产
LTC3892EUH#TRPBF
量产
LTC3892EUH-2#PBF
量产
LTC3892EUH-2#TRPBF
量产
LTC3892HFE-1#PBF
量产
LTC3892HFE-1#TRPBF
量产
LTC3892HUH#PBF
量产
LTC3892HUH#TRPBF
量产
LTC3892HUH-2#PBF
量产
LTC3892HUH-2#TRPBF
量产
LTC3892IFE-1#PBF
量产
LTC3892IFE-1#TRPBF
量产
LTC3892IUH#PBF
量产
LTC3892IUH#TRPBF
量产
LTC3892IUH-2#PBF
量产
LTC3892IUH-2#TRPBF
量产
LTC3892MPFE-1#PBF
量产
LTC3892MPFE-1#TRPBF
量产
LTC3892MPUH#PBF
量产
LTC3892MPUH#TRPBF
量产
LTC3892MPUH-2#PBF
量产
LTC3892MPUH-2#TRPBF
量产
软件和型号相关生态系统
部分模型 | 产品周期 | 描述 | ||
---|---|---|---|---|
高压热插拔控制器1 |
||||
推荐新设计使用 |
具理想二极管的浪涌抑制器 |
评估套件 5
DC2727A
LTC3892-2EUH双路输出SEPIC和降压转换器
产品详情
演示电路2727A是一款高输入电压、高效率双路输出DC/DC转换器。它具有LTC®3892 2、低IQ、双路输出、两相同步降压型DC/DC控制器。该演示板在6V至40V输入电压范围内工作,产生3.3V (10A)和12V(3A输出)电压。
12V输出采用SEPIC转换器设计,可通过高于、低于或等于输出电压的输入电压获得稳定的输出电压。它使用同步降压转换器提供3.3V电压。这些输出电压可通过某些修改轻松更改。
栅极驱动电压可从5V调至10V,以便使用逻辑或标准电平MOSFET。在轻负载时,DC2727A支持三种工作模式:强制连续模式、跳脉冲和突发模式(Burst Mode®)工作。强制连续模式可降低输出电压纹波并产生低噪声开关频谱。跳脉冲和突发模式可在轻负载条件下提高效率。
DC2727A的两个输出切换异相以减少输入滤波。DC2727A支持可选限流并提供极低压差工作性能,具有99%占空比能力。DC2727A具有250kHz的标准工作频率,但可在75kHz和高达850kHz的范围内调整。此外,LTC3892-2集成自举二极管,可简化设计。
DC2727A设计用于支持多种尺寸的输入/输出电容和电感,以适应各种应用。LTC3892-2的数据手册提供完整的说明和应用信息,必须配合DC2727A的此演示板手册一起阅读。

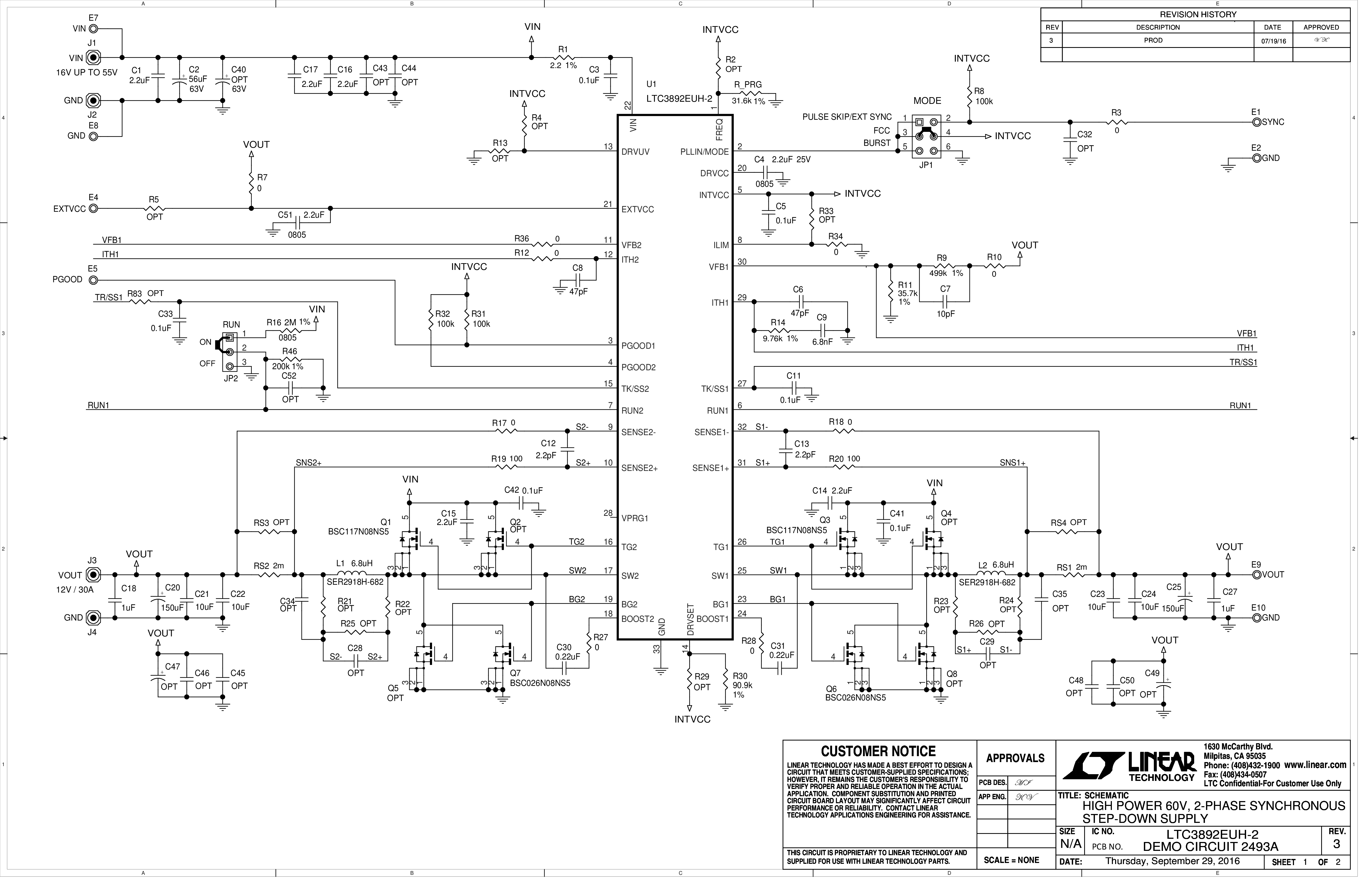

资料

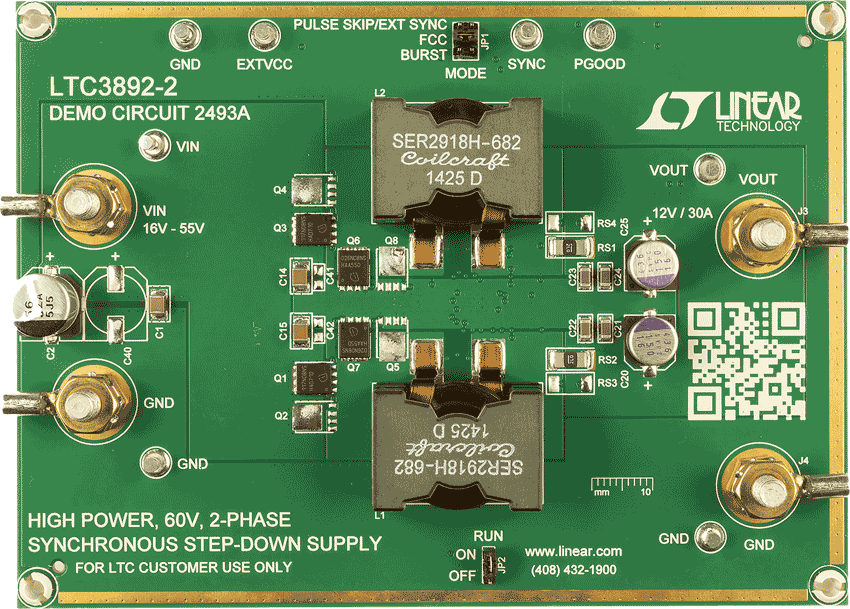

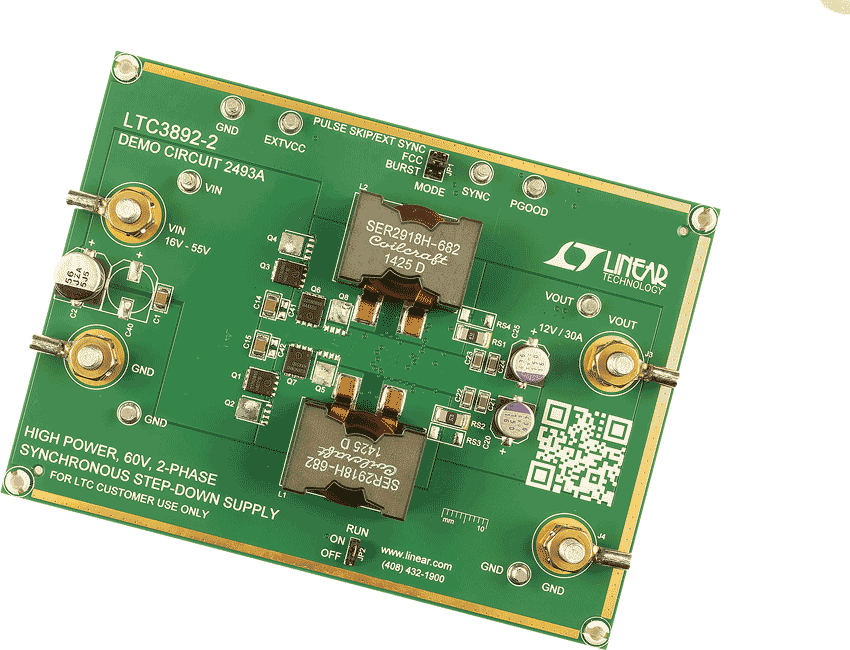

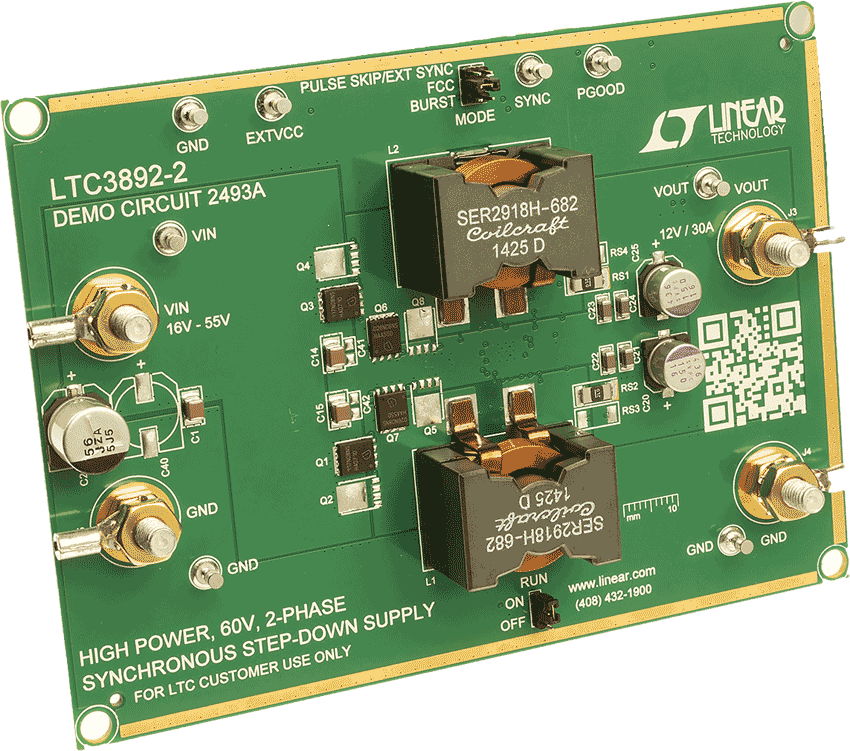

DC2493A
LTC3892EUH-2 Demo Board | 2-Phase Synchronous Buck Controller, 16V ≤ VIN ≤ 55V; VOUT = 12V @ 30A
产品详情

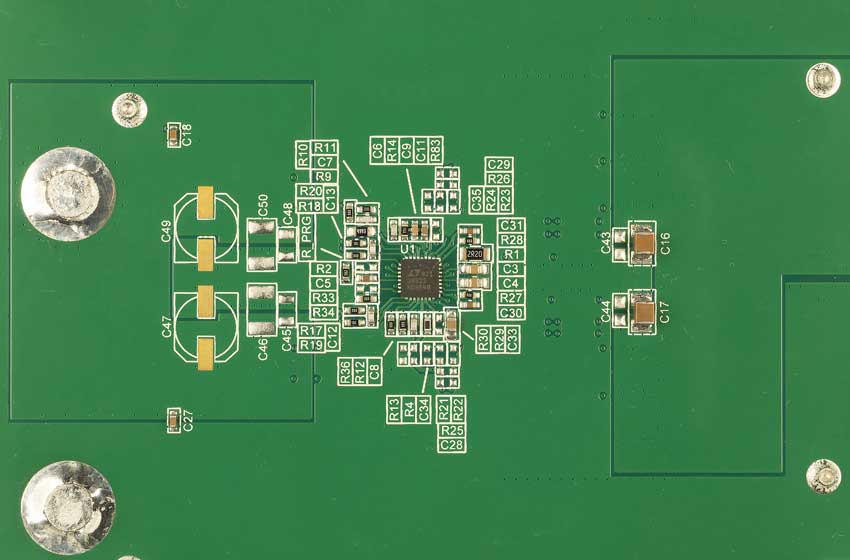

Demonstration circuit 2493A is a high output voltage capable, high efficiency synchronous PolyPhase® buck converter featuring the LTC3892EUH-2. The DC2493A has a wide input voltage range from 16V to 55V, and is capable of delivering up to 30A of output current. The output voltage of the DC2493A is set to 12V, however, the output voltage can go as high as 55V, with certain modifications. The DC2493A supports three operation modes: fixed-frequency modulation, pulse-skipping mode and Burst Mode® operation. Fixed-frequency mode of operation reduces output voltage ripple, and yields a low noise switching spectrum. Burst Mode operation employs a variable frequency switching algorithm that minimizes the input quiescent current and improves efficiency at light loads.
资料
DC2190A-B
LTC3892EFE-1演示板 | 2相降压控制器,16V ≤ VIN ≤ 55V;VOUT = 12V (30A)
产品详情

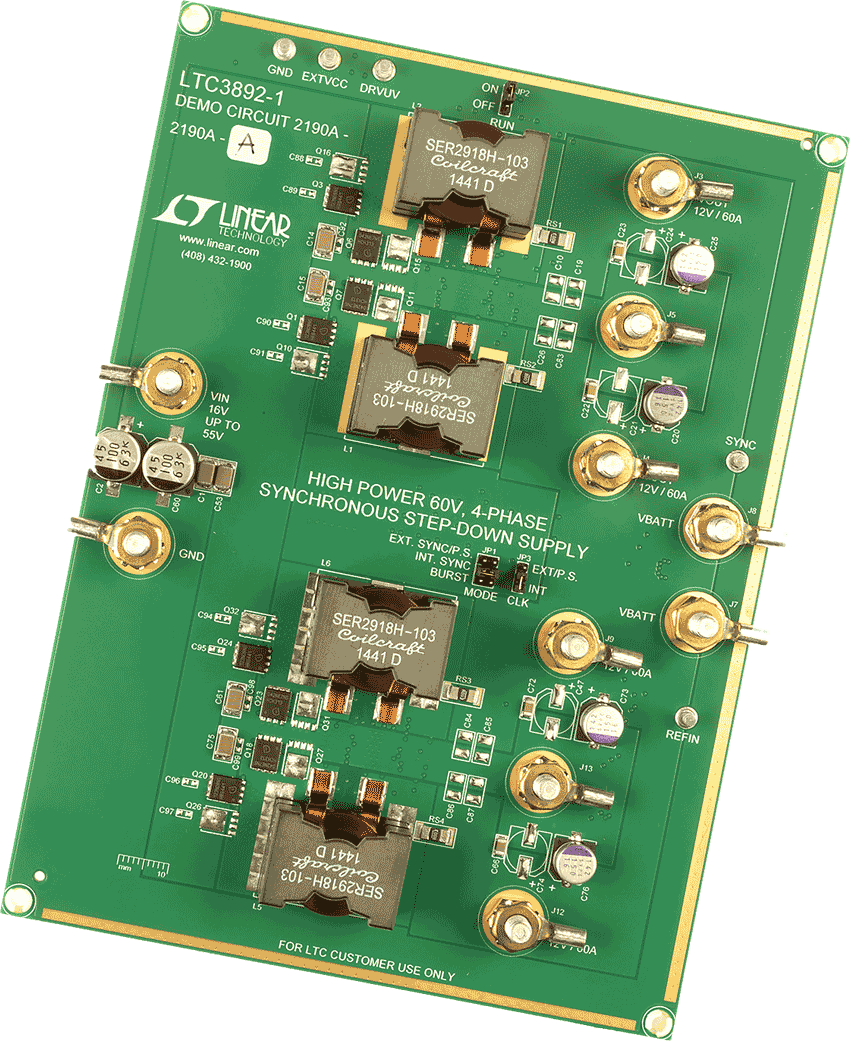

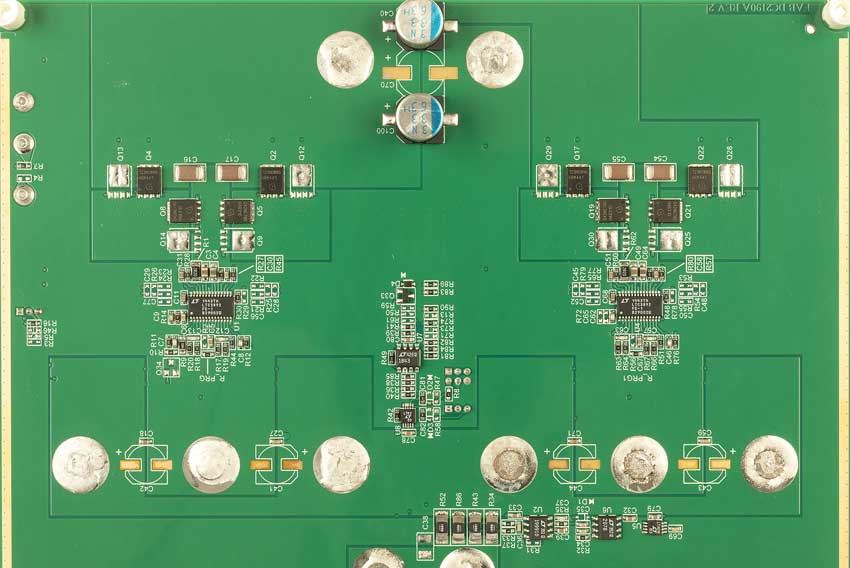

演示电路2190A是一款高输出电压、高效率同步PolyPhase®降压转换器,内置LTC3892EFE-1。该演示电路提供两种版本。两种版本的输入电压范围为16V至55V。DC2190A-A使用两个具有4相交错操作功能的LTC3892EFE-1器件进行配置,提供12V/60A输出,同时DC2190A-B使用一个具有2相交错操作功能的LTC3892EFE-1器件进行配置,提供12V/30A输出。
资料

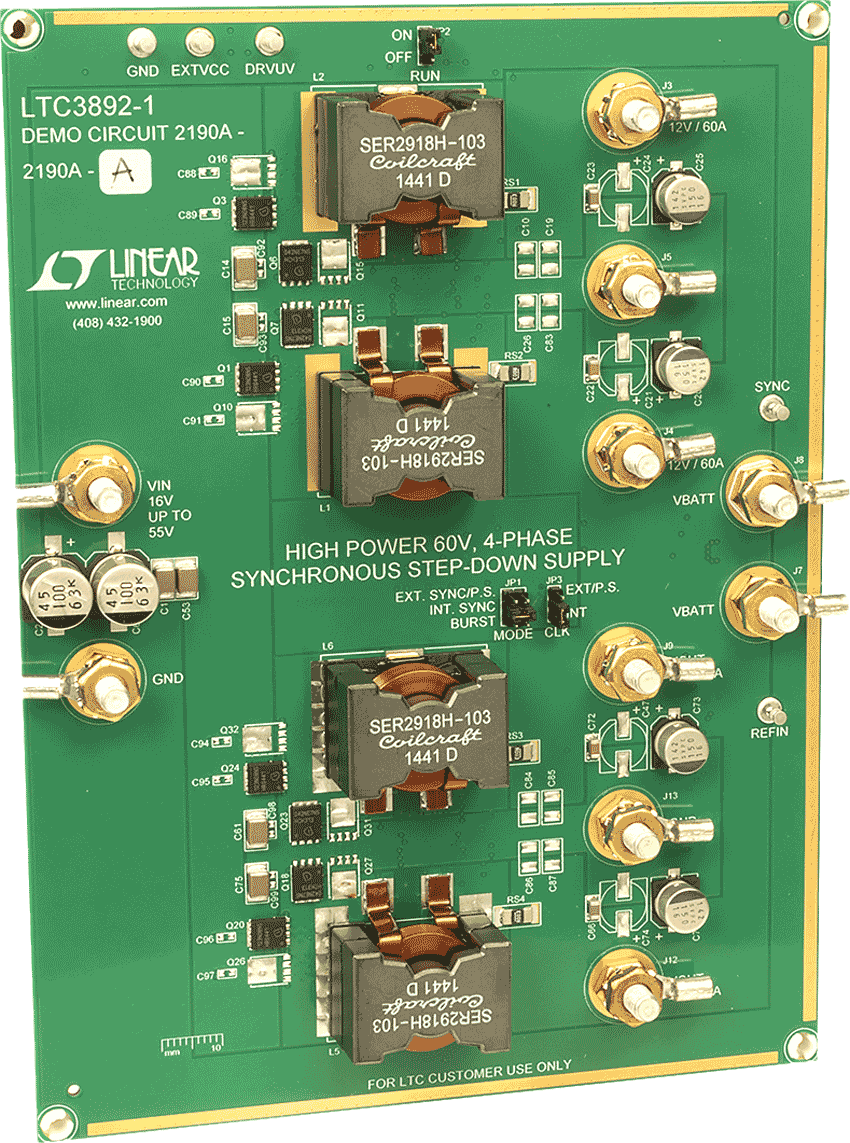

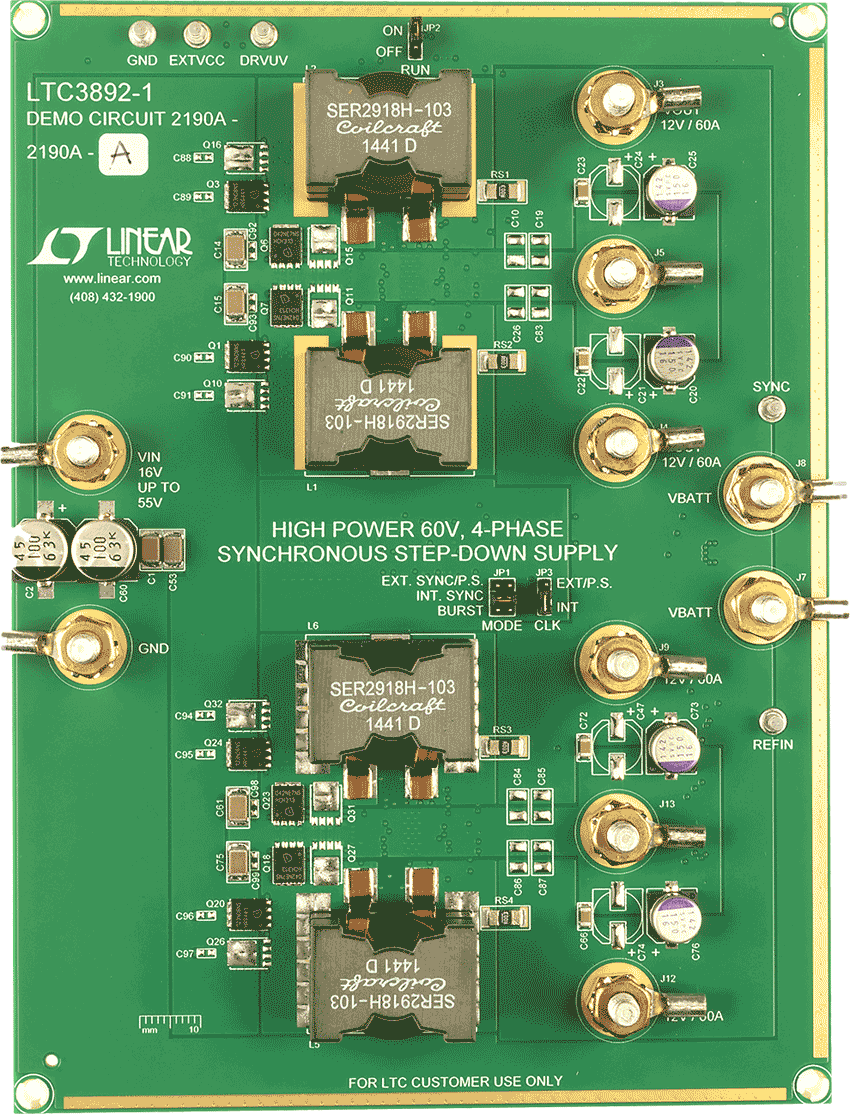

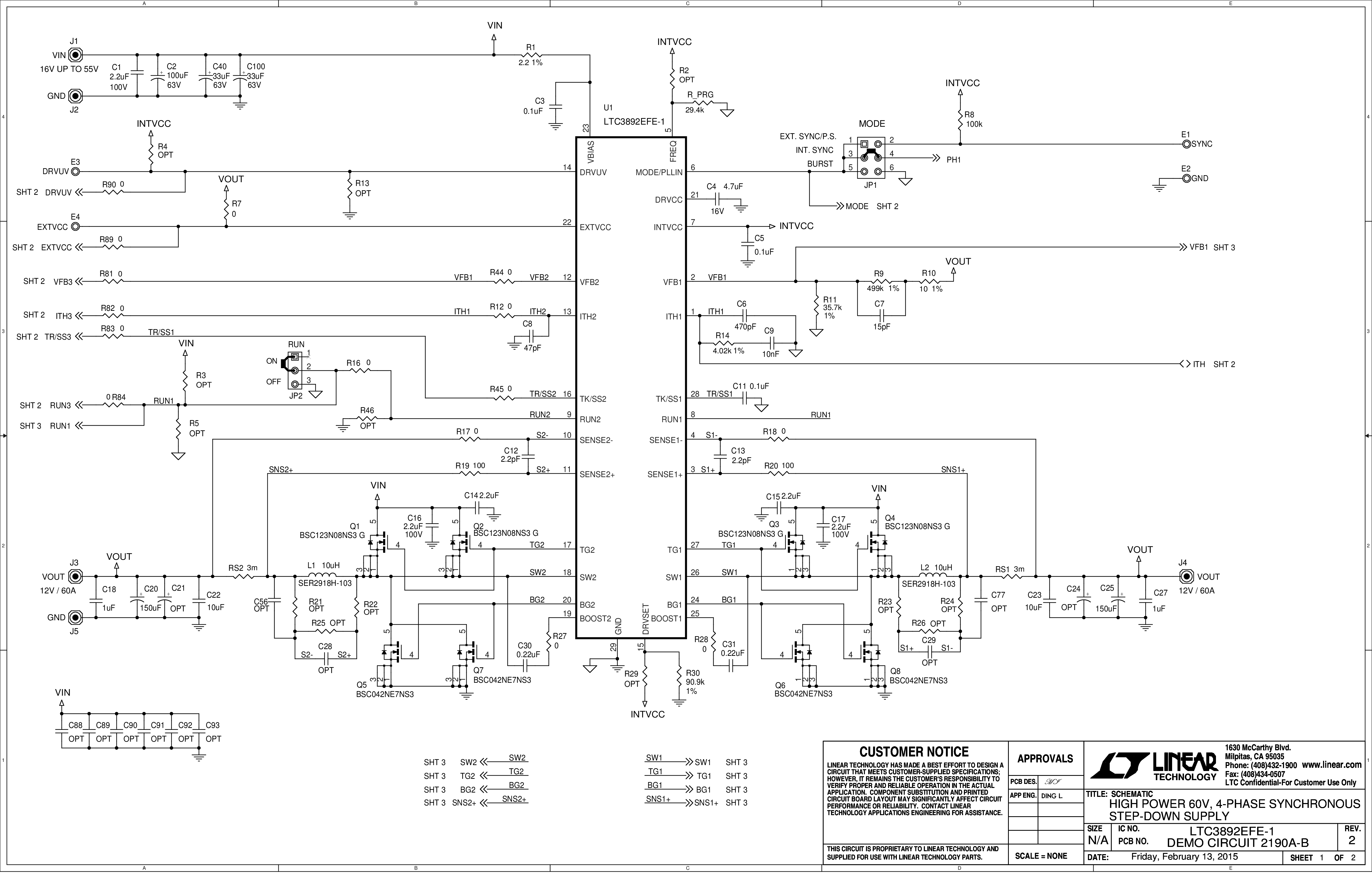

DC2190A-A
LTC3892EFE-1演示板 | LTC3892-1(×2) 4相降压控制器,16V ≤ VIN ≤ 55V;VOUT = 12V (60A)
产品详情
演示电路2190A是一款高输出电压、高效率同步PolyPhase®降压转换器,内置LTC3892EFE-1。该演示电路提供两种版本。两种版本的输入电压范围为16V至55V。DC2190A-A使用两个具有4相交错操作功能的LTC3892EFE-1器件进行配置,提供12V/60A输出,同时DC2190A-B使用一个具有2相交错操作功能的LTC3892EFE-1器件进行配置,提供12V/30A输出。
资料

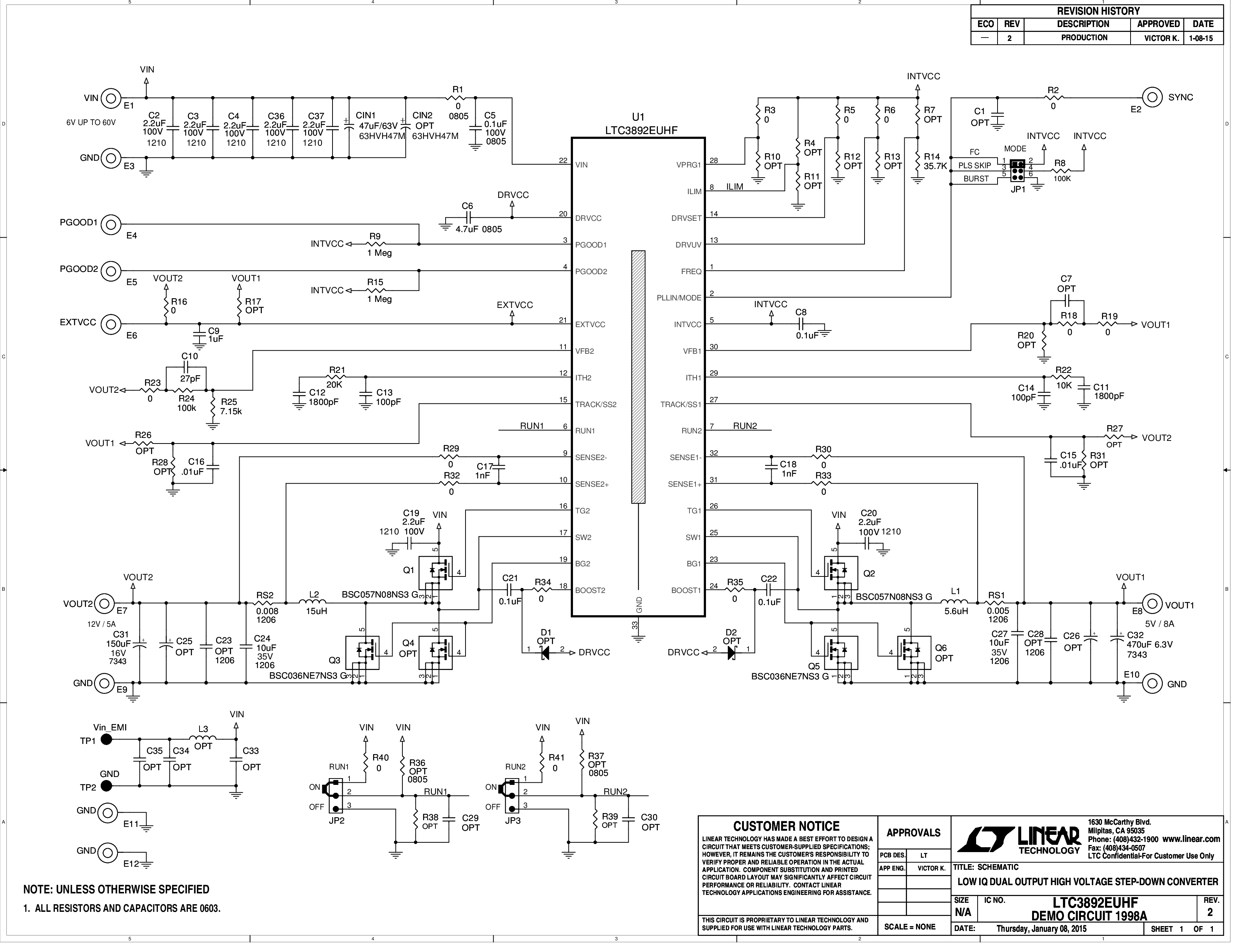

DC1998A
