LTC3889

具有数字电源系统管理功能的 60V 双输出降压型控制器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 与 PMBus/I2C 兼容的串行接口
    • 遥测回读包括 VIN、IIN、VOUT、IOUT、温度和故障
    • 可编程电压、限流值、数字软启停、时序监控、裕度、OV/UV/OC、频率和控制回路补偿
  • 整个温度范围内的输出误差小于 ±0.5%
  • 集成式 16 位 ADC 和 12 位 DAC
  • 集成式高侧电流检测放大器
  • 带 ECC 和故障记录功能的内部 EEPROM
  • 集成式 N 通道 MOSFET 闸极驱动器
电源转换
  • 宽 VIN 范围:5V 至 60V
  • VOUT0、VOUT1  范围:1V 至 40V
  • 模拟电流模式控制
  • 精确 PolyPhase® 均流,适用于多达 6 相(85kHz 至 500kHz)
  • 采用 52 引脚 (7mm× 8mm) QFN 封装
更多细节
show more Icon

LTC3889 是一款双路 PolyPhase DC/DC 同步降压型开关稳压器控制器,具有基于 I2C 并与 PMBus 兼容的串行接口。此控制器使用恒频电流模式架构,具有高电压输入和输出能力,并具有可编程回路补偿功能。LTC3889 由具有图形用户界面 (GUI) 的 LTpowerPlay 软件开发工具提供支持。

EXTVCC 引脚支持高达 14V 的电压,可实现优化的电路效率和裸片温度,适用于控制器输出以便为芯片电源供电。开关频率、输出电压和器件地址既可以通过数字接口,也可以通过外部配置电阻进行编程。参数可以通过数字接口进行设置,或存储在 EEPROM 中。两个输出都具有独立的电源正常指示器和故障功能。

LTC3889 可以针对不连续(跳频)模式或连续电感器电流模式进行配置。

应用

  • 电信、数据通信和存储系统
  • 工业和负载点应用

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC3889EUKG#PBF
  • HTML
  • HTML
LTC3889EUKG#QN75-1PBF
  • HTML
  • HTML
LTC3889EUKG#QN76-1PBF
  • HTML
  • HTML
LTC3889EUKG#TRPBF
  • HTML
  • HTML
LTC3889IUKG#PBF
  • HTML
  • HTML
LTC3889IUKG#TRPBF
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

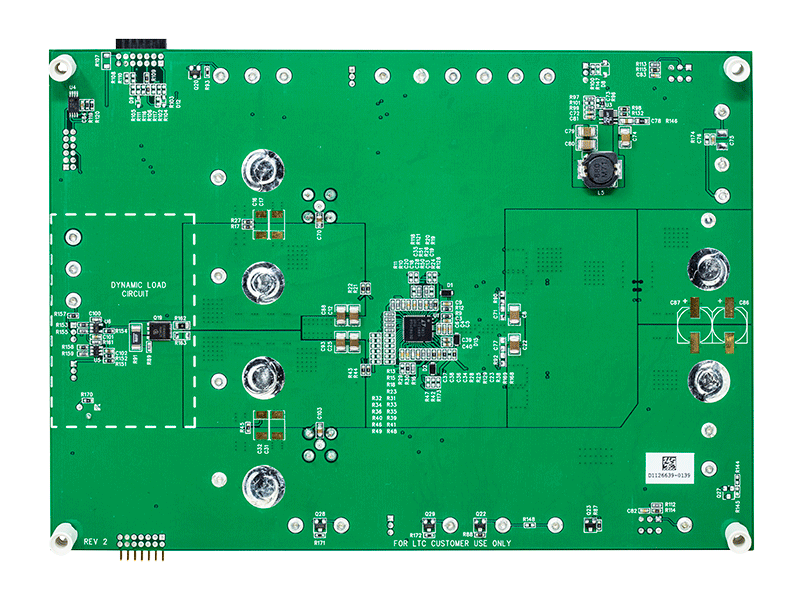

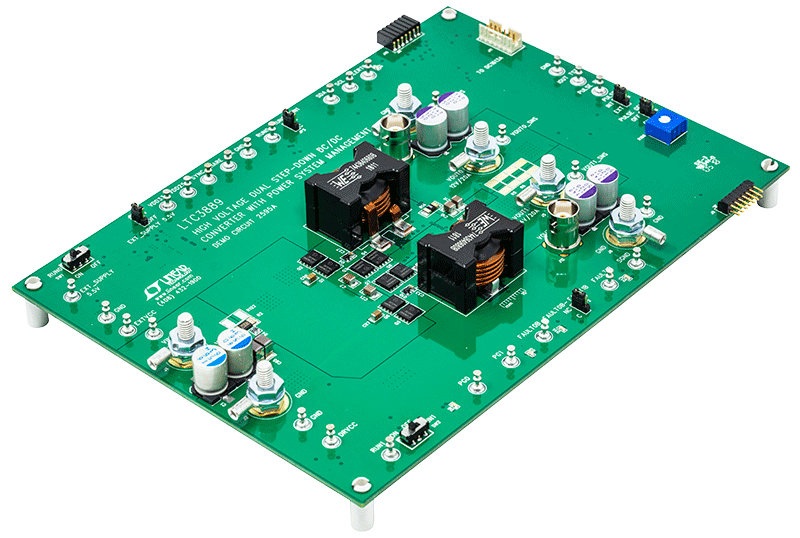

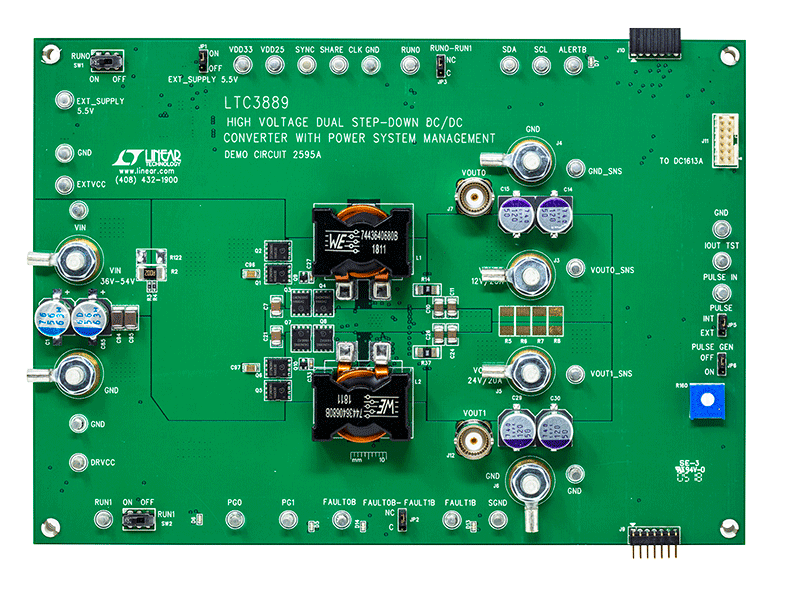

DC2595A

带数字电源系统管理功能的60V双通道输出降压DC/DC控制器LTC3889EUKG

zoom

DC2595A

带数字电源系统管理功能的60V双通道输出降压DC/DC控制器LTC3889EUKG

带数字电源系统管理功能的60V双通道输出降压DC/DC控制器LTC3889EUKG

产品详情

演示电路2595A是一款高压、双路输出降压型同步降压转换器,内置60V双相电流模式控制器LTC3889EUKG。LTC3889具有PMBus接口和电源系统管理功能。

DC2595A将分立MOSFET用作功率级。此演示板的输入范围为36V至54V,且默认输出为12V/20A (VOUT0)和24V/20A (VOUT1)。DC2595A还集成了板载动态负载电路,用户能够轻松评估瞬态性能。

请注意,DC2595A默认通过R168将VOUT0 (12V)连接到LTC3889 EXTVCC引脚。因此,可通过在LTpowerPlay®中将DRVSET设置为0、1或2来将DRVCC调整为6.3V、7.4V或9V。如果想要将VOUT0调整为高于12V的电压,首先必须移除R168以免损坏IC。

DC2595A上电至默认设置,并根据配置电阻或NVM产生功率,无需任何串行总线通信。这样可轻松评估LTC3889的DC/DC转换器性能。为了充分发掘器件丰富的电源系统管理功能,请将GUI软件LTpowerPlay下载到PC上并使用LTC公司的I2C/SMBus/PMBus加密狗DC1613A连接到该板。LTpowerPlay允许用户重新配置联机器件,将配置存储在EEPROM中,并查看电压、电流、温度和故障状态的遥测功能。

工具和仿真

工具及仿真模型 2

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。
